41
RÉGLAGE DES BUTÉES FIXES
Cet appareil comprend des butées fixes qui vous permettront de positionner rapidement et de manière précise la lame
à des angles de 90° et de 45° par rapport à la table. Pour vérifier et régler celles-ci, procéder comme suit :
1. Hausser la lame à sa hauteur maximale.

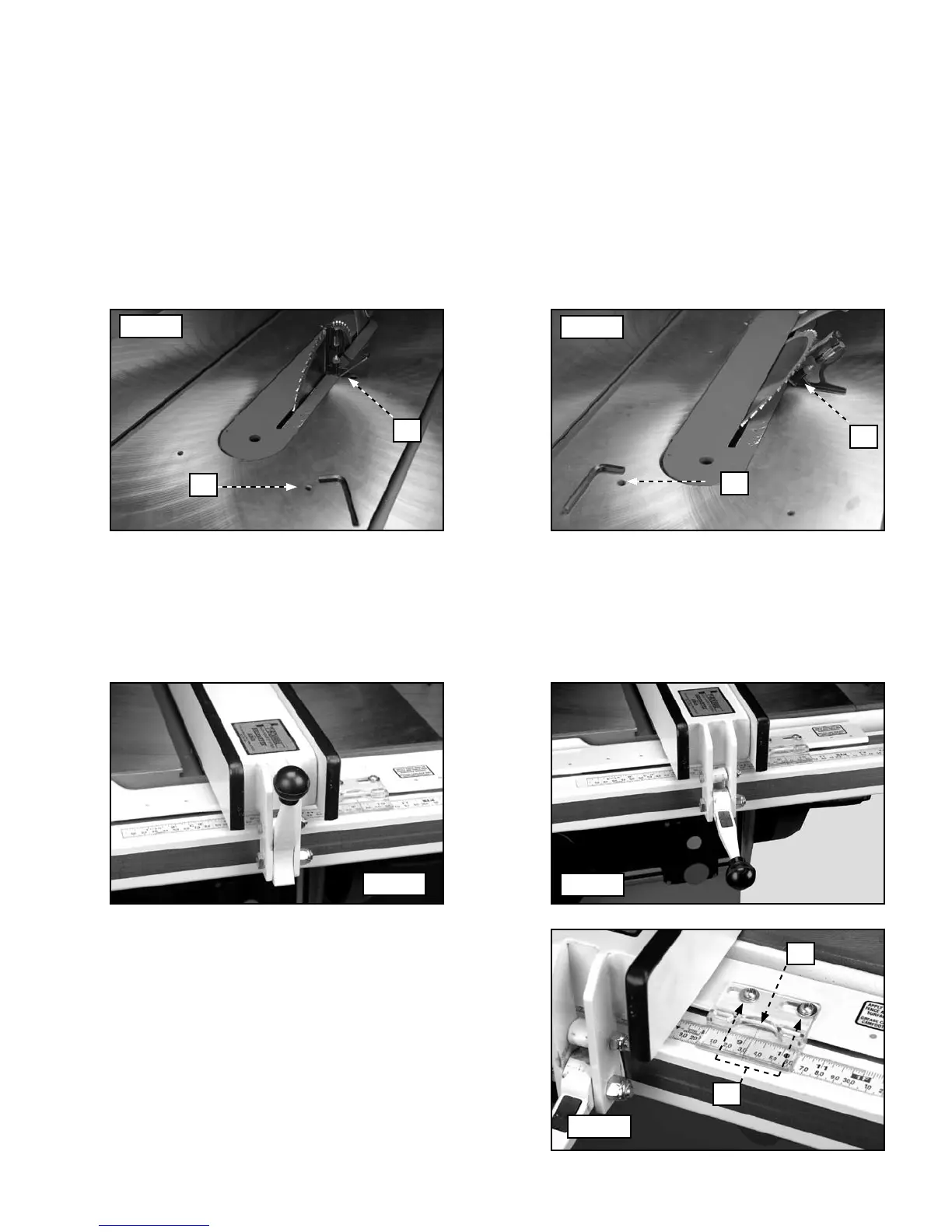

2. Placer une équerre (A) fig. 40, contre la lame et la table pour vérifier l’angle.
3. Si la lame n’est pas à 90° par rapport à la table, enlever la vis de blocage logée dans le trou (B) et desserrer légère-
ment la vis de réglage située sous la vis de blocage. Tourner le volant d’inclinaison de manière à ce que la lame at-
teigne le bon angle. Serrer la vis de réglage jusqu’au fond. Remettre la vis de blocage. Vérifier si l’angle de l’indicateur
d’inclinaison sur le volant pointe vers « 0 ». Dans le cas contraire, le régler.
4. Incliner la lame aussi loin que possible en tournant le volant d’inclinaison dans le sens antihoraire.
5. Placer une équerre (A) fig. 41, contre la lame et la table pour vérifier l’angle.
6. Si la lame n’est pas à 45° par rapport à la table, enlever la vis de blocage logée dans le trou (C) et desserrer légère-
ment la vis de réglage située sous la vis de blocage. Tourner le volant d’inclinaison jusqu’à ce que la lame soit à 45°
par rapport à la table. Serrer la vis de réglage jusqu’au fond. Remettre la vis de blocage.
Fig. 40
Fig. 41
Fig. 42
Fig. 43
Fig. 44
A
B
A
C
A
B
FONCTIONNEMENT ET RÉGLAGE DU GUIDE LONGITUDINAL
Pour déplacer le guide le long du rail de guidage, relever le levier de serrage (fig. 42). Pour verrouiller en place le guide,
enfoncer le levier de serrage (fig. 43).
REMARQUE : le levier de serrage demeurera en position surélevée au moment de déplacer le guide.
La distance qui sépare le guide de la lame est indiquée
par le trait témoin (A) fig. 44, inscrit sur le curseur. Pour
régler le curseur, effectuer une coupe d’essai avec le
guide bloqué en position, puis mesurer la largeur de la
pièce. Desserrer les deux vis (B), régler le curseur de
sorte que le trait témoin (B) soit aligné avec la mesure
précédente. Serrer les vis.
