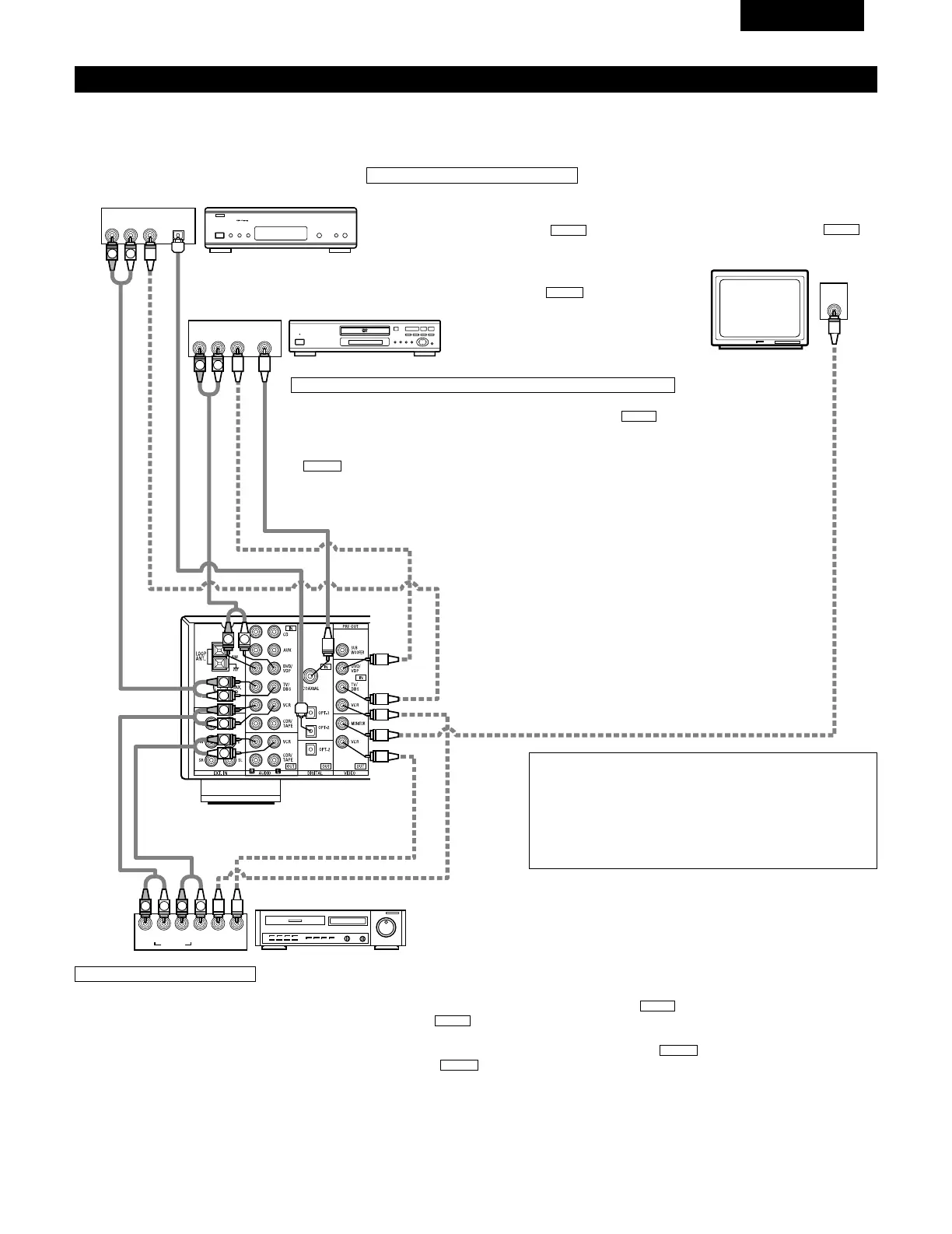

Connexion des composants vidéo
Pour connecter le signal vidéo, connecter en utilisant un câble de signal vidéo de 75 Ω/ohms. L’utilisation d’un mauvais câble peut entraîner une
baisse de la qualité du son.
IN
VIDEO
R
L
R
L
R
L
L
R
R OUT IN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
R OUT
VIDEO
OUT
L
AUDIO
OUT
COAXIAL
DIGITAL
L
R
R OUT
VIDEO
OPTICAL
OUT
L
AUDIO
OUT
DIGITAL
L
R
B
B
Téléviseur ou tuner DBS
Lecteur de DVD ou lecteur de VDP
Moniteur de téléviseur
Connexion d’un téléviseur/tuner DBS
Téléviseur/DBS
• Connecter la prise de sortie vidéo (VIDEO OUTPUT) du
téléviseur ou du tuner DBS à la prise d’entrée de
téléviseur/tuner DBS (TV/DBS IN) (jaune) en
utilisant un cordon à fiches à broche coaxial vidéo de 75
Ω/ohms.
• Connecter la prise de sortie audio (AUDIO OUTPUT) du
téléviseur ou du tuner DBS à la prise d’entrée de
téléviseur/tuner DBS (TV/DBS IN) en utilisant
des cordons à fiches à broche.
AUDIO
VIDEO
Connexion d’un lecteur de DVD ou d’un lecteur de vidéo disque (VDP)
• Connecter la prise de sortie vidéo (VIDEO OUTPUT) du lecteur de DVD (lecteur de
vidéo disque) à la prise d’entrée de DVD/VDP (DVD/VDP IN) (jaune) en
utilisant un cordon à fiches à broche coaxial vidéo de 75 Ω/ohms.
• Connecter la prise de sortie audio analogique (ANALOG AUDIO OUTPUT) du lecteur
de DVD (lecteur de vidéo disque) à la prise d’entrée de DVD/VDP (DVD/VDP IN)
en utilisant des cordons à fiches à broche.
• Pour une meilleure qualité sonore, nous recommandons l’utilisation du lecteur de
DVD avec des connexions numériques plutôt qu’analogiques.
Les lecteurs de DVD et de VDP peuvent également être connectés aux bornes VCR.
AUDIO
VIDEO
Prise de sortie de moniteur (MONITOR
OUT)
• Connecter la prise d’entrée vidéo (VIDEO
INPUT) du téléviseur à la prise de sortie
de moniteur (MONITOR OUT) en
utilisant un cordon à fiches à broche
coaxial vidéo de 75 Ω/ohms.
VIDEO
REMARQUE:
La connexion d’un lecteur de VDP pourvu d’une prise de sortie
Dolby Digital RF.
• Prière d’utiliser un adaptateur disponible dans le commerce pour
la connexion de la prise de sortie Dolby Digital RF du lecteur de
VDP à la prise d’entrée numérique.
Se reporter au manuel d’instructions de l’adaptateur pour la
réalisation des connexions.
Magnétoscope
Connexions d’entrée/sortie vidéo:
• Connecter la prise de sortie vidéo (VIDEO OUT) du magnétoscope à la prise d’entrée de magnétoscope (VCR IN) (jaune) et la prise d’entrée vidéo (VIDEO
IN) du magnétoscope à la prise de sortie de magnétoscope (VCR OUT) (jaune) en utilisant les cordons à fiches à broche coaxial vidéo de 75 Ω/ohms.
Connexion des prises de sortie audio:
• Connecter les prises de sortie audio (AUDIO OUT) du magnétoscope aux prises d’entrée de magnétoscope (VCR IN) et les prises d’entrée audio (AUDIO
IN) du magnétoscope aux prises de sortie de magnétoscope (VCR OUT) en utilisant des cordons à fiches à broche.
AUDIO
AUDIO
VIDEO
VIDEO
Connexion des magnétoscopes
VIDEO OUT
VIDEO IN
VIDEO IN
AUDIO OUT
VIDEO OUT
VIDEO OUT
AUDIO OUT
AUDIO OUT
AUDIO IN
