Denon AVR-1604 Operating Instructions

72
FRANCAIS
1
4
2
3

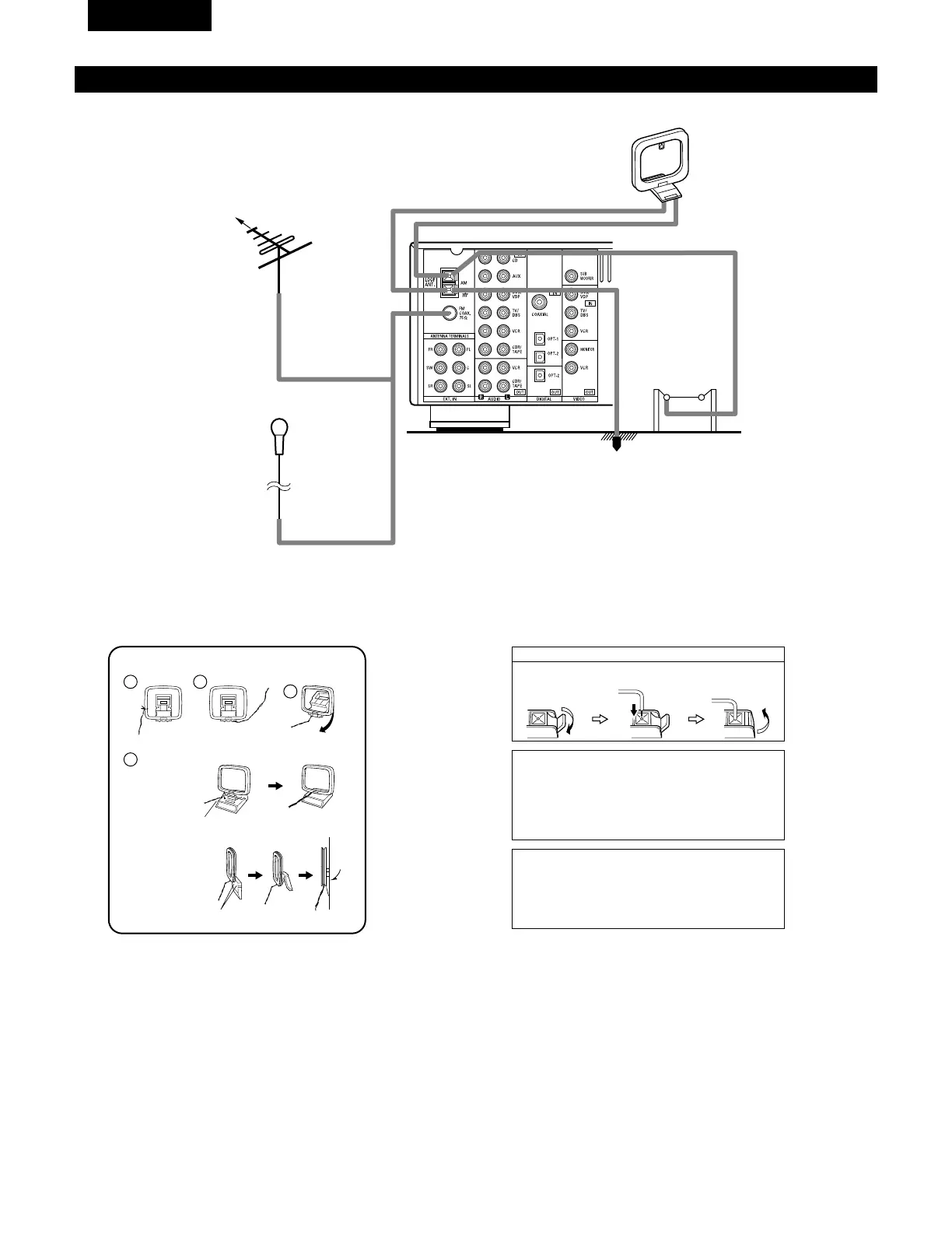

Connexion des bornes d’antennes
DIRECTION DE
STATION DE
RADIODIFFUSION
ANTENNE-CADRE AM
(Accessoire)
ANTENNE FM
TERRE
ANTENNE
EXTERIEURE AM
Antenne intérieure FM
(Accessoire)
CABLE
COAXIAL
DE
75 Ω/ohms
Ensemble d’antenne-cadre AM
Connecter aux
bornes d’antenne AM.
Plier dans la
direction inverse.
Défaire le noeud en
vinyle et sortir la
ligne de connexion.
a.Avec l’antenne sur
le haut de toute
surface stable.
b.Avec l’antenne
fixée au mur.
Monter
Trou d’installation
Monter au mur, etc.
Connexion des antennes AM
1. Appuyer sur
le levier.
2. Insérer le
conducteur.
3. Ramener le
levier.
Remarque à l’installateur de système de télédistribution:
Ce rappel est fourni pour attirer l’attention de l’installateur de
système de télédistribution sur l’article 820-40 du NEC qui
fournit des directives sur une bonne mise à la masse et, en
particulier, spécifie que la terre du câble doit être connectée
au système de mise à la masse du bâtiment, aussi près du
point d’entrée de câble que possible.
Remarques:
• Ne pas connecter simultanément deux antennes FM.
• Même si une antenne extérieure AM est utilisée, ne pas
déconnecter l’antenne-cadre AM.
• Vérifier que les bornes de fil d’antenne-cadre AM ne
touchent pas les parties métalliques du panneau.

Denon AVR-1604 Specifications

General

Speakers connectivity type	-
Receiver type	Surround
Audio output channels	6.1 channels
Power output per channel (1KHz@6 Ohm)	110 W
Power output per channel (20-20KHz@8 Ohm)	75 W
Ethernet LAN	No
Supported radio bands	AM, FM
Product color	Black
Audio decoders	DTS Neo:6, DTS-ES (Discrete 6.1), DTS-ES (Matrix 6.1), Dolby Digital, Dolby Digital EX, Dolby Pro Logic II

Weight and Dimensions

Depth	417 mm
Width	434 mm
Height	147 mm
