Denon AVR-1908 Service Manual

14
AVR-1908 / AVR-788

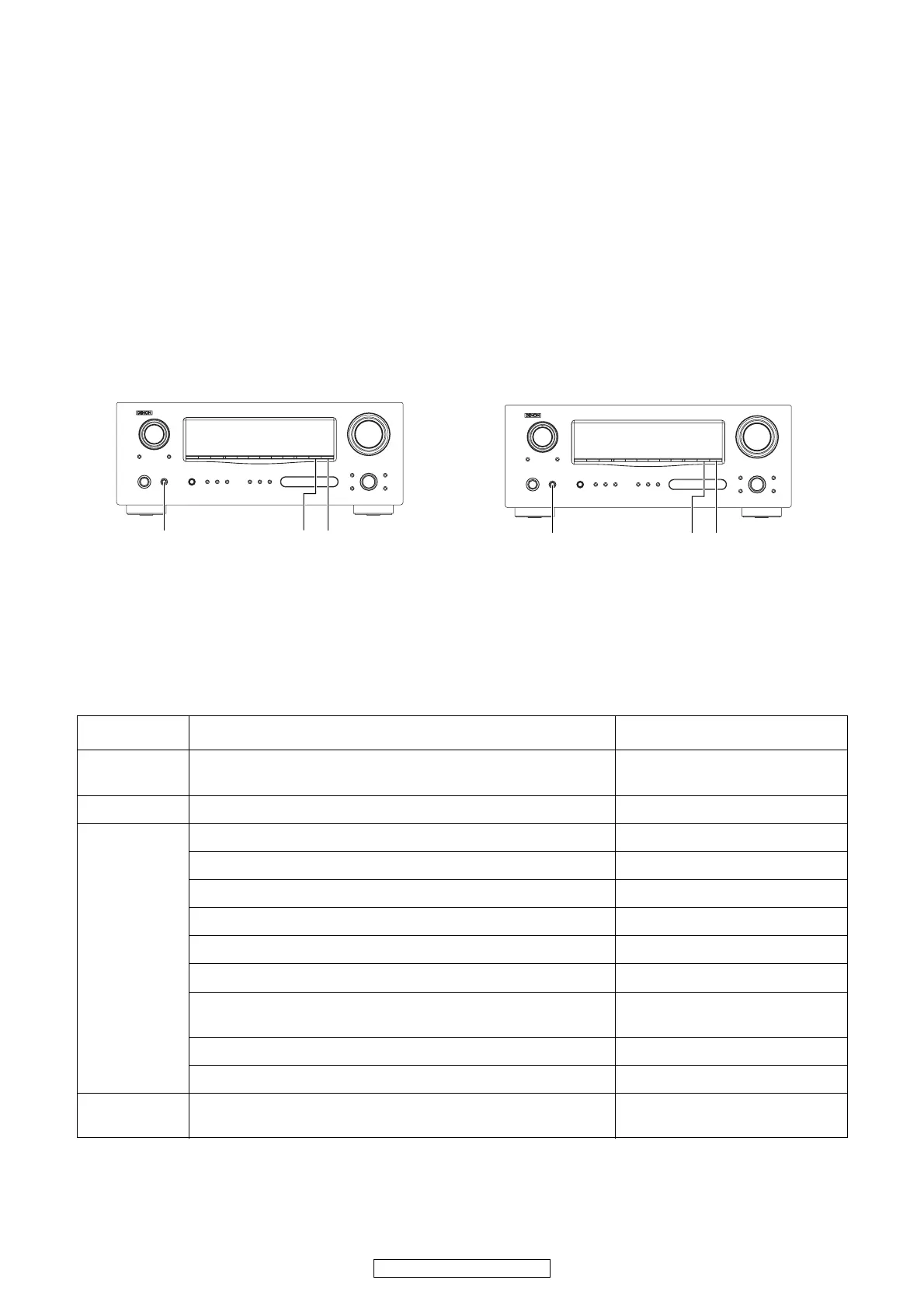

テストモードによるチェック方法
マイコン・DSP エラー表示モード
1. 動作仕様
マイコンバージョン表示モード :
起動状態にて下記の条件に該当した場合は、バージョン情報表示の前にエラー情報を表示します。
起動方法 ( マイコンバージョン表示と同様 ):
● E3,EUT,E1C モデル
"STATUS","DIMMER" の 2 つのボタンを押した状態で、on/off ボタンを押して電源を入れます。
その後、"STATUS" ボタンを押すと下表の内容が FLDisplay に表示されます。
● E2,E2A モデル
"RT","PTY" の 2 つのボタンを押した状態で、on/off ボタンを押して電源を入れます。
その後、"RT" ボタンを押すと下表の内容が FLDisplay に表示されます。
2. 表示順序
エラー情報→仕向地表示→メインマイコンバージョン情報→サブマイコンバージョン情報→DSP バージョン情報
3. 表示条件
下表のいずれかを表示します。表示の優先順は、①②③④。
条件 状態 表示内容
① SUB マイコンが
NG
SUB マイコンからの応答がない
" □ ＳＵＢ □ □ ＥＲＲＯＲ □０１□ "
② DIR が NG DIR からの応答がない
" □ ＤＩＲ □ □ ＥＲＲＯＲ □０１□ "
③DSP 1 がNG
DSP コードブート時、DSP リセットを実行しても BUSY ポートが "L" にならない
" □ ＤＳＰ1 □ ＥＲＲＯＲ □０１□ "
DSP コマンド発行前に、BUSY ポートが "L" にならない
" □ ＤＳＰ1 □ ＥＲＲＯＲ □０２□ "
DSP データリード時、WRITE="L" としても ACK="H" とならない
" □ ＤＳＰ1 □ ＥＲＲＯＲ □０３□ "
DSP データリード時、REQ="L" としても ACK="L" とならない
" □ ＤＳＰ1 □ ＥＲＲＯＲ □０４□ "
DSP データライト時、WRITE="H" としても ACK="H" とならない
" □ ＤＳＰ1 □ ＥＲＲＯＲ □０５□ "
DSP データライト時、REQ="L" としても ACK="L" とにならない
" □ ＤＳＰ1 □ ＥＲＲＯＲ □０６□ "
DSP スペシャルコードブート時、DSP リセットを実行しても
BUSY ポートが "L" にならない
" □ ＤＳＰ1 □ ＥＲＲＯＲ □１１□ "
DSP スペシャルリードコマンド発行前に、BUSY ポートが "L" にならない
" □ ＤＳＰ1 □ ＥＲＲＯＲ □１２□ "
DSP バージョンリード前に、BUSY ポートが "L" にならない
" □ ＤＳＰ1 □ ＥＲＲＯＲ □１３□ "
④SUB/DSP共に
OK
( 表示せずにバージョン表示を行う )
on/off button
STATUS
DIMMER
E3,EUT,E1C model
on/off button
RT
PTY
E2,E2A model

Denon AVR-1908 Specifications

General

Channels	7.1
Power Output	90W per channel (8 ohms, 20Hz-20kHz, 0.08% THD)
HDMI Inputs	2
HDMI Outputs	1
Dolby Digital	Yes
DTS	Yes
Type	AV Receiver
Component Video Inputs	3
Component Video Outputs	1
Digital Audio Inputs	2 Optical, 2 Coaxial
Tuner	AM/FM
Frequency Response	10Hz-100kHz (+1, -3dB)
Input Sensitivity/Impedance	200mV/47k ohms
Signal-to-Noise Ratio	98 dB
Power Consumption	460W
Surround Sound Formats	Dolby Digital, DTS
Total Harmonic Distortion	0.08%
Tuner Frequency Range	AM: 522-1611 kHz, FM: 87.5-108.0 MHz
Standby Power Consumption	Less than 1W
