Denon AVR-2803 Operating Instructions

89
R
L
R
L
R
INPUT OUTPUT
LRL
R
OUTPUT
L
R
L
L
R
L
R
L
R
DIGITAL AUDIODIGITAL AUDIO
OUTPUT
OPTICAL COAXIAL
DIGITAL AUDIODIGITAL AUDIO
B
INPUT
OPTICAL
OUTPUT
B
IN
VIDEO
R
L
R OUT IN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
R OUT IN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
R OUT
VIDEO
OUT
L
AUDIO
L
R
R OUT
VIDEO
OUT
L
AUDIO
L
R
R
L
R
L
R
L
R L
B
B
RL
CD 唱機

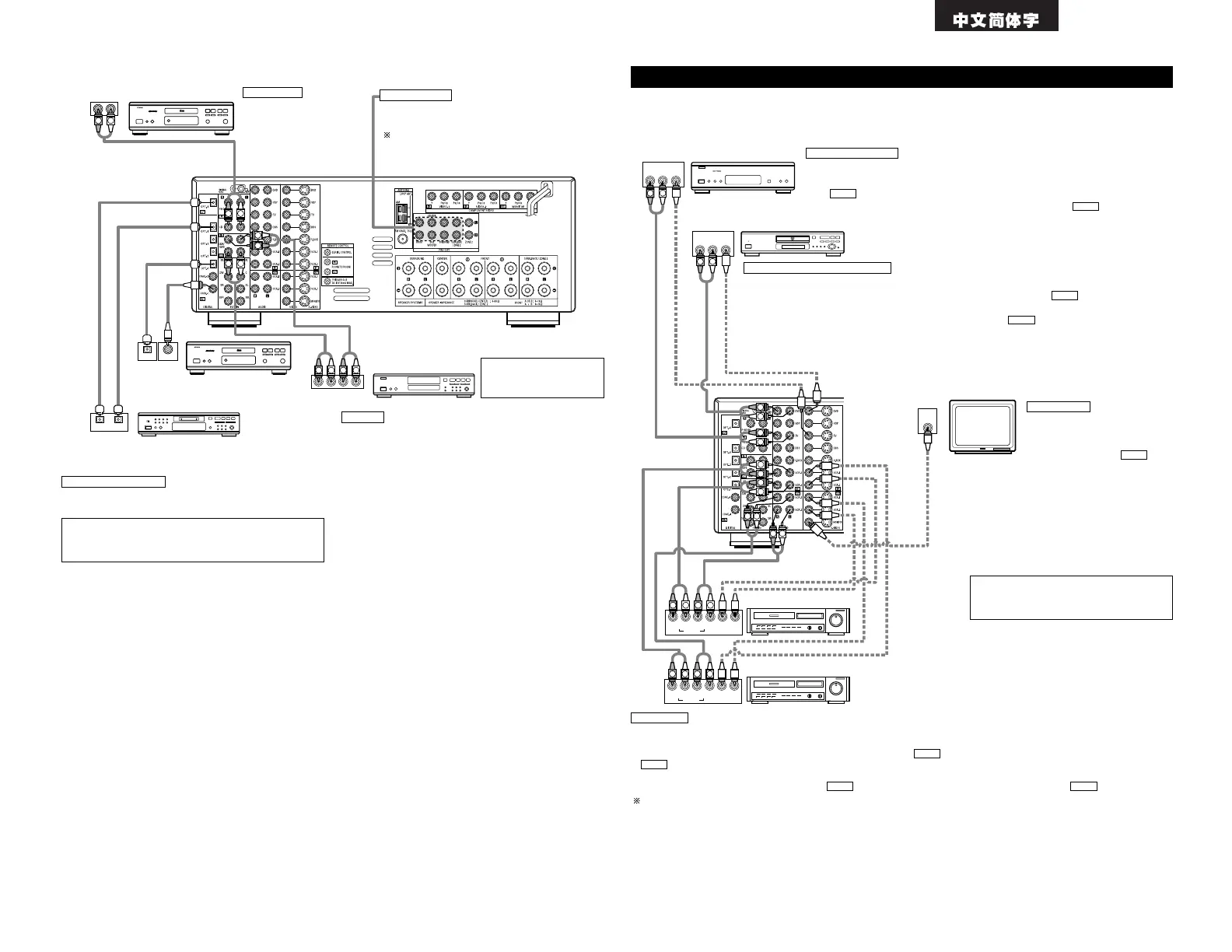

連接 CD 唱機
用針插線將 CD 播放機的模擬輸
出插口（ANALOG OUTPUT）與本機
的 CD 端口相連。
欲連接可增強前置﹐中置和環繞聲道的外部功率放大器﹐
或動力擴音器時使用這些插口。
欲使用單個揚聲器進行後置環繞播放﹐將其連接至後
置環繞左聲道（SURR. BACK L CH）。
CD 唱機或其它裝備數碼式輸出端口的配件。
迷你磁碟錄音機﹐CD 刻錄機或其它裝備數碼
式輸入 / 輸出端口的配件。
連接數碼（DIGITAL）端口
請使用這些端口連接有數碼輸出的音頻設備。連接時請參閱第 98 頁上的說
明。
連接卡座
錄音連接：
將卡座的錄音輸入（LINE IN 或 REC）端口與本機的磁帶錄音（CD 刻錄機 /
卡式錄音座輸出（CDR / TAPE OUT））端口用針型連線相連。
播放連接：
將卡座的播放輸出（LINE OUT 或 PB）端口與本機的磁帶播放（CD 刻錄機 /
卡式錄音座輸入（CDR / TAPE IN））端口用針型連線相連。
CD 刻錄機或錄音座
注意：
• 在同軸連接時﹐使用 75Ω / ohms 針型線。
• 在光纜連接時﹐使用光纜導線﹐在使用前除去保護帽。
注：
• 若卡座等設備發出嗡嗡聲﹐請
將其移開。
連接前置輸出端口
連接視頻配件
• 請使用 75Ω / ohms 視頻信號線纜連接視頻信號。使用不適當的電線將使圖片品質下降。
• 在連接時﹐請同時參照其它配件的使用說明。
電視或 DBS 調諧器
DVD 唱盤或視頻磁碟播放機（VDP）等。
監控電視機
連接電視或 DBS 調諧器
電視或 DBS
• 用 75Ω / ohms 視頻同軸針插線將電視機或 DBS 調諧器的視頻輸出插口（VIDEO OUTPUT）連接
至（黃色）TV 或 DBS IN 插頭。
• 用針插線將電視機或 DBS 調諧器的音頻輸出插口（AUDIO OUTPUT）連接至 TV 或 DBS
IN 插頭。
AUDIO
VIDEO
連接 DVD 唱盤或視頻磁碟播放機（VDP）
監控輸出
• 用75Ω / ohms 視頻同軸針插線
將電視機的視頻輸入插口
（VIDEO INPUT）連接至
MONITOR OUT 插頭。
VIDEO
連接數碼輸入端口的注意事項
• 僅有音頻信號纔能被輸入數碼輸入端口。欲知詳情﹐
請參閱第 89 頁。
錄影機座 2
錄影機座 1
• 有兩組錄影機座端口﹐所以兩個錄影機座都可以連接起來進行同時錄影或錄影帶復制。
視頻輸入 / 出連接：
• 用 75Ω / ohms 視頻同軸針插線將錄影座的視頻輸出端（VIDEO OUT）連接至 （黃）VCR-1 IN 插座﹐且錄影座的視頻輸入端（VIDEO IN）連接至
（黃）VCR-1 OUT 插座。
連接音頻輸出端口
• 用針插線將錄影座的音頻輸出端（AUDIO OUT）連接至 VCR-1 IN 插座﹐且錄影座的音頻輸入端（AUDIO IN）連接至 VCR-1 OUT 插座。
用同樣的方法將第二個錄影座連接到標有 VCR-2 的端口上。
AUDIOAUDIO
VIDEO
VIDEO
連接錄影機座
DVD
• 用75Ω / ohms 視頻同軸針插線將 DVD 唱盤的視頻輸出端（VIDEO OUTPUT）連接至 （黃）DVD IN 插
座。
• 用針插線將 DVD 唱盤的模擬音頻輸出端（ANALOG AUDIO OUTPUT）連接至 DVD IN 插座。
• 同樣 VDP 可連接至 VDP 端子上。
• 同樣可以將視頻磁碟播放機﹐DVD 唱盤﹐攝像機﹐遊戲機等連接至 V.AUX 端口。
AUDIO
VIDEO
連接監控電視機

Denon AVR-2803 Specifications

General

Power Output	90 W per channel (8 ohms, 20 Hz - 20 kHz, 0.05% THD)
Channels	7.1
Dolby Support	Dolby Digital, Dolby Pro Logic II
Digital Inputs	2 coaxial, 3 optical
Weight	14.5 kg
Type	AV Receiver
Output Power per Channel	90 W (8 ohms, 20 Hz - 20 kHz, 0.05% THD)
Frequency Response	10 Hz - 100 kHz (+1, -3 dB)
Input Sensitivity	200 mV
Input Impedance	47 kOhms
Total Harmonic Distortion	0.05%
Input Sensitivity/Impedance	200 mV / 47 kOhms
Tuner Frequency Range	FM: 87.5 - 108 MHz, AM: 522 - 1611 kHz
DTS Support	DTS, DTS-ES, DTS Neo:6
Outputs	Composite: 2, Component: 1
Video outputs	Composite: 2
