Denon AVR-2803 Operating Instructions

91
1
4
2
3
L
R
L
R
RL
L
R
++
OUTPUT
INPUT
AUX OUT
B
RS232C GND
∆ 3.5 
STEREO PLUG
RXD
(PC IN)
TXD
(PC OUT)

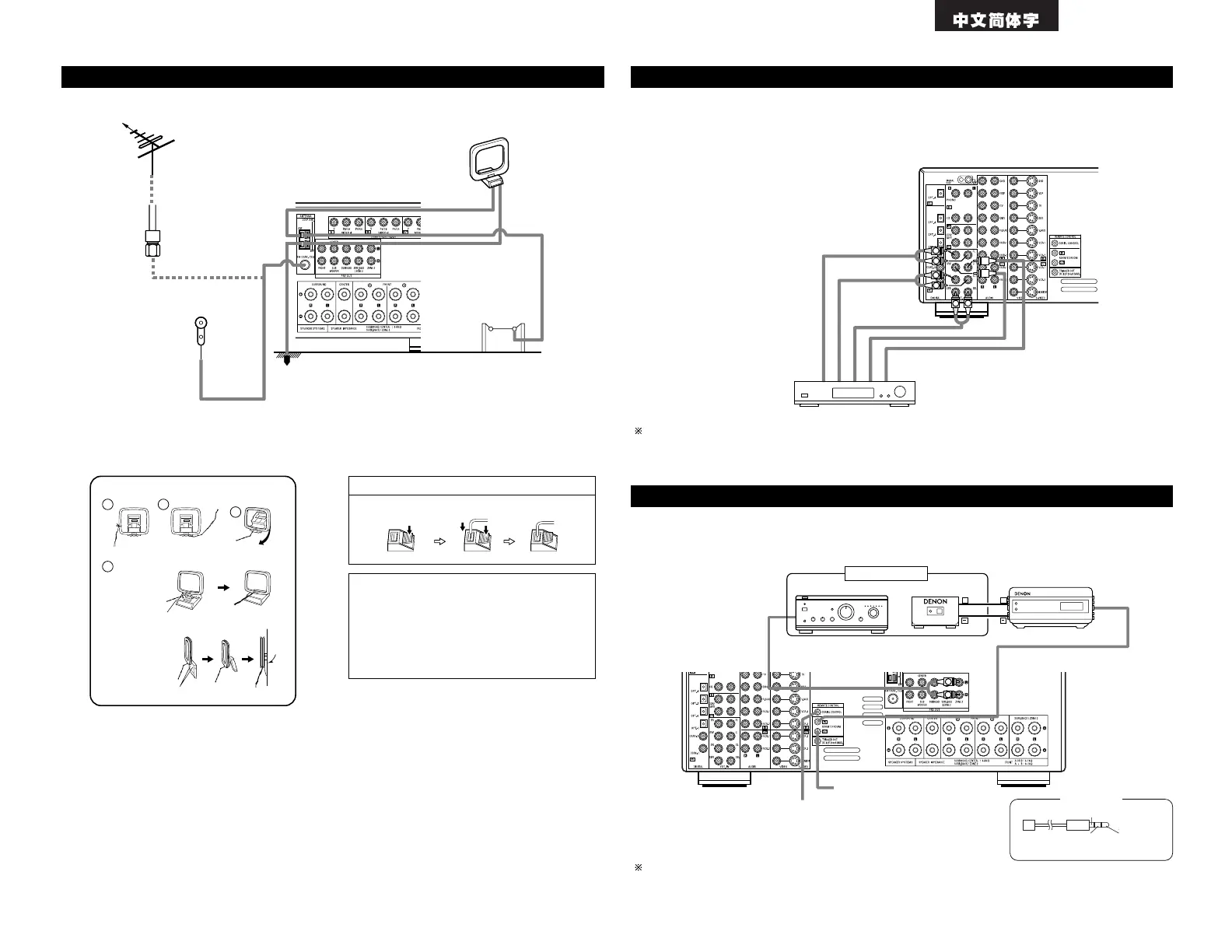

連接天線端子
廣播電台的方向
75Ω/ ohms
同軸電纜
調頻（FM）天線
調頻（FM）
室內天線
（隨附）
調幅（AM）
環型天線（隨附）
調幅（AM）
室外天線
接地
• 可直接接駁 F 型調頻（FM）天線線纜插頭。
裝配調幅（AM）環型天線
連至調幅（AM）天
線端。
拆開扎帶取出連接
線。
反向彎曲。
a. 天線放置
在平整表
面時。
b. 天線固定
在牆壁上
時。
底座
安裝孔 牆座等
連接調幅（AM）天線
1. 推開壓杆 2. 插入導線 3. 將壓杆回位
注意：
• 請勿同時連接 2 個調頻（FM）天線。
• 即使已使用了室外調幅（AM）天線﹐也請勿拆
除調幅（AM）環型天線。
• 請保証勿讓調幅（AM）環型天線的線頭接觸金
屬面板部分。
有8 或 6 聲道的模擬輸出解碼器
前置 後置環繞 環繞 低音炮 中置
關於使用外接輸入（EXT. IN）端口播放﹐請參閱第 108 頁。
連接外接輸入（EXT. IN）端口
• 這些輸入端口是用來輸入多聲道音頻信號的﹐它們來自外部解碼器﹐或不同型號的多聲道解碼器﹐例如 DVD
音頻播放機﹐或多聲道 SACD 播放機或其他未來多聲道音響模式解碼器。
• 連接時﹐請參照其它組件的使用說明。
區域 2（ZONE 2）
獨立前置主功放或功率放大器
關於使用區域 2（ZONE 2）插口的說明﹐請參閱第 110﹐111 頁。
連接區域 2（ZONE 2）端口
• 若連接了另一臺前置主（綜合）功放或功率放大器﹐區域 2（ZONE 2）插口可用於在區域 2（ZONE 2）同時播
放一個不同的編序音源。
串型控制線
備用外延插口。
串型控制（SERIAL CONTROL）端口
• 當使用外接控制器時連接此端口。
•
使用右圖所示的一根適配器線纜（另售）連接外接控制器。
立體聲插頭

Denon AVR-2803 Specifications

General

Power Output	90 W per channel (8 ohms, 20 Hz - 20 kHz, 0.05% THD)
Channels	7.1
Dolby Support	Dolby Digital, Dolby Pro Logic II
Digital Inputs	2 coaxial, 3 optical
Weight	14.5 kg
Type	AV Receiver
Output Power per Channel	90 W (8 ohms, 20 Hz - 20 kHz, 0.05% THD)
Frequency Response	10 Hz - 100 kHz (+1, -3 dB)
Input Sensitivity	200 mV
Input Impedance	47 kOhms
Total Harmonic Distortion	0.05%
Input Sensitivity/Impedance	200 mV / 47 kOhms
Tuner Frequency Range	FM: 87.5 - 108 MHz, AM: 522 - 1611 kHz
DTS Support	DTS, DTS-ES, DTS Neo:6
Outputs	Composite: 2, Component: 1
Video outputs	Composite: 2
