Digital Video SIGNAL LINE
HDMI Audio SIGNAL LINE
HDMI/TMDS SIGNAL LINE
ADV7510
87654321
A
B
C
D
E
F

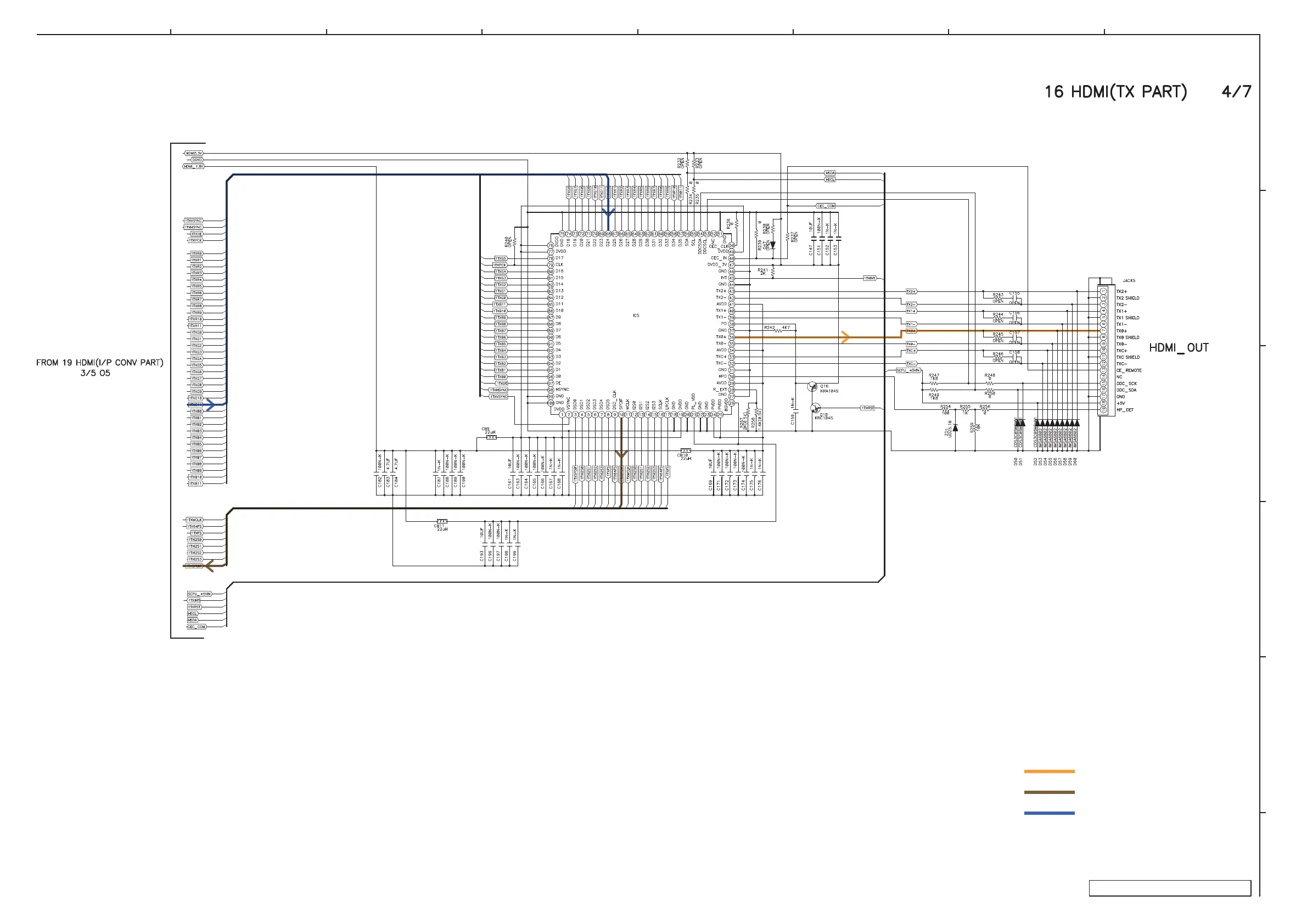

SCHEMATIC DIAGRAMS (11/25 )
16 HDMI UNIT (4/7)
(1610/1620/590 model)
TX PART
AVR-1910/1620/1610/790/590
