Denon AVR-790 - Detailed Parameter Table (Part 1)

58
AVR-1910/1620/1610/790/590
EN29LV160AB-70TI (IC9)
A15
A14
A13
A12
A11
A10
A9
A8
A19
NC
WE#
RESET#
NC
NC
RY/BY#
A18
A17
A7
A6
A5
A4
A3
A2
A1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
A16
BYTE#
Vss
DQ15/A-1
DQ7
DQ14
DQ6
DQ13
DQ5
DQ12
DQ4
Vcc
DQ11
DQ3
DQ10
DQ2
DQ9
DQ1
DQ8
DQ0
OE#
Vss
CE#
A0
Standa rd
TSOP

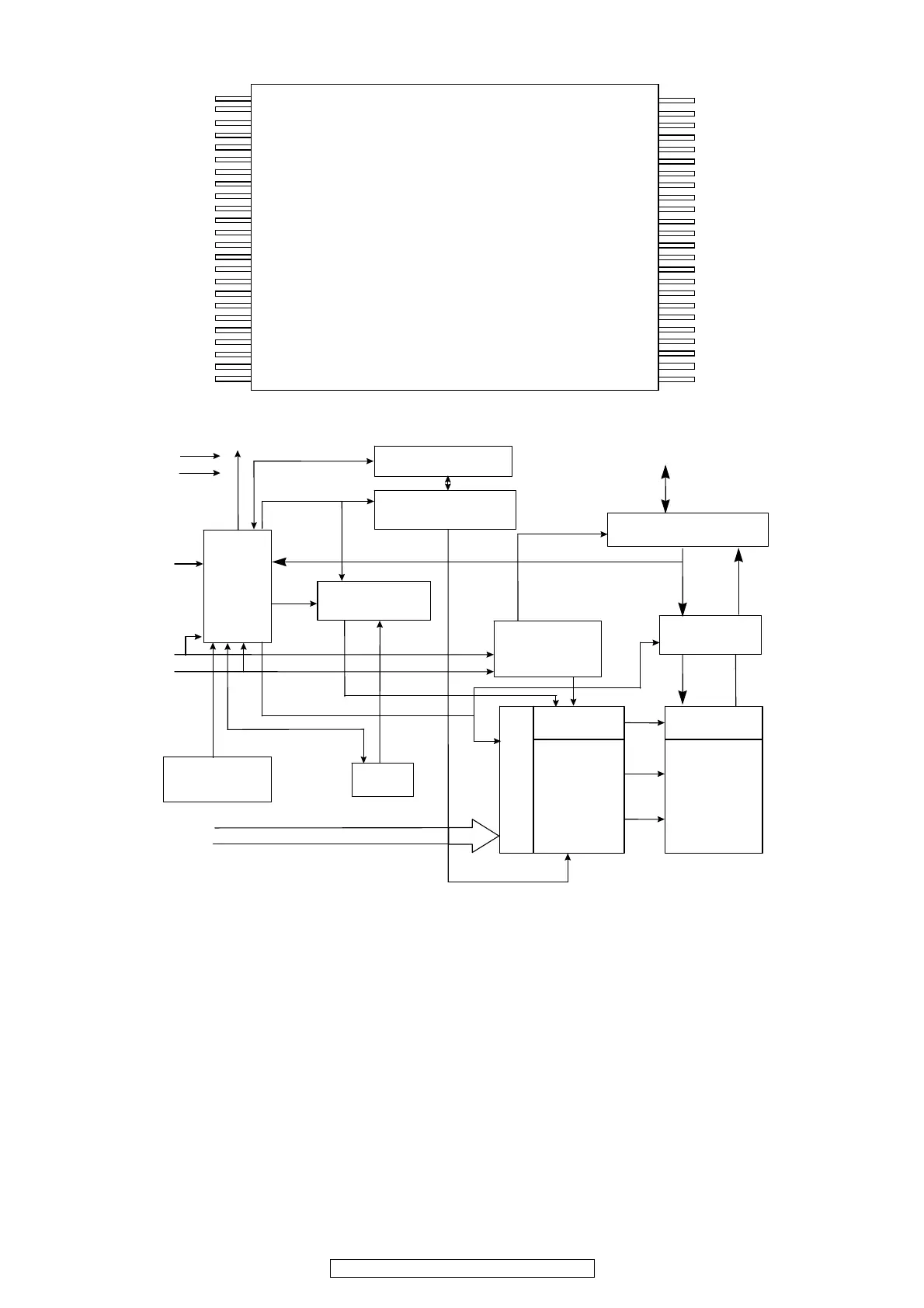

Block Diagram
WE#
CE#
OE#
State
Control
Command
Register
Erase VoltageGenerator
Input/Output Buffers
Program Vol tage
Generator
Chip Enable
Output Enable
Logic
Data Latch
Y-Decoder
X- Decoder
Y-Gating
Cell Matrix
TimerVcc Detector
A0-A19
Vcc
Vss
DQ0-DQ15 (A-1)
Address Latch
Block Protect Switches
STB
STB
RY/BY#
