Denon DCD-700AE - Collegamenti; Indicazioni Sui Cavi; Connessioni Analogiche; Connessioni Digitali

Direzione del segnaleCavo audio

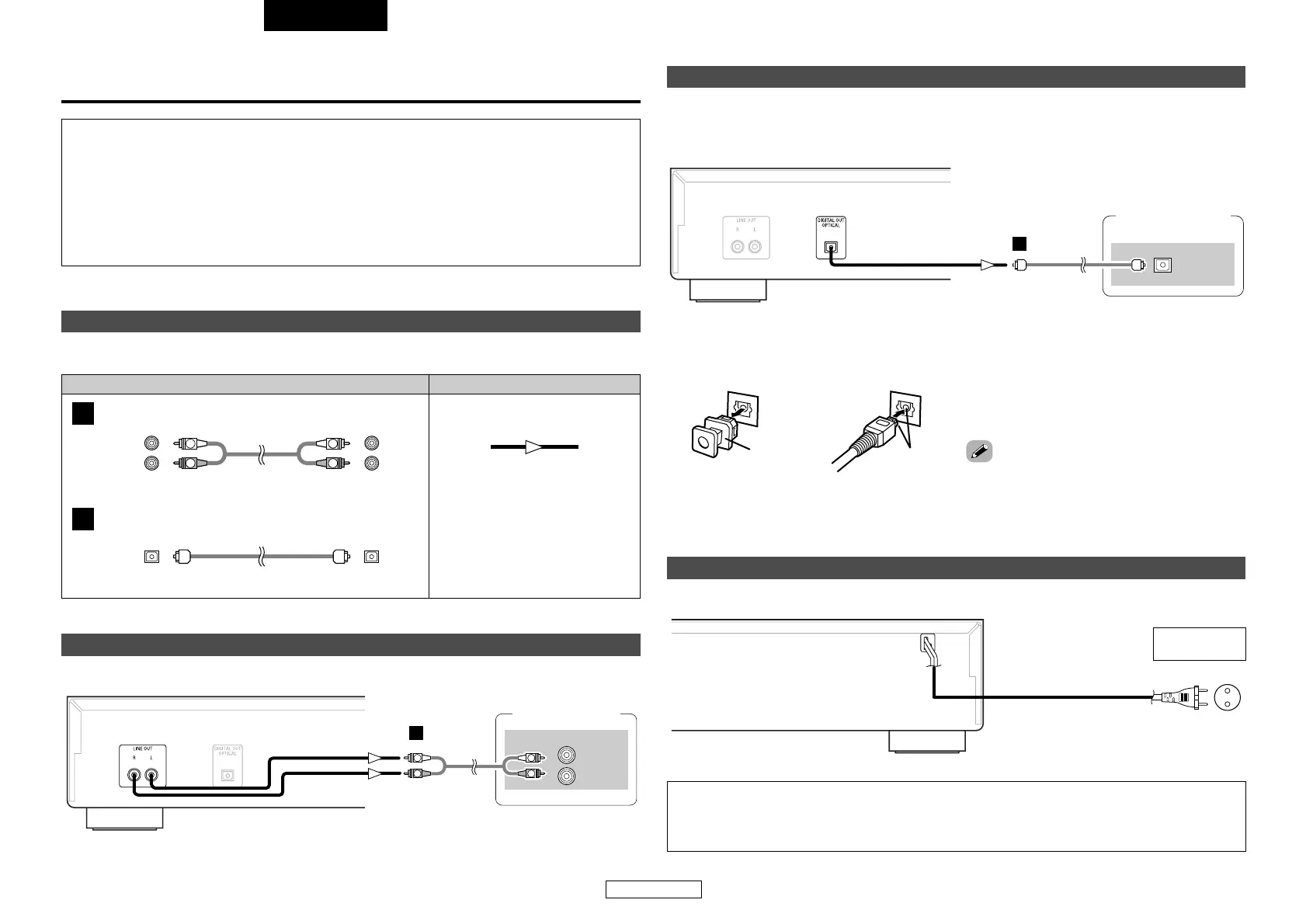

Collegamenti
6
ITALIANO
ITALIANO
Indicazioni sui cavi
Collegamenti
NOTA:
• Non collegate il cavo di alimentazione prima di aver completato tutti i collegamenti.
• Nel realizzare il collegamento, fare riferimento anche al manuale delle istruzioni degli altri
componenti.
• Assicuratevi di collegare i canali sinistro e destro correttamente (sinistro a sinistra e destro a destra).
• Se si eseguono i collegamenti con l’alimentazione inserita si possono danneggiare gli altoparlanti o
provocare forti rumori.
• Se si raggruppano insieme il cavo di alimentazione ed i cavi di collegamento si possono verificare
ronzii o rumori.
Collegare usando i cavi mostrati sotto.
Connessioni analogiche (Stereo)
A
R
L
R
L
Cavo per spinotto
Connessioni digitali (Ottica)
B
Cavo a fibra ottica
Segnale audio
OUT IN
(Bianco)
(Rosso)
A
R
L
AUDIO IN
R
L
R
L
Connessioni analogiche
Amplificatore stereo
B
OPTICAL
IN
Connessioni digitali
Registratore CD, ecc.
Sul terminale dell’uscita ottica digitale è presente un cappuccio di protezione. Togliere il cappuccio ed
inserire il connettore fino a bloccarlo.
¢ Collegamento di un cavo di trasmissione ottica (disponibile in commercio) al
connettore dell’uscita ottica digitale
Cappuccio di
protezione
Fare
combaciare
Togliere il cappuccio di protezione e inserire nel
verso corretto.
• Conservare il cappuccino di protezione in un
luogo sicuro e reinserirlo quando non si utilizza il
terminale.
Collegamento del cavo di alimentazione
CA 230 V, 50 Hz
Prese di uscita
CA
NOTA:
• Inserite le spine in modo ben saldo. Un collegamento incompleto può causare la generazione di
rumore.
• Non scollegare il cavo di alimentazione quando il lettore è in funzione.
