5
S-301

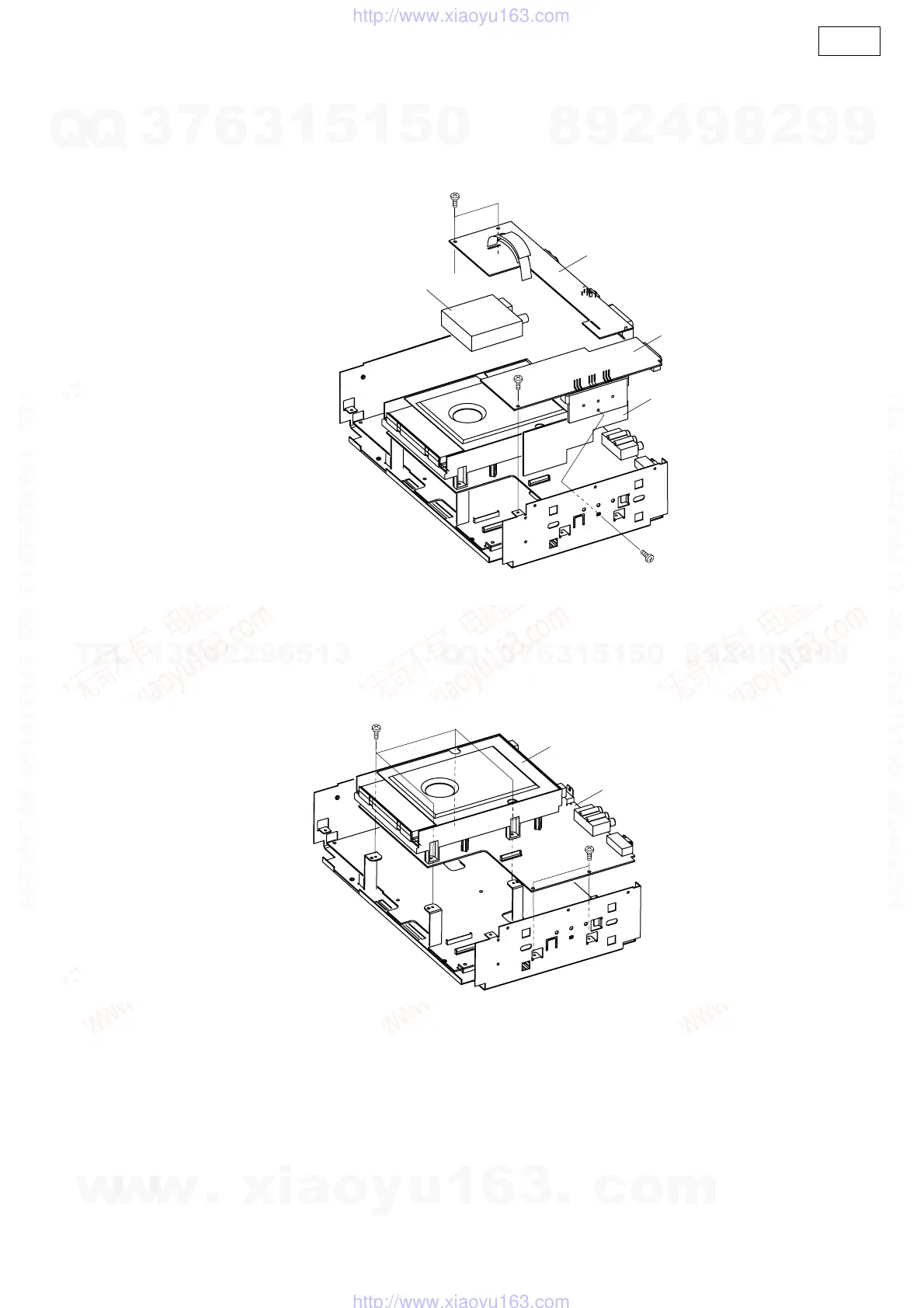

6. DVD メカの取りはずしかた
(1) ネジを 4 本はずし、1U-3695-1 基板と 1U-3695-2
基板と 1U-3695-3 基板と TUNERPACK をはずしま
す。
(2) ネジを 6 本はずし、1U-3692 基板と DVD メカを
一体でシャーシよりはずします。
6. DVD Mecha
(1) Remove 4 screws, then detach P.W.B.(1U-3695-1,
1U-3695-2, 1U-3695-3) and TUNER PACK.
(2) Remove 6 screws, then detach 1uU-3692 P.W.B.
with DVD mecha from bottom chassis.
1U-3695-1
1U-3695-2
1U-3695-3
TUNER PACK
D
VD mecha
1U-3692
