7. トラバースユニットのはずしかた
注意：光ピックアップは、人体に帯電した静電気等で
静電破壊することがあります。光ピックアップ周辺を
修理する際は、必要な静電対策を行ってください。

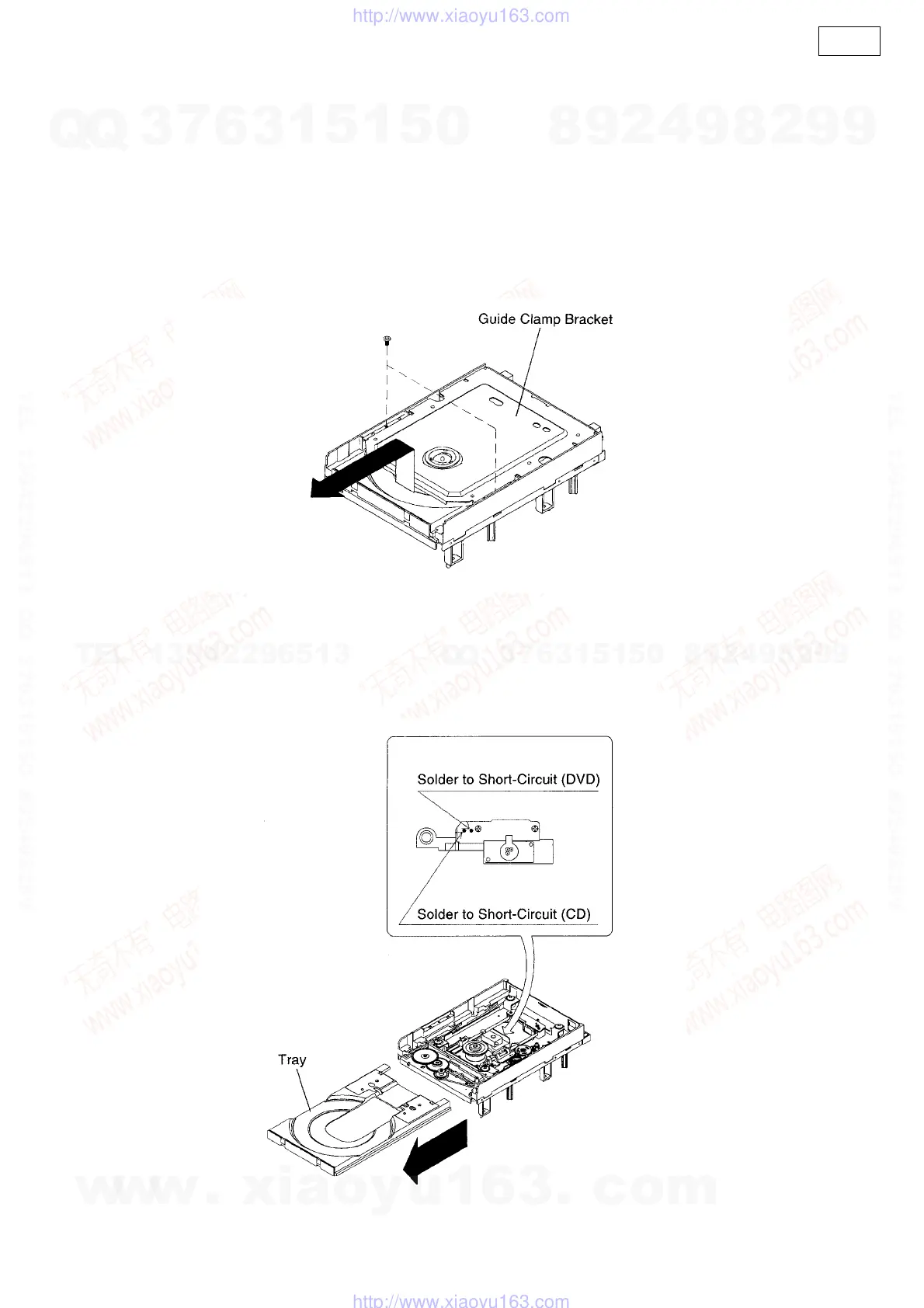

7.1. ガイドクランプブラケットのはずしかた
(1) ねじ 2本をはずします。
(2) ガイドクランプブラケットを矢印の方向にとりは
ずします。
7.2. トレイのはずし方
(1) 矢印の方向にとりはずします。
(2) 半田付けショートを行います。（枠内図参照 )
7. Traverse Unit Disassembly
Caution: The optical pickup can be damaged easily
by static electricity charged on human body. Take
necessary anti-static measures when repairing
around the optical pickup.
7.1. Guide Clamp Bracket disassembly
(1) Remove 2 screws.
(2) Remove Guide Clamp Bracket to arrow direction.
7.2. Tray disassembly
(1) Remove to arrow direction.
(2) Solder the short-circuit (see in the frame).
