PILARKA SPALINOWA
PL
• Nie używaj urządzenia w środowisku potencjalnie grożącym wybuchem lub w pobliżu otwartego ognia.
• Nie używaj piły spalinowej w środowisku, które nie spełnia wymagań niniejszej instrukcji.
• Nie dopuszczaj do pracy z narzędziem osób, które nie zostały należycie poinstruowane.
• Nie dopuszczaj działania urządzenia w przypadku braku elementów zabezpieczających przewidzianych
w konstrukcji.
• Podczas użytkowania urządzenia używaj środków ochrony osobistej.
• Nie pozostawiaj włączonego urządzenia bez kontroli.
• Nie używaj urządzenia w pobliżu innych ludzi lub zwierząt.
• W przypadku wystąpienia nietypowej sytuacji należy natychmiast wyłączyć pilę i skontaktować się
z autoryzowanym centrum serwisowym.

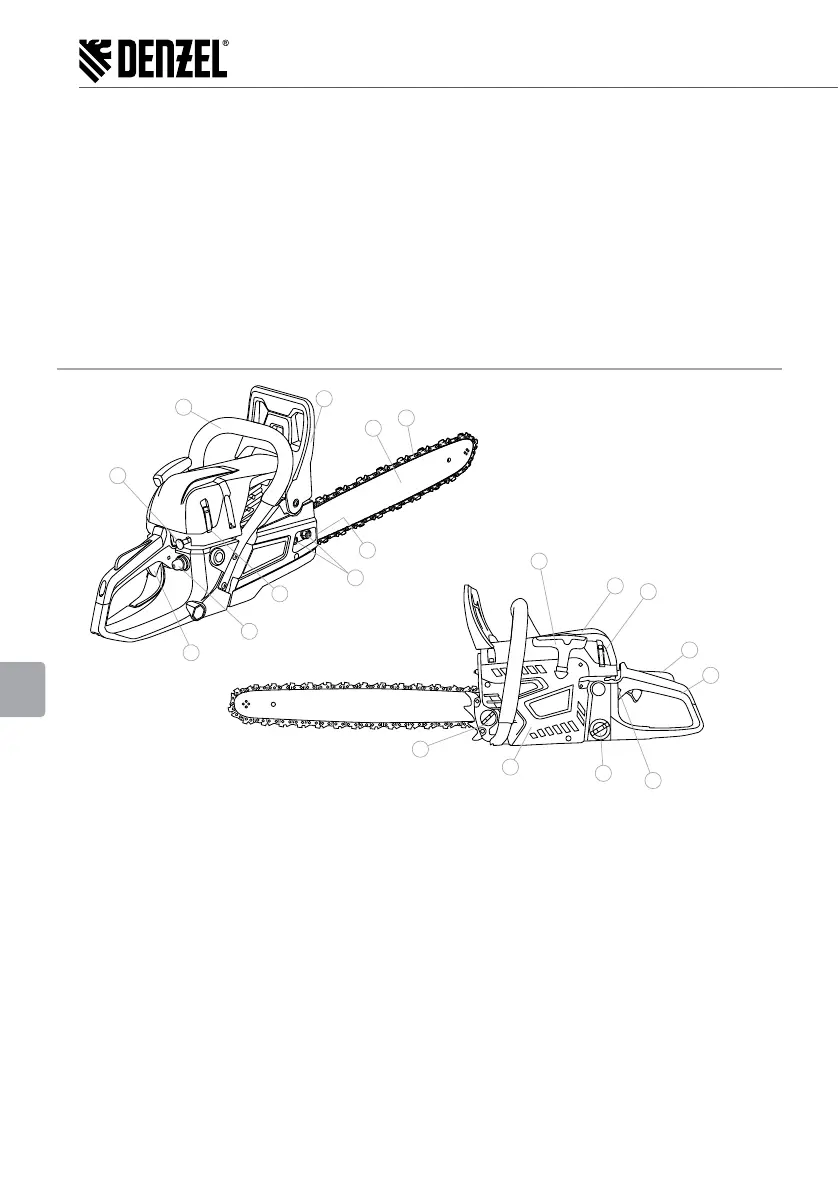

BUDOWA
1
2
3
4
7
17
9
5
6
14
17
15
11
10
12
13
16
18
8
Rys. 3
1. Prowadnica piły
2. Łańcuch
3. Śruba napinacza łańcucha
4. Hamulec łańcucha
5. Rękojeść przednia
6. Uchwyt rozrusznika
7. Pokrywa ltru powietrza
8. Wyłącznik
9. Pokrywka zbiornika oleju
10. Pokrywa rozrusznika
11. Pokrywa zbiornika paliwa
12. Rękojeść tylna
13. Klawisz blokady gazu
14. Zapłon
15. Nakrętki pokrywy prowadnicy
16. Dźwignia gazu
17. Mocowanie pokrywy ltra powietrza
18. Dźwignia klapy powietrznej (ssanie)
