239
LÁNCFURÉSZ
HU
A
B

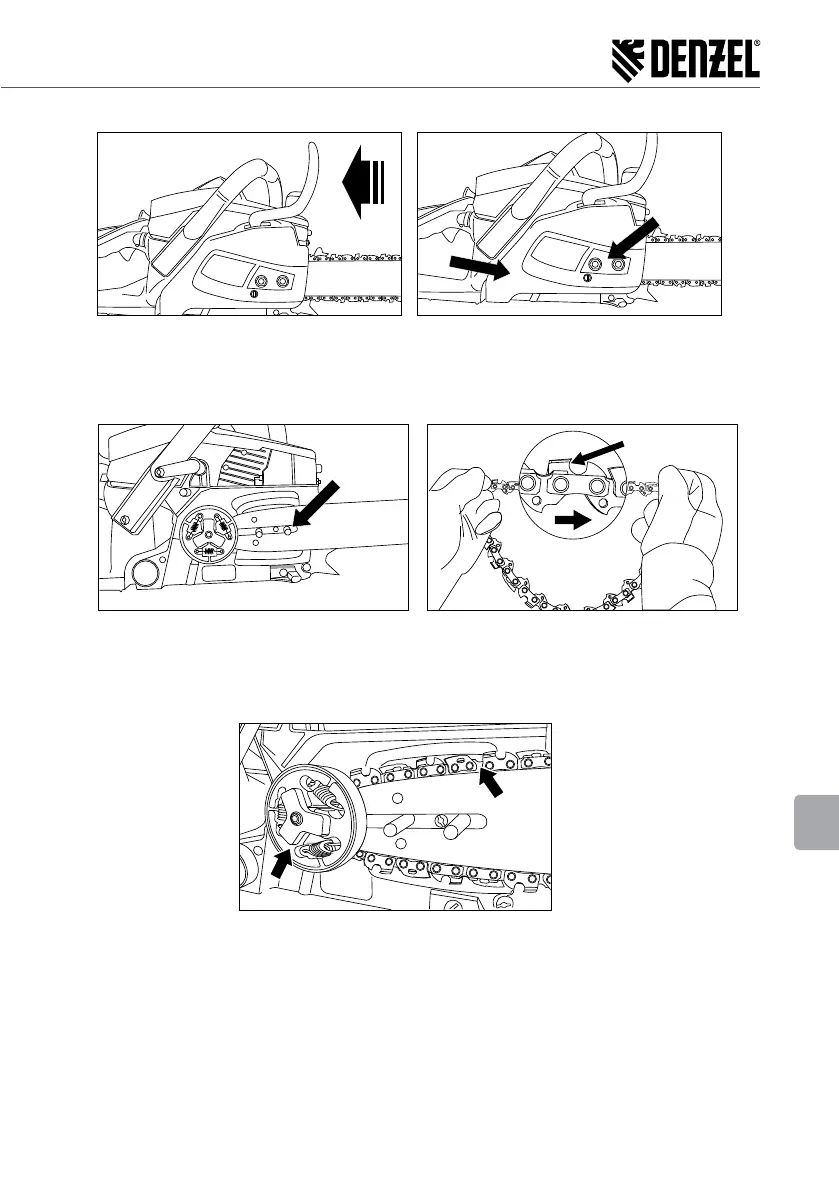

4. Ábra 5. Ábra
4. Szerelje fel a sínt úgy, hogy a résen lévő nyílás mind két csavarhoz igazodjon (С) (6. ábra).
5. Terítse a láncot körben, irányítva a vágó éleket (D) a védőburkolaton és a láncfűrész rúdján található
jelöléseknek megfelelően (7. ábra).
C
D
6. Ábra 7. Ábra
6. Helyezze a láncot a hajtókerék mögé (Е). Ellenőrizze, hogy a láncszemek jól vannak e elhelyezve
a lánckerék fogai között (8. ábra).
7. Illessze a szemeket a sín réseibe (F) a periféria mentén (8. ábra).
E
E
F
8. Ábra
8. Forgassa el a láncot annak biztosítása érdekében, hogy a láncfogak illeszkedjenek a lánckerék fogaihoz.
9. Szerelje vissza a védőfedelet a láncfék pajzzsal együtt úgy, hogy a csavarok illeszkedjenek a nekik szánt
lyukakba, a láncfeszesség beállító csap pedig a sín alsó furatába (9. ábra).
