14. Guide de dépannage DV5HH
RADIATEUR
Symptôme Action
Le radiateur est connecté à un
appareil PAP dont vous savez
fonctionne correctement, cepen-
dant l’écran n’affi che pas OFF ou
CHALEUR
Retirez le PAP du radiateur et vérifi ez la résistance de la thermorésistance. Les pattes de la
thermorésistance sont situées dans le connecteur et sont celles les plus proches les unes
des autres. Voir image ci-dessous. La résistance doit être de 10 K ohms +/- 1% à 25° C (77°F).
Si coupée ou court-circuitée, remplacez le radiateur. Voir la notice d’entretien ci-dessous.
Le radiateur est connecté à un
appareil PAP dont vous savez
fonctionne correctement, cepen-
dant l’écran n’affi che pas OFF ou
CHALEUR
Connectez le PAP, en utilisant le câble de l’interface de série DV54/DV53D-615, à un PC
en utilisant un programme de terminal (tel que Windows HyperTerminal, ou équivalent)
modèle COM 9600 baud, aucune parité, 8 bits de données 1 bit d’arrêt, et contrôle du débit
réglé à zéro. Régler le radiateur à 10. Dans le programme du terminal, connectez à l’appareil
PAP en tapant ‘ri’; puis ‘Ht’ La valeur ‘Ht’ devrait augmenter ; si ce n’est pas le cas, retirez
l’appareil PAP du radiateur et mesurez la résistance du radiateur. Les pattes du radiateur
sont celles en diagonales l’une par rapport à l’autre.

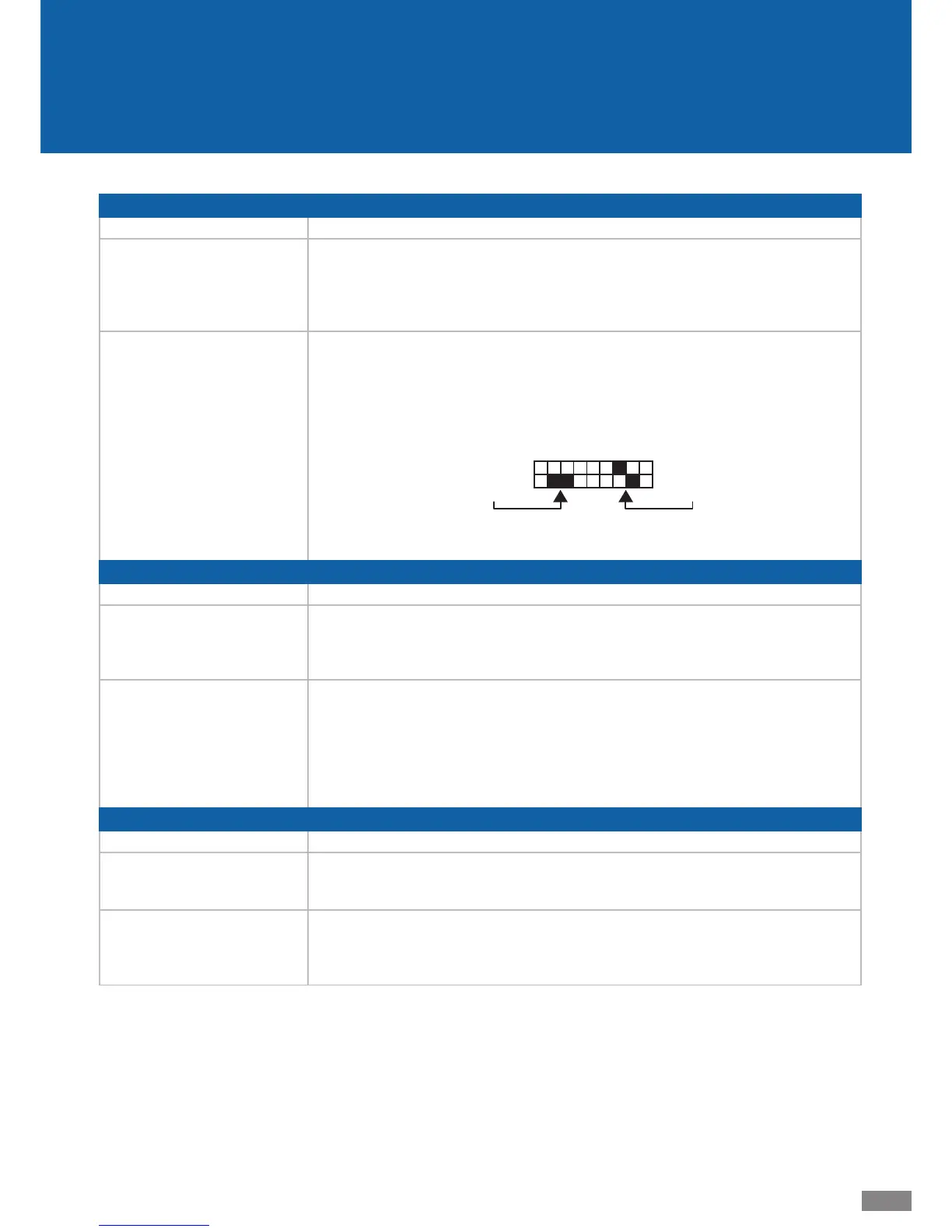

heater terminals
hermistor terminals
La résistance doit être entre 180 et 220 ohms ; si ce n’est pas le cas, remplacez le radiateur.
Voir la notice d’entretien ci-dessous.
PAP
Symptôme Action
Le PAP est connecté à un DV5HH
dont vous savez fonctionne cor-
rectement, mais l’écran n’affi che
pas OFF ou CHALEUR.
Vérifi ez les connexions des câbles avec le connecteur du PAP / radiateur ; réparez ou
remplacez, si nécessaire, ou remplacez la carte de circuit imprimé. Voir la section PAP de ce
manuel pour le remplacement de la carte de circuit imprimé et des câbles.
Le PAP est connecté à un radia-
teur dont vous savez fonctionne
et l’écran affi che Chaleur, mais
il n’y a pas de chaleur présente
lors de l’utilisation de la com-
mande ‘Ht’ via un programme
de terminal.
Vérifi ez les fusibles sur la carte de circuit imprimé ; s’ils sont ouverts, remplacez la carte
de circuit imprimé. Voir la section PAP de ce manuel pour le remplacement de la carte de
circuit imprimé.
TUYAU D’EMBRANCHEMENT et JOINT TORIQUE
Symptôme Action
Fuite d’air excessive Retirez la chambre de l’humidifi cateur. Vérifi ez le tuyau d’embranchement dans la base du
radiateur et remplacez si déchiré ou usé. Vérifi ez le joint torique dans la chambre de l’humi-
difi cateur et remplacez si usé ou manquant.
Fuite d’eau de la chambre de
l’humidifi cateur.
Retirez la chambre de l’humidifi cateur. Vérifi ez que le plastique de la chambre n’est pas fi s-
suré ou si de l’eau fuit de la plaque de transfert chauffante. Si vous trouvez des fi ssures ou
des fuites dans la plaque de transfert, remplacez la chambre à eau. Vérifi ez le joint torique
dans la chambre de l’humidifi cateur et remplacez si usé ou manquant.
