DeWalt 12" COMPOUND MITER SAW DW705 User Manual

19
Français
verrouillage lorsqu’on transporte la scie d’un endroit à un
autre. Toujours se servir de la poignée ou des creux pour
les mains (illustrés à la figure 3) pour transporter la scie.
Fiche technique
CAPACITÉ DE COUPE
En onglet jusqu’à 48°, à droite ou à gauche
En biseau jusqu’à 48° à gauche et 3° à droite
En onglet à 0° Hauteur max. : 99 mm (3,9 po)
Largeur résultante : 149,8 mm (5,9 po)
Largeur max. : 200,6 mm (7,9 po)
Hauteur résultante : 63,5 mm (2,5 po)
En onglet à 45°
Hauteur max. : 99 mm (3,9 po)
Largeur résultante : 104 mm (4,1 po)
Largeur max. : 139 mm (5,5 po)
Hauteur résultante : 63,5 mm (2,5 po)
En biseau à 45°
Hauteur max. : 68,5 mm (2,7 po)
Largeur résultante : 149,8 mm (5,9 po)
Largeur max. : 200,6 mm (7,9 po)
Hauteur résultante : 43 mm (1,7 po)
ENTRAÎNEMENT
Puissance de sortie de 2000 watts, moteur de 15 A
Engrenages hélicoïdaux avec roulements à billes
Lame au carbure à, 4 000 trs/min
Accessoires facultatifs
Rallonge : Modèle DW7050
Sert à soutenir les grandes pièces. L’utilisateur peut
assembler la rallonge et celle-ci se range commodément
sous la table de la scie. La table de la scie est conçue
pour ranger deux rallonges; une de chaque côté.
Butée de longueur réglable : Modèle DW7051
Utilisation d’une rallonge requise (voir plus haut). Sert
à faire des coupes répétitives de même longueur de 0
à 1,66 m (de 0 à 42 po).
Pince de serrage : Modèle DW7052
Sert à fixer fermement la pièce contre le guide de la
scie afin d’assurer la précision de la coupe.
Sac à poussière : Modèle DW7053
Pourvu d’une fermeture-éclair afin d’en faciliter le vidage.
Le sac à poussière ramasse la majorité de la sciure
générée.
Butée de corniche : Modèle DW7054
Assure la précision de la coupe des corniches.
45
5
5
40
35
5
0
4
5

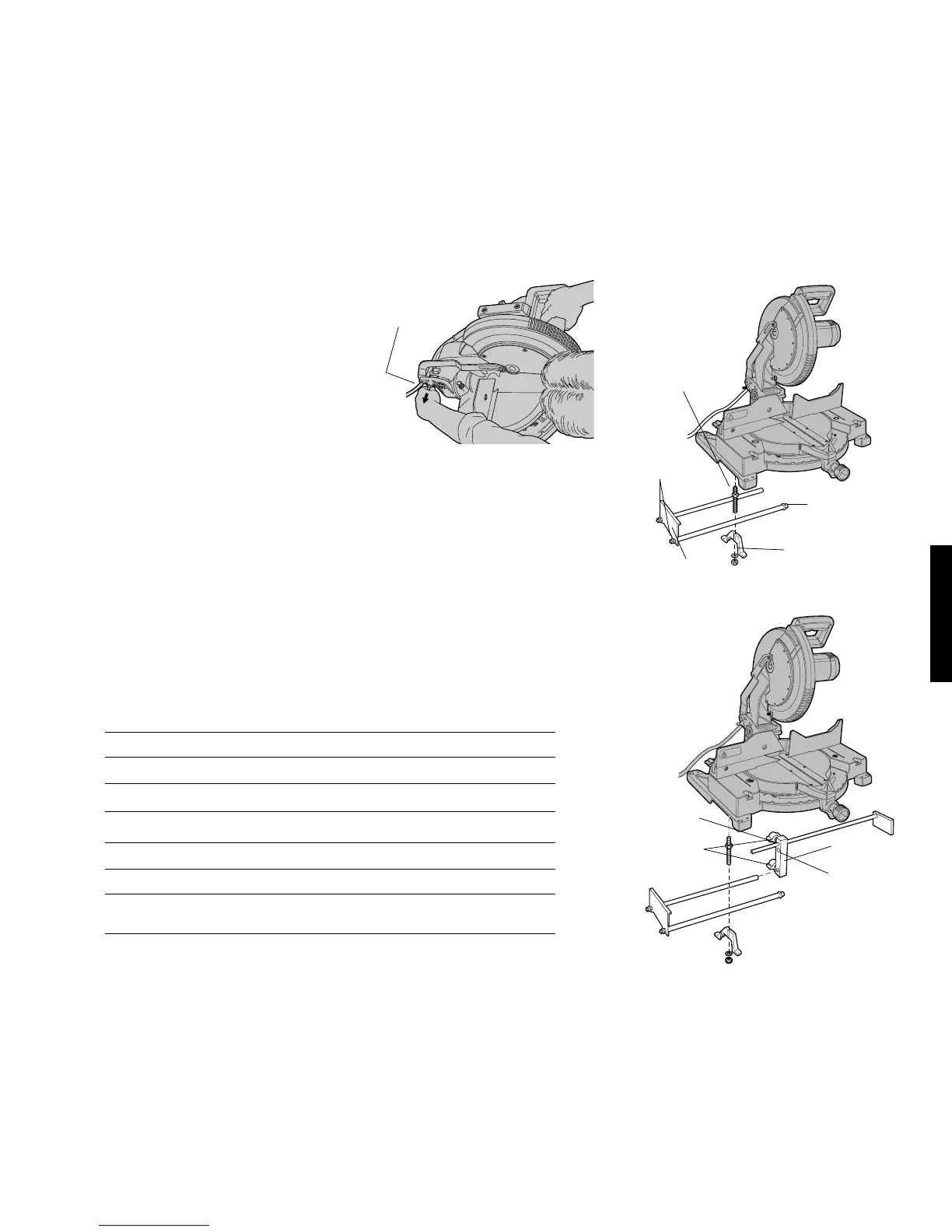

FIG. 4
TIGE DE
VERROUILLAGE
A
L
W
A
Y
S A
D
JU
S
T
F
E
N
C
E
P
R
O
P
E
R
L
Y B
EF
O
R
E
U
S
E
DW7050
DW7051
GOUJON
AUTOTARAUDEUR
ÉCROU DE
SERRAGE
(certains
modèles
seulement)
PLAQUE
D´EXTRÉMITÉ
(certains modèles
seulement)
SUPPORT DE SERRAGE
VIS ET RONDELLE
DE BUTÉE
BOUTONS
TROU
INFÉRIEUR
(À UTILIS DE
CÔTÉ DROIT
SUPPORT
TROU
SUPÉRIEUR
(À UTILISER
DU CÔTÉ
GAUCHE)
CAT APPLICATIONS DESCRIPTION NOMBRE TYPES
NO. DE LA LAME DE DENTS DE COUPE
DW3128
Boiseries fines Trait mince 80 Coupes lisses,
moulures sans éclats
DW3228
Boiseries fines Trait épais 80 Coupes très lisses
moulures sans éclats
DW7296
Boiseries fines Trait épais 96 Coupes ultra lisses
moulures sans éclats
DW3123
Charpentes, Trait mince 32 Coupes rapides
terrasses
DW3224 Charpentes, Trait épais 48 Usage général
terrasses
DW3226 Boiseries, Trait épais 60 Coupes en travers lisses
charpentes, terrasses
DW3229 Métaux Trait épais 80 Directement, sans bavures
non ferreux avec dents
spéciale

DeWalt 12" COMPOUND MITER SAW DW705 Specifications

General

Blade Diameter	12 inches
Amperage	15 amps
No Load Speed	4, 000 RPM
Dust Collection	Yes
Electric Brake	Yes
Sliding	No
Miter Capacity	50 degrees left, 50 degrees right
Arbor Size	1 inch
Miter Angle Range	0-50 degrees
Bevel Angle Range	0-48 degrees
