20
MANGUERA DE 1.50" DEL
SISTEMA DE ASPIRACIÓN
(NO INCLUIDO)
TUBO DE
ESCAPE
MANGUERA DE 2"
DEL SISTEMA DE
ASPIRACIÓN (NO
INCLUIDO)
(30563A)
2" TUBO x 1.5" EL ADAPTADOR

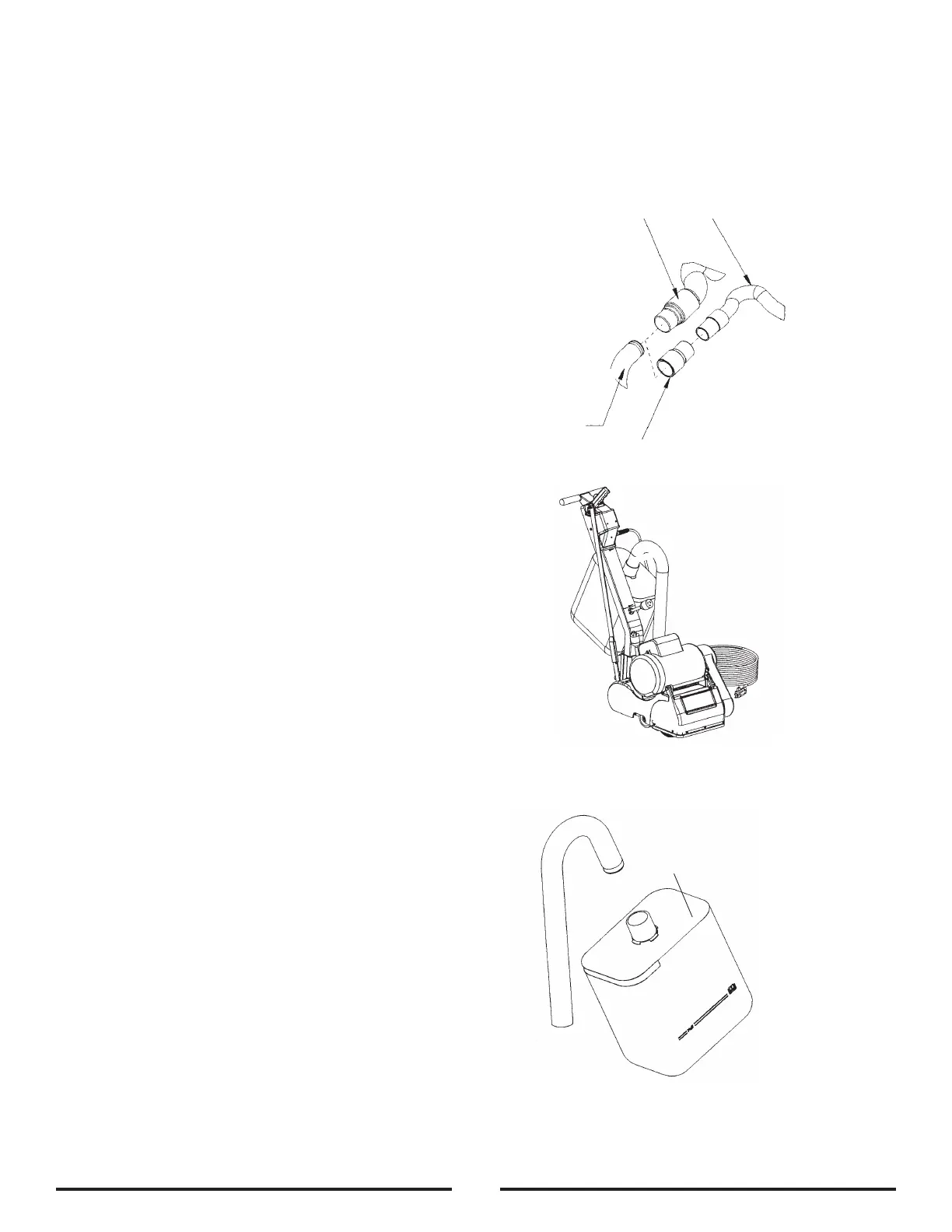

Esta lijadora está diseñada para utilizarse con un sistema colector
de polvo remoto mediante vacío o con la bolsa de polvo incluida.
Preparación de los sistemas colectores de polvo remotos
mediante vacío
Si desea preparar la máquina para sistemas colectores de polvo remotos
mediante vacío que tengan un extremo de manguera de 2”, siga este
procedimiento:
1 Instale e extremo de manguera de 2” (Figura 1, A) directamante
sobre el tubo de escape (Figura 1, B).
2 El tubo de escape puede girarse para mayor comodidad.
Si desea preparar la máquina para sistemas colectores de polvo remotos
mediante vacío que tengan un extremo de manguera de 1 ½”, siga este
procedimiento:
1 Instale el adaptador del extremo de manguera de 2” x 1½”
(No de pieza 30563A) (Figura 1, C) sobre el tubo de escape
(Figura 1, B).
2 Inserte el extremo de manguera de 1½” (Figura 1, D) en el adaptador
(Figura 1, C).
NOTA: Ponga en marche el sistema colector remoto mediante vacío
antes de encender la máquina.
Preparación para usar la bolsa de polvo incluida
Si desea preparar la máquina para su uso con la bolsa de polvo incluida
(No de pieza 53544B), siga este procedimiento.
1 Instale la bolsa de recolección de polvo presionando el extremo del
tubo de escape hasta que el anillo encaje dentro de la ranura
(Figura 2). El mejor modo de hacer esto es presionando la parte
posterior de la abertura de la bolsa con la palma de su mano.
2 El tubo de escape puede girarse para mayor comodidad.
3 Para retirar la bolsa de polvo del tubo de escape, haga palanca hacia
arriba en el extremo de la abertura de la bolsa para liberar
parcialmente el saliente interno de la ranura, y después tire.
4 Para vaciar la bolsa de polvo, abra la aleta de vaciado y saque sus
contenidos dando la vuelta a la bolsa.
NOTA: Ponga en marche el sistema colector remoto mediante vacío
antes de encender la máquina.
INSTALE LA BOLSA DE
RECOLECClÓN DE POLVO
PRESIONANDO EL EXTREMO
DEL TUBO DE ESCAPE HASTA
QUE EL ANILLO ENCAJE
DENTRO DE LA RANURA.
B
C
A D
ESPAÑOL
INSTALACIÓN DE LA MÁQUINA
Figura 9
Figura 10
