30
UYEAU DE 1.50" DU
SYSTEME D’ASPIRATION
(NON FOURNI)
TUYAU
D’EVACUATION
TUYAU DE 2" DU
SYSTEME D’ASPIRATION
(NON FOURNI)
(30563A)
TUYAU DE 2" X ADAPTATEUR
DE TUYAU DE 1.50"

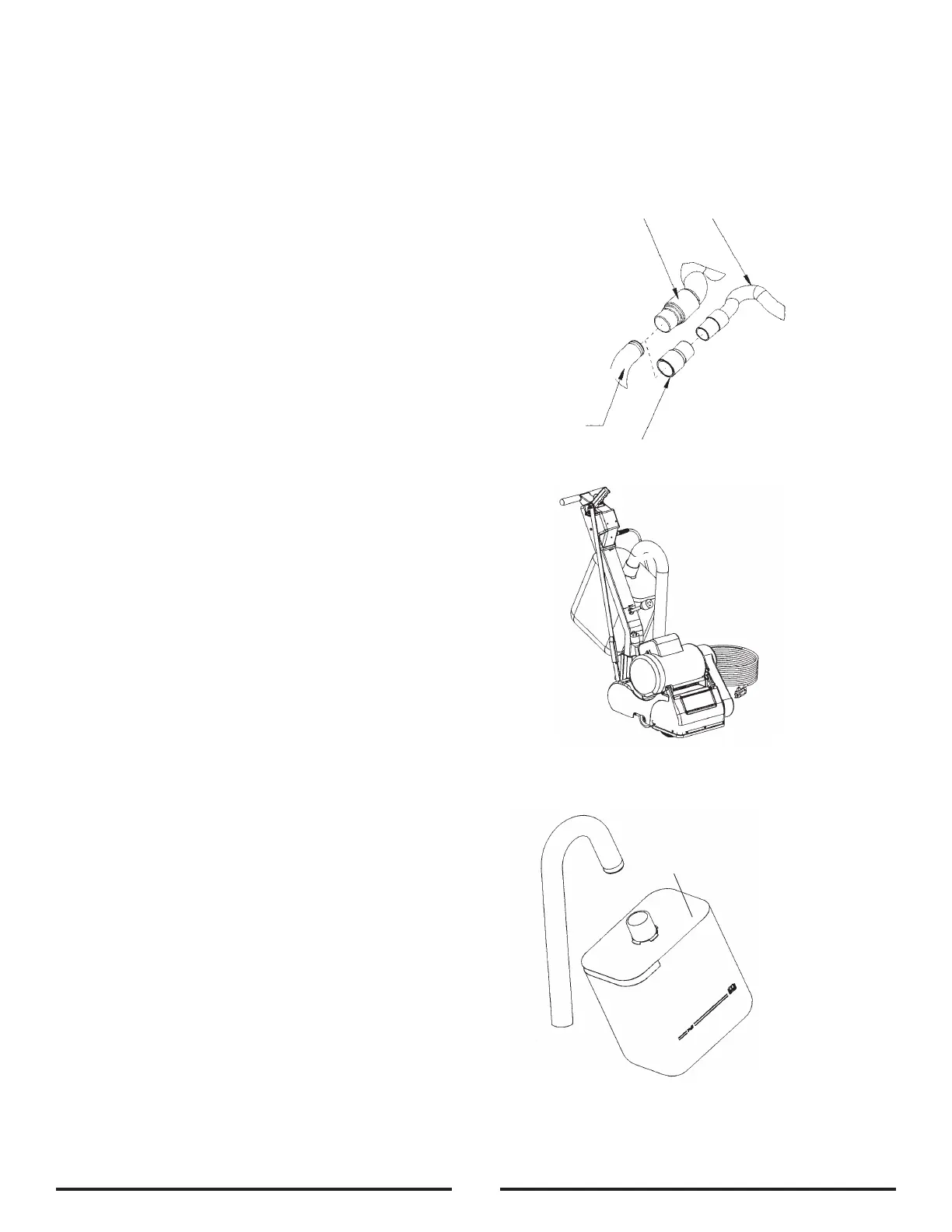

Preparation des systèmes à distance de collecte des poussieres
par le vide
Pour préparer la machine à l'utilisation d'un système à distance de collecte
des poussiéres par le vide ayant une extrémité de tuyau de 5 cm, procéder
comme suit: :
1. Monter l'extrémité de tuyau de 5 cm (Figure 1, A) directement sur le
tuyau d'évacuation (Figure 1, B).
2. II est possible de tourner le tuyau d'évacuation pour plus de
commodité.
Pour préparer la machine à l'utilisation d'un système à distance de collecte
des poussieres par le vide ayant une extrémité de tuyau de 3,80 cm,
proceder comme suit:
1 Monter l'adaptateur d'extrémité de tuyau (5 x 3,8 cm- Piéce
n°30563A) (Figure 1, C) sur le tuyau d'évacuation (Figure 1, B).
2 lntroduire l'extrémité de tuyau de 3,80 cm (Figure1, D) dans
l'adaptateur (Figure 1, C).
NOTE: Faire démarrer le systeme à distance de collecte par le vide
avant de travailler.
Preparation pour utilisation du sac à poussieres fourni
Pour préparer la machine à l'utilisation du sac à poussières fourni,
procéder comme suit:
1. lnstallez le sac a poussières en appuyant son éxtremité sur le tuyau
d'evacuation jusqu'a ce que l'anneau se verrouille dans la rainure
(Figure 2). On y parvient plus facilement en appuyant sur l'arrié de
l'ouverture du sac avec la paume de la main.
2 II est possible de tourner le tuyau d'évacuation pour plus de
commodité.
3 Pour retirer le sac a poussières du tuyau d'évacuation, soulvever
l'extrémité de l'ouverture du sac pour partiellement degager la
nervure interne de la rainue, puis tirer.
4 Pour vider le sac à poussières, ouvrir la fermeture éclair de
la trappe d'évacuation des déchets et expulser le contenu en
retournant le sac.
NOTE: Pour obtenir les meilleurs r
é
sultats, vider fr
é
quemment le sac.
Respecter toutes les mises en garde indiqu
é
es dans le pr
é
sent manuel
et sur le sac à poussi
è
res.
INSTALLEZ LE SAC A POUSSIERES
EN APPUYANT SON EXTREMITE SUR
LE TUYAU D’EVACUATION JUSQU’A
CE QUE L’ANNEAU SE VERROUILLE
DANS LA RAINURE
B
C
A D
FRANÇAIS
PRÉPARATION DE L’APPAREIL
Figure 9
