• Utilize apenas lâminas de serra adequadas para o corte de metais não
ferrosos.
• Quando utilizar lubrificantes, aplique apenas cera ou um spray. Não
utilize emulsões ou líquidos semelhantes.
Fixação da peça de trabalho (Fig. U)

ATENÇÃO: utilize sempre um sistema de fixação domaterial.
Para obter os melhores resultados, utilize o sistema de fixação do
material
17
concebido para utilização na suaserra.
Instalação de grampos
1. Insira-o no orifício atrás da guia. O grampo
17
deve estar virado para
a parte de trás da serra de esquadria. Certifique-se de que o entalhe no
grampo está totalmente inserido na base da serra de esquadria. Se a
ranhura for visível, significa que o grampo não estáfixo.
2. Rode o grampo num ângulo de 180º para a frente da serra deesquadria.
3. Afrouxe o botão para ajustar o grampo para cima ou para baixo e depois
utilize o botão de ajuste fino para fixar a peça comfirmeza.
NOTA: quando fizer cortes em bisel, coloque o grampo no lado direito da
base. REALIZE SEMPRE TESTES SEM LIGAÇÃO À CORRENTE ANTES DE
TERMINAR OS CORTES PARA VERIFICAR A TRAJECTÓRIA DA LÂMINA.
CERTIFIQUESE DE QUE O GRAMPO NÃO INTERFERE COM O MOVIMENTO
DA SERRA OU DOSRESGUARDOS.
Esquadria composta (Fig. S, T)
Este corte é uma combinação de um corte de esquadria e com bisel. Este é
o tipo de corte utilizado para fazer armações ou caixas com lados inclinados,
como mostrado na FiguraS.

ATENÇÃO: se o ângulo de corte variar de corte para corte, verifique
se o punho de fixação de inclinação e o botão de fixação de esquadria
estão bem seguros. Estes devem estar bem apertados, depois de fazer
qualquer modificação na inclinação ou naesquadria.

AVISO: a serra deve ser fixada num suporte de base quando efectuar
cortes compostos para que não seja derrubada.Consulte a secção
Montagem na bancada.

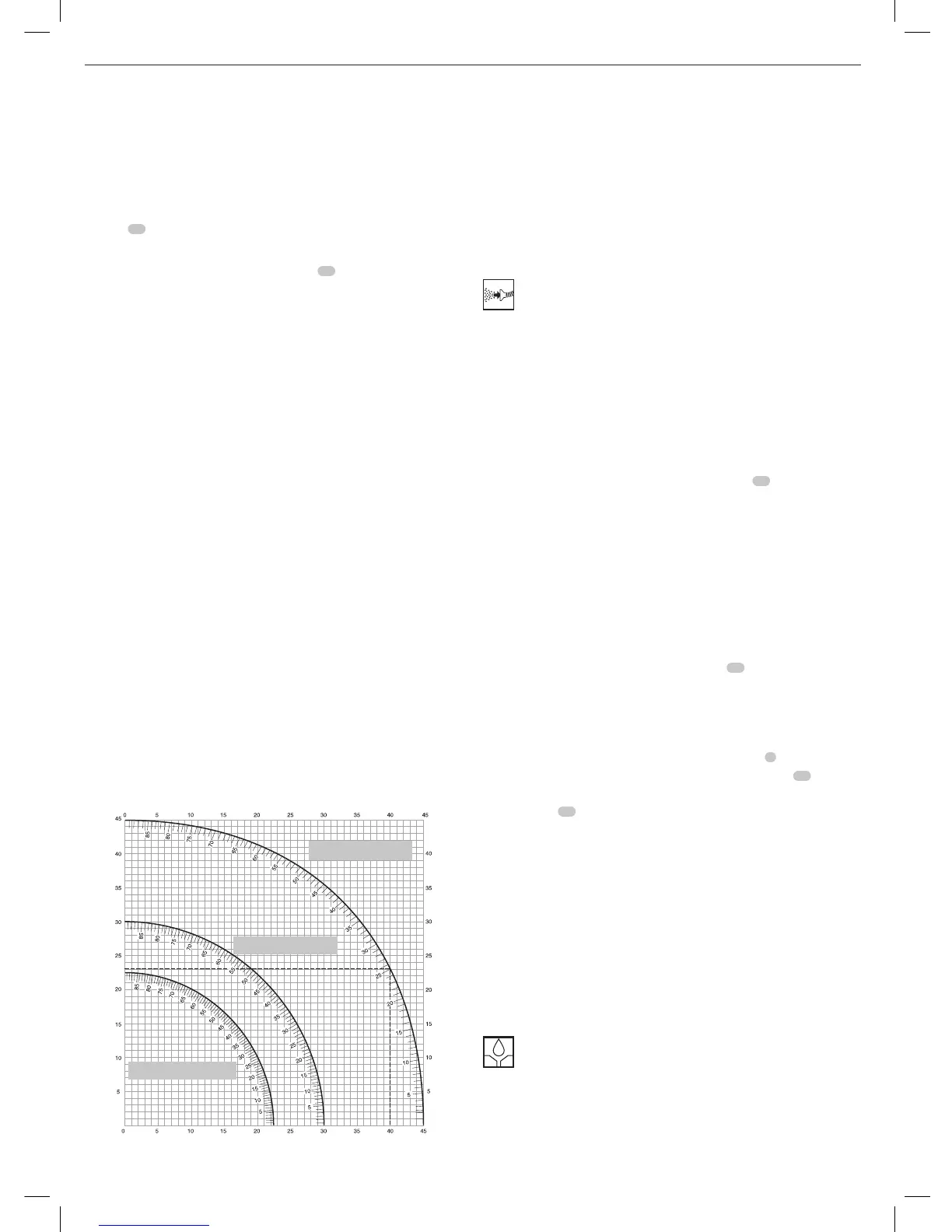

• O gráfico indicado abaixo pode ajudá-lo a escolher as regulações
de inclinação e esquadria adequadas para cortes comuns de meia-
esquadriacomposta.
• Para utilizar o gráfico, seleccione o ângulo “A” (Fig.S) pretendido para
o seu projecto e coloque esse ângulo no arco apropriado na tabela. A
partir desse ponto siga a tabela precisamente para encontrar o ângulo
correcto da inclinação e passe para o outro lado para encontrar o
ângulo devido daesquadria.
Regular este ângulo de esquadria na serra
Ângulo da parte lateral da caixa (ângulo “A”)
Regular este ângulo de bisel na serra
CAIXA DE 8 LADOS
CAIXA DE 6 LADOS
CAIXA QUADRADA
1. Coloque a serra nos ângulos descritos e faça uns cortes deteste.
2. Experimente juntar as peçascortadas.
Exemplo: Para fazer uma caixa de 4 lados com ângulos exteriores de 25°
(ângulo “A”) (Fig. S), use o arco superior à direita. Procure 25° na régua
do arco. Siga a linha de intersecção horizontal de cada lado, para obter a
posição do ângulo de esquadria na serra (23°). Igualmente, siga a linha
de intersecção vertical até ao topo ou ao fundo, para obter a posição
do ângulo em bisel na serra (40°). Experimente sempre os cortes em
pedaços de madeira para verificar as posições naserra.

ATENÇÃO: nunca exceda os limites de esquadria da esquadria
composta de 45° de inclinação com uma esquadria de 45° para a
esquerda oudireita.
Extracção de serradura (Fig. A, G)

ATENÇÃO: sempre que possível, ligue um dispositivo de extracção
de poeira, concebido em conformidade com as respectivas
regulamentações no que respeita a emissão depoeiras.
Ligue um dispositivo de recolha de serradura concebido em conformidade
com as regulamentações adequadas. A velocidade do ar dos sistemas
ligados externamente deve ser 20m/s +/- 2 m/s. A velocidade deve ser
medida no tubo de ligação no ponto da ligação com a ferramenta ligada,
mas não emfuncionamento.
NOTA: O conector rápido de fecho rotativo DWV9000
48
é recomendado
como acessório opcional para ligação ao dispositivo de extracção
daspoeiras.
Respeite os regulamentos aplicáveis no seu país relativos aos materiais que
vão sertrabalhados.
O aspirador deve ser adequado para o material que vai sertrabalhado.
Quando aspirar o pó seco, que é especialmente nocivo para a saúde ou
cancerígeno, utilize um aspiradorespecial.
Transporte (Fig. A, B)

ATENÇÃO: para transportar convenientemente a serra de esquadria,
a base inclui duas saliências para as mãos
31
. Nunca utilize
protecções para levantar ou transportar a serra deesquadria.
1. Para transportar a serra, é necessário regular as posições de inclinação e
esquadria para um ângulo de 0°.
2. Puxe a cabeça da serra totalmente paratrás.
3. Prima a alavanca de desengate do resguardo inferior
2
(Fig.A).
4. Empurre a cabeça para baixo e prima o botão de bloqueio
22
(Fig.B).
5. Coloque a cabeça da serra na posição de repouso e aperte o bloqueio
transversal
18
.
MANUTENÇÃO
A ferramenta eléctrica
DeWALT
foi concebida para funcionar durante um
longo período de tempo com uma manutenção mínima. Uma utilização
continuamente satisfatória depende de uma manutenção apropriada da
ferramenta e de uma limpezaregular.

ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a
ferramenta e a bateria antes de efectuar quaisquer ajustes ou
de retirar/instalar dispositivos complementares ou acessórios.
Um arranque acidental pode causarlesões.

ATENÇÃO: Se a lâmina de serra estiver gasta, substitua-a por uma
nova lâminaafiada.
Lubrificação
A ferramenta eléctrica não necessita de lubrificaçãoadicional.
