Taglio di metalli non ferrosi
Durante il taglio di metalli non ferrosi, la macchina deve essere utilizzata
esclusivamente per eseguire tagli trasversali diritti e obliqui in modalità
troncatrice per tagli obliqui. Si consiglia di non eseguire i tagli inclinati
e obliqui composti sui metalli non ferrosi. La macchina non deve essere
utilizzata per il taglio di metalli ferrosi.
• Utilizzare sempre un fermo per materiali durante il taglio di metalli non
ferrosi. Assicurarsi che il pezzo da lavorare sia saldamente fissato.
• Applicare soltanto lame adatte per il taglio di metalli non ferrosi.
• Quando si utilizzano lubrificanti, applicare soltanto la cera o uno spray di
separazione. Non utilizzare emulsioni o fluidi simili.
Bloccaggio del pezzo di lavorazione (Fig. U)

AVVERTENZA: utilizzare sempre un fermo per ilmateriale.
Per i migliori risultati, utilizzare il morsetto di fissaggio
17
costruito proprio
per questatroncatrice.
Per montare il morsetto
1. Inserirlo nel foro dietro la battuta. Il morsetto
17
deve essere rivolto
verso il retro della troncatrice. . Assicurarsi che la scanalatura sull’asta di
bloccaggio sia completamente inserita nella base della troncatrice. Se la
scanalatura è visibile, il morsetto non saràfermo.
2. Ruotare il morsetto di 180º verso la parte anteriore dellatroncatrice.
3. Allentare la manopola per regolare il morsetto in su o in giù, quindi
utilizzare la manopola di regolazione fine per serrare saldamente il
pezzo dalavorare.
NOTA: posizionare il morsetto sul lato destro della base durante il taglio
obliquo. ESEGUIRE SEMPRE DELLE PROVE A VUOTO SENZA ACCENDERE
PRIMA DI TERMINARE IL TAGLIO, IN MODO DA VERIFICARE IL PERCORSO
DELLA LAMA. ASSICURARSI CHE IL MORSETTO NON INTERFERISCA CON
L’AZIONE DELLA LAMA O DELLEPROTEZIONI.
Taglio in diagonale composto (Fig. S, T)
Questo taglio è una combinazione di un taglio in diagonale e uno inclinato.
Si tratta del tipo di taglio utilizzato per la fabbricazione di cornici o strutture
con lati inclinati come quella illustrata nella FiguraS.

AVVERTENZA: se l’angolo varia da taglio a taglio, controllare che la
leva di blocco inclinazione e la manopola di blocco dell’angolazione
siano saldamente serrate. Occorre stringerle dopo aver fatto apportato
qualsiasi modifica dell’inclinazione o dell’angolazione.

AVVERTENZA: la sega deve essere fissata su un supporto di base
durante l‘esecuzione di tagli misti per prevenirne il ribaltamento. Fare
riferimento alla sezione Montaggio sul banco.

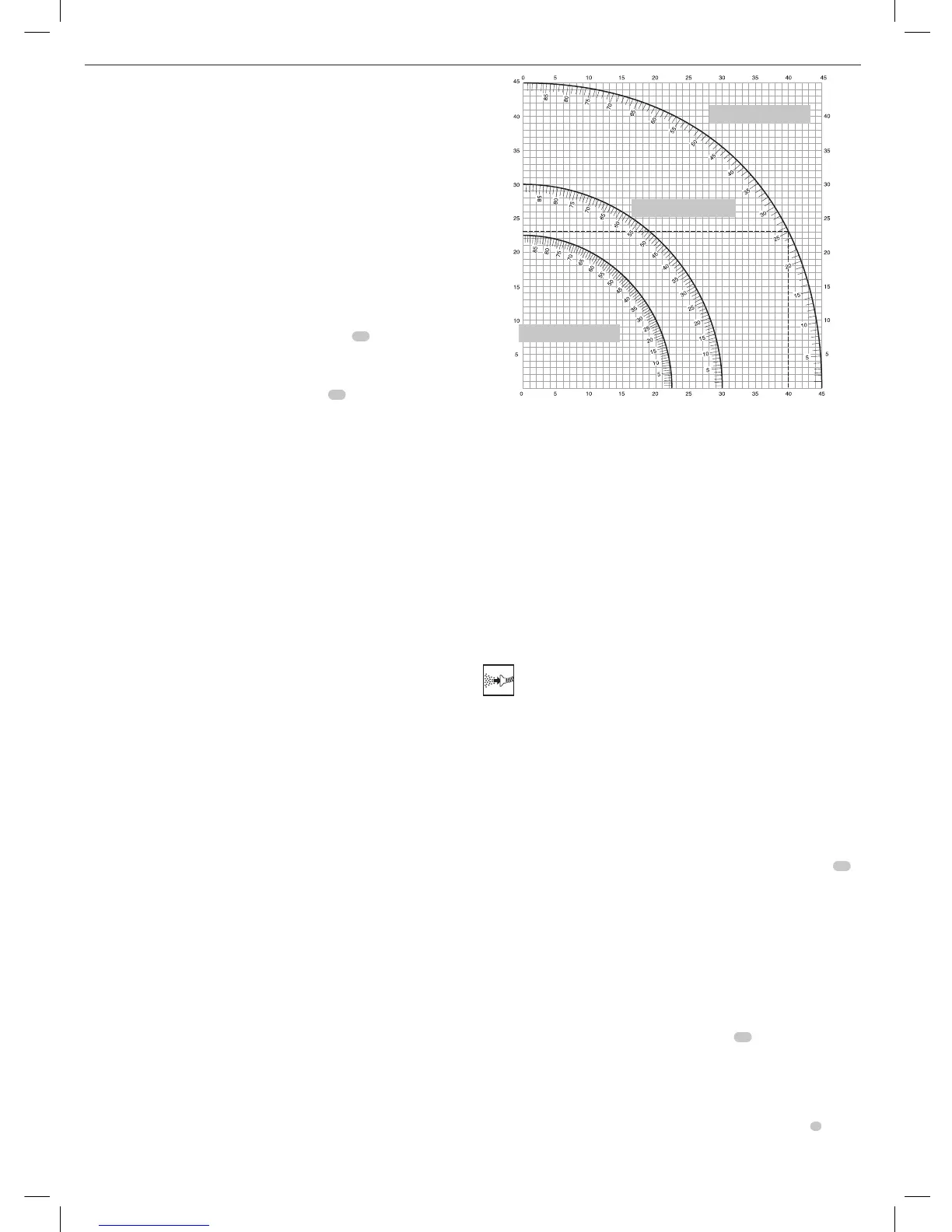

• Il grafico seguente aiuterà nella scelta della regolazione dell’inclinazione
e dell’angolazione corretta per i comuni tagli in diagonalecomposti.
• Per utilizzare il grafico, scegliere l’angolo desiderato “A” (Fig.S) del
proprio progetto e individuare tale angolo sull’arco appropriato
del grafico. Da quel punto, scendere in linea retta sul grafico fino a
incontrare l’angolo di inclinazione corretto , e spostarsi lateralmente per
trovare la diagonale dell’angolo corretto .
Impostare questo angolo di inclinazione sulla troncatrice
Angolo del lato della scatola (angolo “A”)
Impostare questo angolo di diagonale sulla troncatrice
1. Impostare la troncatrice con i predetti angoli ed eseguire alcuni tagli
diprova.
2. Esercitarsi a montare ipezzi.
Esempio: Per costruire una scatola a 4 lati con angoli esterni di 25°
(angolo “A”) (Fig. S), utilizzare l’arco superiore di destra. Individuare
il 25° sulla scala dell’arco. Seguire la linea di intersezione orizzontale
con ciascuno dei lati per ricavare l’angolo di angolazione da impostare
sulla troncatrice (23°). Allo stesso modo, seguire la linea di intersezione
verticale fino alla sommità o alla base per ricavare l’angolo di
inclinazione da impostare sulla troncatrice (40°). Al fine di verificare le
impostazioni troncatrice,
eseguire sempre alcuni tagli di prova su pezzi di legno discarto.

AVVERTENZA: nel taglio in diagonale composto non superare mai i
limiti di 45° di inclinazione e 45° di angolazione a sinistra odestra.
Aspirazione polveri (Fig. A, G)

AVVERTENZA: ove possibile, collegare un dispositivo di aspirazione
polveri progettato in conformità alle normative riguardanti l’emissione
dipolveri.
Collegare un dispositivo di raccolta delle polveri progettato in conformità
alle rispettive normative. La velocità dell’aria dei sistemi collegati
esternamente è di 20m/s +/- 2 m/s. Velocità da misurare nel tubo di
collegamento al punto di connessione, con l’apparato collegato ma non
infunzione.
NOTA: il connettore rapido con bloccaggio ad avvitamento DWV9000
48
è consigliato come accessorio opzionale per collegare il dispositivo di
aspirazioepolveri.
Osservare le norme in vigore nel proprio paese per i materiali dalavorare.
L’aspirapolvere deve essere adatto per il materiale dalavorare.
Durante l’aspirazione di polveri secche, particolarmente dannose per la
salute o cancerogene, utilizzare un aspirapolverespeciale.
Trasporto (Fig. A, B)

AVVERTENZA: Per trasportare comodamente la troncatrice, la base
è provvista di due incavi per infilarvi le mani
31
. Non utilizzare mai le
protezioni per sollevare o trasportare latroncatrice.
1. Per trasportare la troncatrice, impostare l’inclinazione e l’angolazione
sulla posizione 0°.
2. Abbassare completamente la testa dellatroncatrice.
3. Premere la leva di rilascio del blocco della protezione inferiore
2
(Fig. A).
