PORTUGUÊS
m ATENÇÃO!!! : TODOS OS CABOS UTILIZADOS NA
INSTALAÇÃO DEVEM SER EXCLUSIVAMENTE CABOS
MARCADOS T100°C.

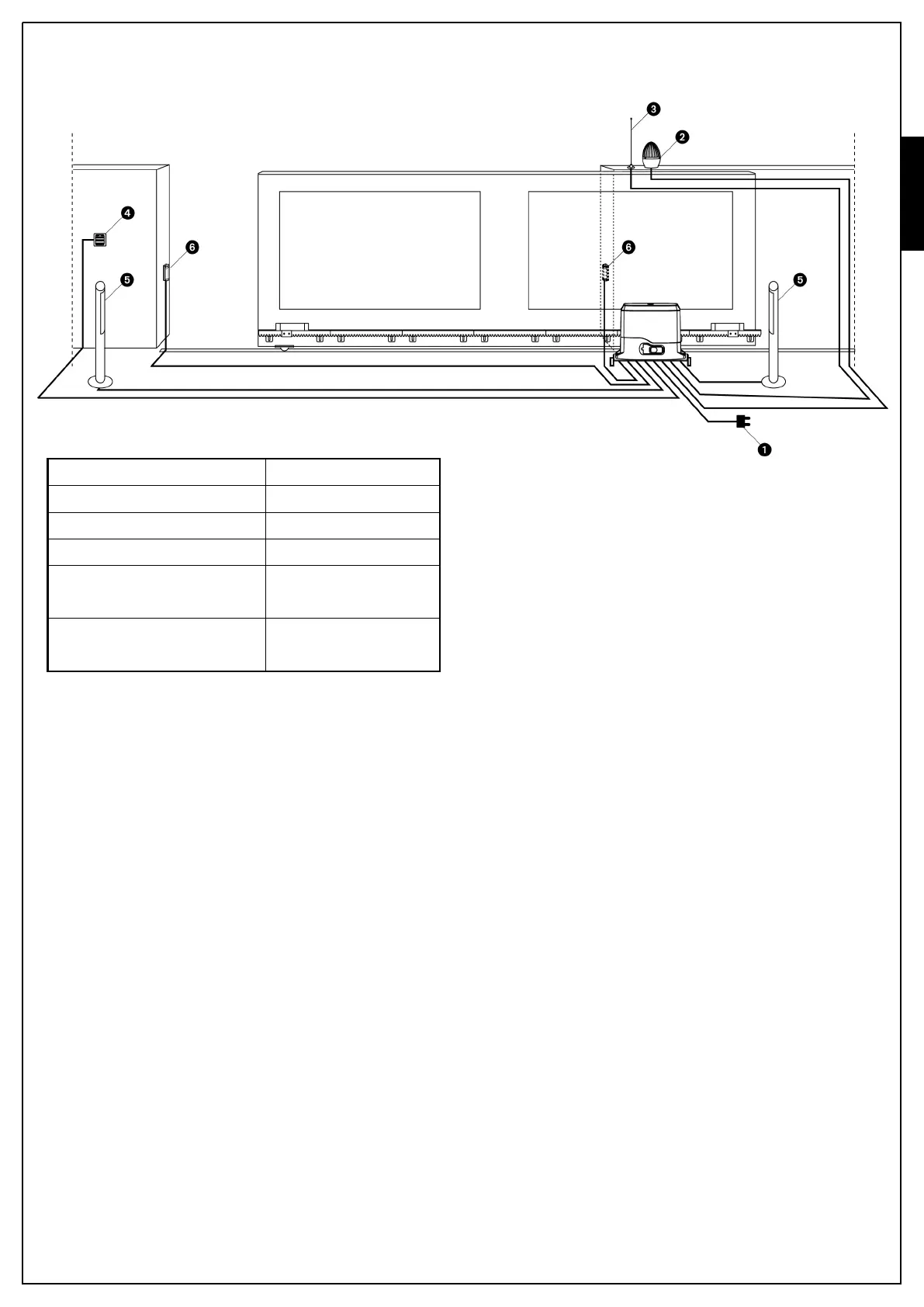

ESQUEMA DA INSTALAÇÃO
Alimentação
cabo 3 x 1,5 mm
2
Intermitência
cabo 2 x 1,5 mm
2
Antena
cabo RG-58
Selector com chave ou digital
cabo 2 x 1 mm
2
Células fotoeléctricas internas
cabo 4 x 1 mm
2
(RX)
cabo 2 x 1 mm
2
(TX)
Células fotoeléctricas externas
cabo 4 x 1 mm
2
(RX)
cabo 2 x 1 mm
2
(TX)
-15-
