ESPAÑOL
m ATENCIÓN! TODOS LOS CABLES UTILIZADOS PARA LA
INSTALACIÓN DEBEN SER EXCLUSIVAMENTE CABLES
MARCADOS T100°C.

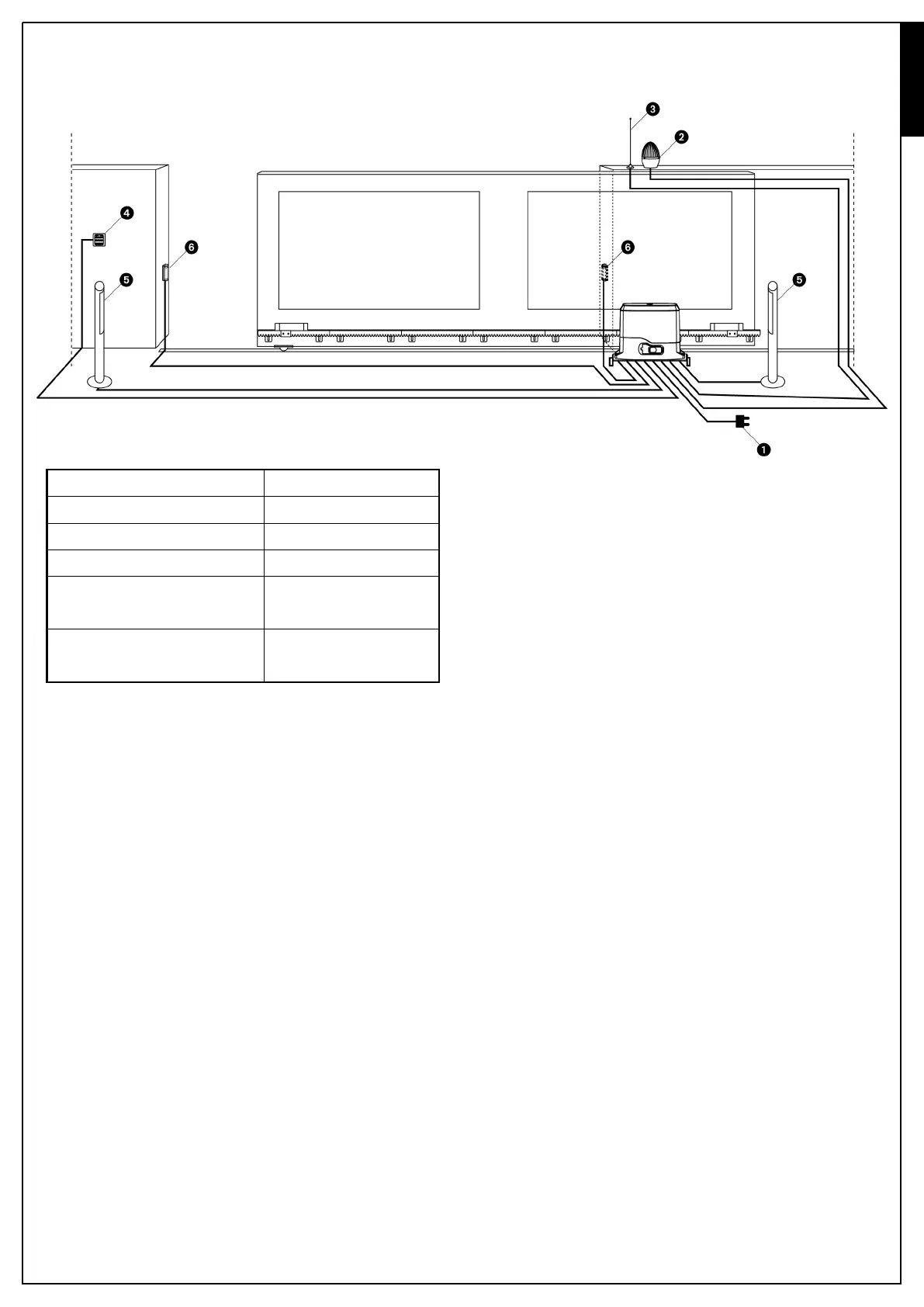

ESQUEMA DE INSTALACIÓN
Alimentación
cable 3 x 1,5 mm
2
Lámpara de señalización
cable 2 x 1,5 mm
2
Antena
cable RG-58
Cerradura de contacto o digital
cable 2 x 1 mm
2
Fotocélulas internas
cable 4 x 1 mm
2
(RX)
cable 2 x 1 mm
2
(TX)
Fotocélulas externas
cable 4 x 1 mm
2
(RX)
cable 2 x 1 mm
2
(TX)
-5-
