ESPAÑOL

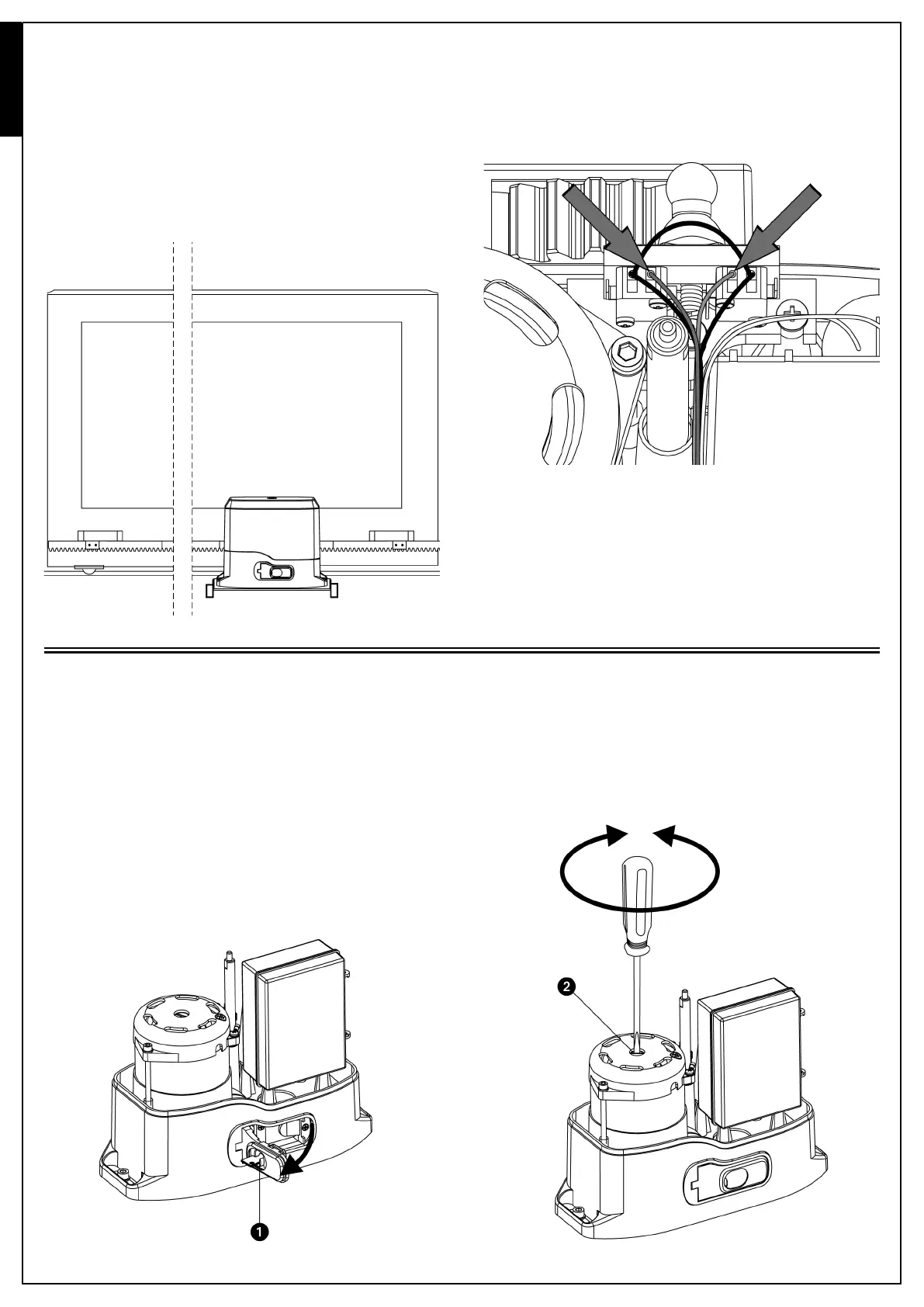

DESBLOQUEO MOTOR
En caso de falta de corriente eléctrica, la puerta puede ser
desbloqueada interviniendo sobre el motor. Insertar la llave en
dotación en la cerradura 1 presente en el lado frontal del motor,
realizar 1/4 de giro y abrir completamente la ventanilla de
plástico.
Para restablecer la automatización es suficiente cerrar la
ventanilla, rotar nuevamente la llave en posición de cierre y cubrir la
cerradura con la protección expresa de plástico corrediza.
INSTALACION DE LOS FINALES DE
CARRERA
Instalar los finales de carrera sobre la cremallera como en el
e
squema 1 y fijarlas por medio de sus propios tornillos.
m ATENCIÓN: Controlar que la leva del final de carrera
i
ntervenga eficazmente en el muelle del final de carrera
del motor.
Los finales de carreras son cablados para poder hacer una
instalación con el motor puesto a la derecha del paso de
apertura de la puerta. En el caso que el motor esté puesto a la
izquierda del paso de apertura, invertir los cables AZUL y
MARRÓN sobre el final de carrera e invertir el conector
(C1-C2-C3) en el cuadro de maniobras.
m CUIDADO: En el caso de que la puerta corredera toque
con el tope de final de carrera (ej: por una regulación errónea
del final de carrera), antes de desbloquear el motor con el
procedimiento descrito anteriormente aflojar el motor girando
el tornillo puesto encima del rotor 2.
-4-
