PORTUGUÊS
LED ACESO APAGADO
START ingresso START fechado ingresso START aberto
IN2 ingresso START P. fechado ingresso START P. aberto
S
TOP
i
ngresso STOP fechado
i
ngresso STOP aberto
PHOTO ingresso PHOTO fechado ingresso PHOTO aberto
EDGE
Costa tradicional ou óptica
I
ngresso EDGE fechado
(costa não esmagada)
I
ngresso EDGE aberto
(costa esmagada)
Costa de borracha resistível
I
ngresso EDGE fechado
(costa esmagada)
Ingresso EDGE aberto
(anomalia)
Costa NÃO esmagada:
8K2 entre ingresso EDGE
e comum (-)
FCA
Paragem abertura
fechada
Paragem abertura aberta
FCC
Paragem fechadura
fechada
Paragem fechadura aberta
mains Quadro alimentado Quadro NÃO alimentado
overload
Sobrecarga de
alimentação nos
acessórios
Alimentação dos acessórios
nos limites de
funcionamento
L1 Antena
L2 Blindagem antena
L3
C
omando de abertura para a conexão de
dispositivos tradicionais com N.A.
L4
C
omando de abertura pedestre para a conexão de
dispositivos tradicionais com N.A.
L
5
C
omando de STOP. Contacto N.C.
L6 Célula fotoeléctrica. Contacto N.C.
L7 Costa. Contacto N.C. ou costa de borracha resistível
L
8
C
omum (-) comandos
L9 - L10
Saída alimentação 24VAC para células fotoeléctricas
e
outros acessórios
L10 - L11
Alimentação TX células fotoeléctricas e costas
ópticas para Teste funcional
C1 Abertura motor
C2 Comum motor
C3 Fechadura motor
D1 - D2
Contacto para activar o temporizador de uma luz
de cortesia
D3 - D4 Pisca-pisca 230VAC 40W / 120VAC 40W
N Neutro alimentação 230VAC / 120VAC
L Fase alimentação 230VAC / 120VAC
J1 NÃO UTILIZADO

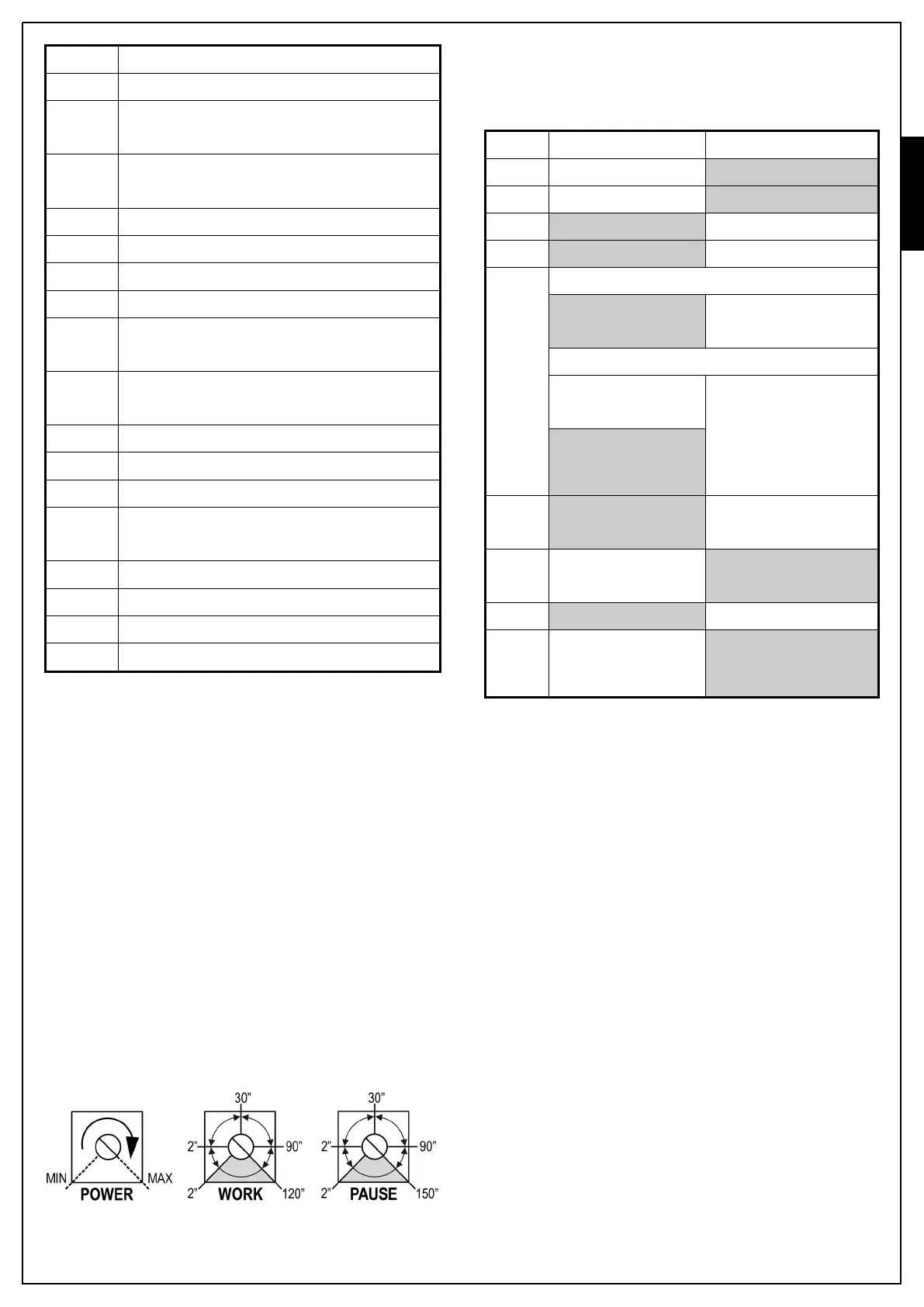

INDICADORES (LED) NO QUADRO
As casas evidenciadas indicam as condições do led quando o
portão está em repouso.
REGULAÇÃO DA POTÊNCIA E
DOS TEMPOS DE TRABALHO
A potência e os tempos de trabalho são regulados mediante 3
trimmer presentes no quadro:
POWER: potência do motor.
WORK: tempo de trabalho dos motores (2 ÷ 120 segundos).
m ATENÇÃO: aconselha-se executar a programação do tempo
de trabalho com a função de abrandamento desabilitada (DIP 5
OFF).
m ATENÇÃO: A REGULAÇÃO DOS TEMPOS DEVE SER
EFECTUADA COM O PORTÃO PARADO
PAUSE: tempo de pausa que antecede a fechadura
automática (2 ÷ 150 segundos).
-19-
