DEL ALLUMÉE ÉTEINTE
START entrée START fermée entrée START ouverte
I
N2
e
ntrée START P. fermée
e
ntrée START P. ouverte
STOP entrée STOP fermée entrée STOP ouverte
PHOTO entrée PHOTO fermée entrée PHOTO ouverte
EDGE
Barre palpeuse traditionnelle ou optique
E
ntrée EDGE fermée (barre
palpeuse non écrasée)
E
ntrée EDGE ouverte
(barre palpeuse écrasée)
Barre palpeuse en caoutchouc conducteur résistif
Entrée EDGE fermée (barre
palpeuse écrasée)
Entrée EDGE ouverte
(anomalie)
Barre palpeuse NON
écrasée: 8K2 entre entrée
EDGE et commun (-)
FCA Fin course ouverture fermé Fin course ouverture ouvert
FCC Fin course fermeture fermé Fin course fermeture ouvert
mains
Armoire de commande
alimentée
Armoire de commande
NON alimentée
overload
Surcharge alimentation
accessoires
Alimentation accessoires
dans les limites de
fonctionnement
L1 Centrale antenne
L2 Blindage antenne
L3
C
ommande d'ouverture pour le branchement de
dispositifs traditionnels avec contact N.O.
L4
C
ommun (-) commandes
Commande d'arrêt STOP. Contact N.F.
L
5
P
hotocellule. Contact N.F.
L6 Barre palpeuse. Contact N.F. ou barre palpeuse en
L7 caoutchouc conducteur résistif
L
8
C
ommun (-) commandes
L9 - L10
Sortie alimentation 24 VAC pour photocellules
d
'autres accessoires
L10 - L11
Alimentation TX photocellules pour Test de
fonctionnement
C1 Ouverture moteur
C2 Commun moteur
C3 Fermeture moteur
D1 - D2
Contact pour activer le temporisateur d'une lumière
de courtoisie
D3 - D4 Clignotant 230V 40W / 120V 40W
N Neutre alimentation 230V / 120V
L Phase alimentation 230V / 120V
J1 NON UTILISÉ

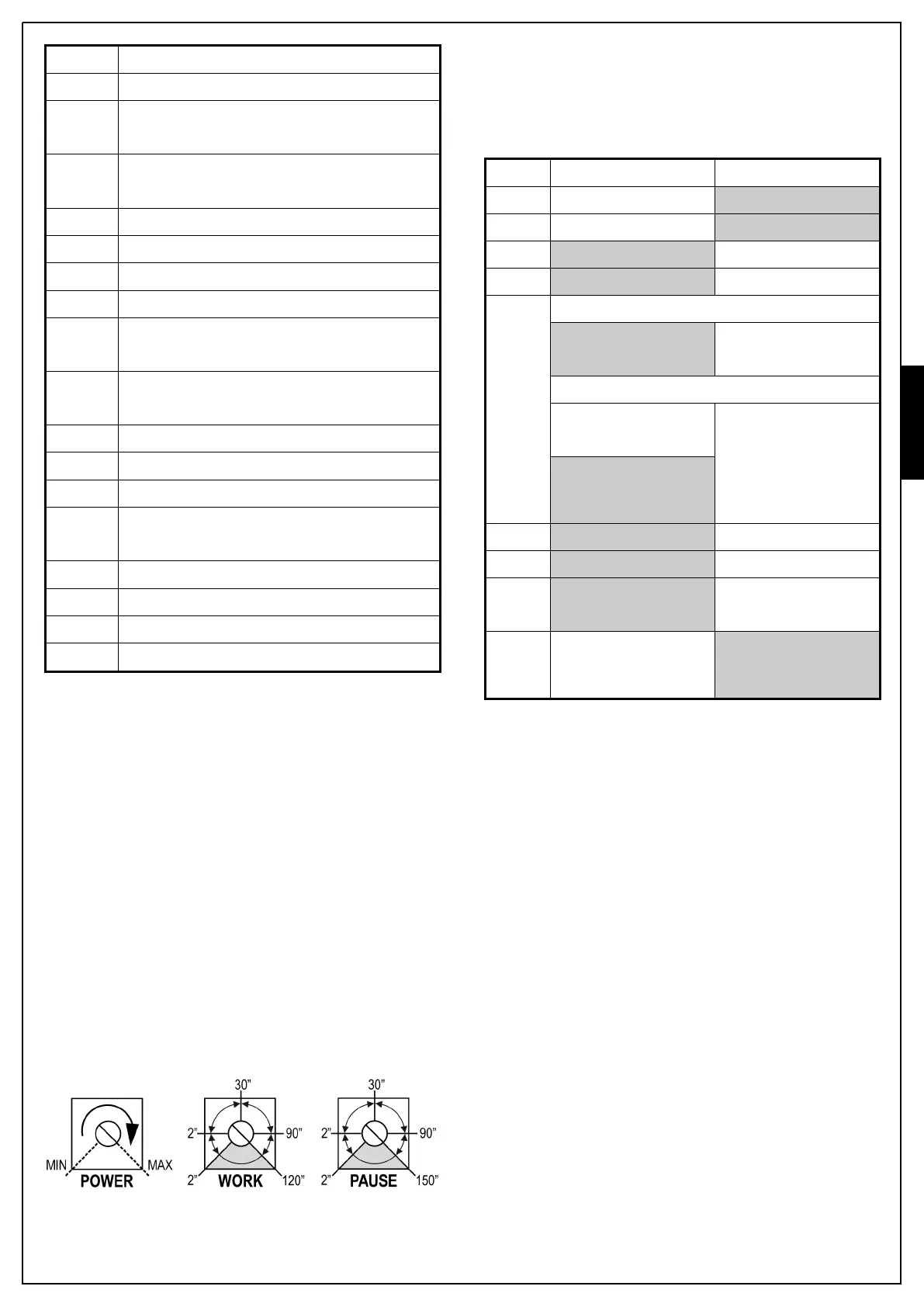

INDICATEURS (DELs) SUR
L'ARMOIRE DE COMMANDE
Les cases mises en évidence indiquent la condition des DELs
quand le portail est en état de repos.
RÉGLAGE DE LA PUISSANCE ET
DES TEMPS DE TRAVAIL
La puissance et les temps de travail sont réglables par 3 trimmers
se trouvant sur l'armoire de commande:
POWER: puissance du moteur.
WORK: temps de travail des moteurs (2 ÷ 120 secondes).
m ATTENTION: il est conseillé d'exécuter la configuration du
temps de travail avec la fonction de ralentissement désactivée
(DIP 5 OFF).
m ATTENTION: le réglage des temps doit être effectué
quand le portail est arrêté
PAUSE: temps de pause qui précède le refermeture
automatique (2 ÷ 150 secondes).
