DEUTSCH
L1 Antennensteuerung
L2 Antennenabschirmung
L3
Ö
ffnungsbefehl für den Anschluss herkömmlicher
Vorrichtungen mit NO-Kontakt.
L4
Ö
ffnungsbefehl für den Anschluss Fußgänger
herkömmlicher Vorrichtungen mit NO-Kontakt.
L
5
S
TOP-Befehl. NC-Kontakt
L6 Fotozelle. NC-Kontakt
L7 Rippe. NC-Kontakt oder Rippe aus resistivem Gummi
L
8
H
auptleiter (-) Befehle
L9 - L10
Ausgang 24VAC-Versorgung für Fotozellen und
a
nderes Zubehör
L10 - L11 Versorgung TX Fotozellen für Funktionstest
C1 Öffnen Motor
C2 Hauptleiter Motor
C3 Schließen Motor
D1 - D2 Kontakt zum Aktivieren des Zeitgebers eines Lichts
D3 - D4 Blinklicht 230V 40W / 120V 40W
N Nullleiter Versorgung 230V / 120V
L Phase Versorgung 230V / 120V
J1 NICHT VERWENDET
ANZEIGEN (LED) AN DER
STEUERUNG
Die fettgedruckten Felder kennzeichnen den Zustand der LEDs,
wenn sich das Tor im Ruhezustand befindet.
LED AUSGESCHALTETE LED ANGESCHALTETE LED
START
Eingang START
geschlossen
Eingang START offen
IN2 Nicht verwendet Nicht verwendet
STOP Eingang STOP geschlossen Eingang STOP offen
Eingang PHOTO
geschlossen
Eingang PHOTO offen
EDGE
Herkömmliche Rippe
Eingang EDGE
geschlossen (Rippe nicht
gedrückt)
Eingang EDGE offen
(Rippe gedrückt)
Rippe mit resistivem Gummi
Eingang EDGE
geschlossen (Rippe
gedrückt)
Eingang EDGE offen
(Anomalie)
Rippe NICHT gedrückt:
8K2 zwischen Eingang
EDGE und Hauptleiter (-)
FCA
Endanschlag Öffnen
geschlossen
Endanschlag Öffnen offen
FCC
Endanschlag Schließen
geschlossen
Endanschlag Schließen
offen
mains Steuerung stromversorgt
Steuerung nicht
stromversorgt
overload
Überlastung
Stromversorgung Zubehör
Stromversorgung Zubehör
im Betriebsbereich
EINSTELLUNG DER LEISTUNG
UND DER BETRIEBSZEITEN

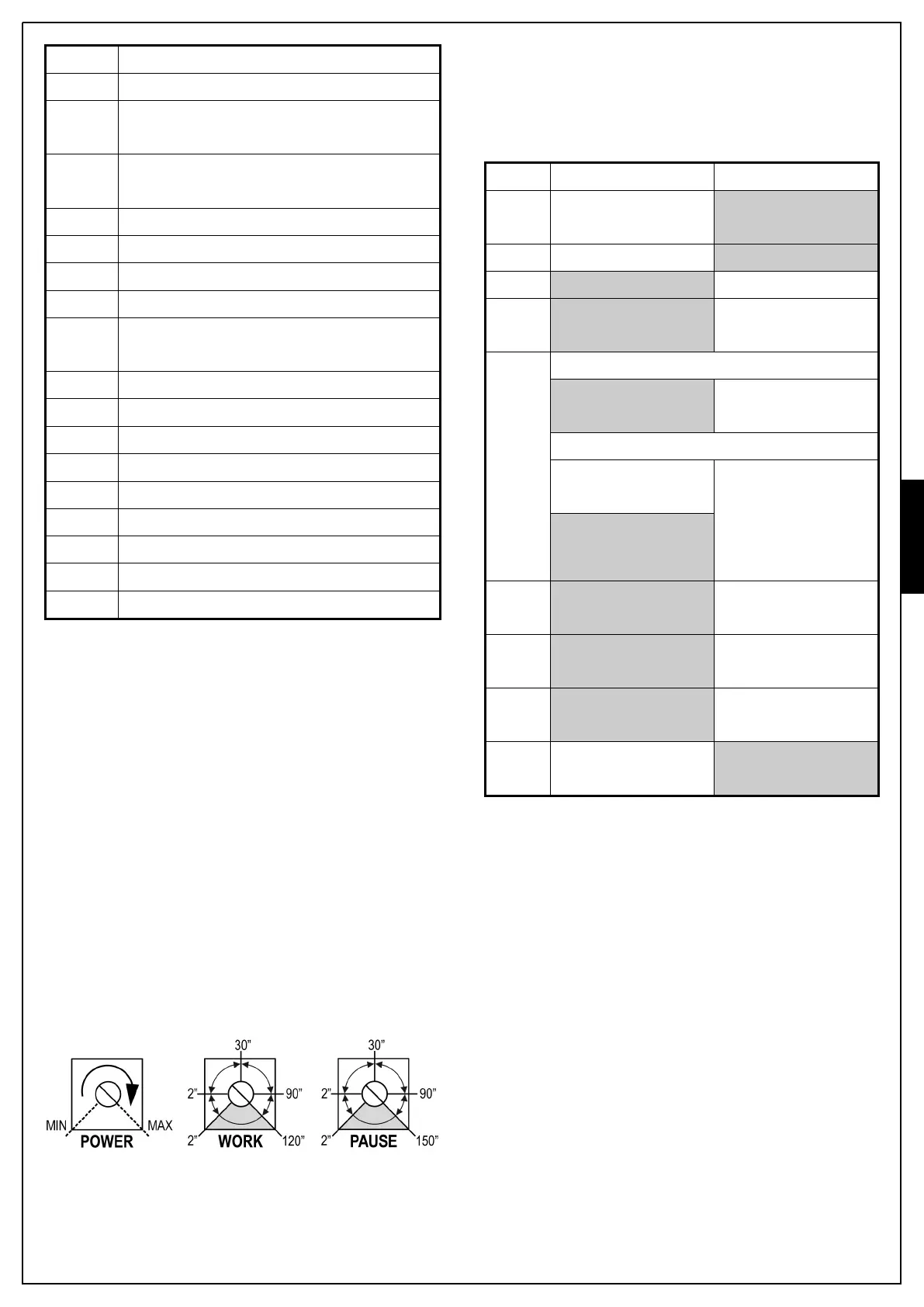

Leistung und Betriebszeiten sind mittels 4 an der Steuerung
vorhandenen Trimmern einstellbar:
POWER: Motorleistung.
WORK: Betriebszeiten der Motoren (2 ÷ 120 Sekunden).
m ACHTUNG: es wird empfohlen, die Einstellung der
Betriebszeit bei deaktivierter Verlangsamungsfunktion (DIP 5 OFF)
vorzunehmen.
m WICHTIG: zur Zeiteinstellung muss das Tor stehend
sein
PAUSE: Pausenzeit, die dem automatischen Wiederschließen
vorangeht (2 ÷ 150 Sekunden).
