Dimplex CDFI500-PRO - Instrucciones de Instalación

9
Instrucciones de instalación
Lea todas las instrucciones antes de instalar la unidad.
PRECAUCIÓN: Si el casete no se instala de acuerdo con las siguientes instrucciones, se podrían ocasionar
daños al equipo o se podría exponer al usuario a riesgos de incendio, lesiones graves, enfermedad o muerte.
!
NOTA: Se recomienda que durante la instalación de paneles de yeso y acabados, instale la placa de medios con
la bolsa proporcionada para evitar que el polvo y la suciedad entren en la unidad.

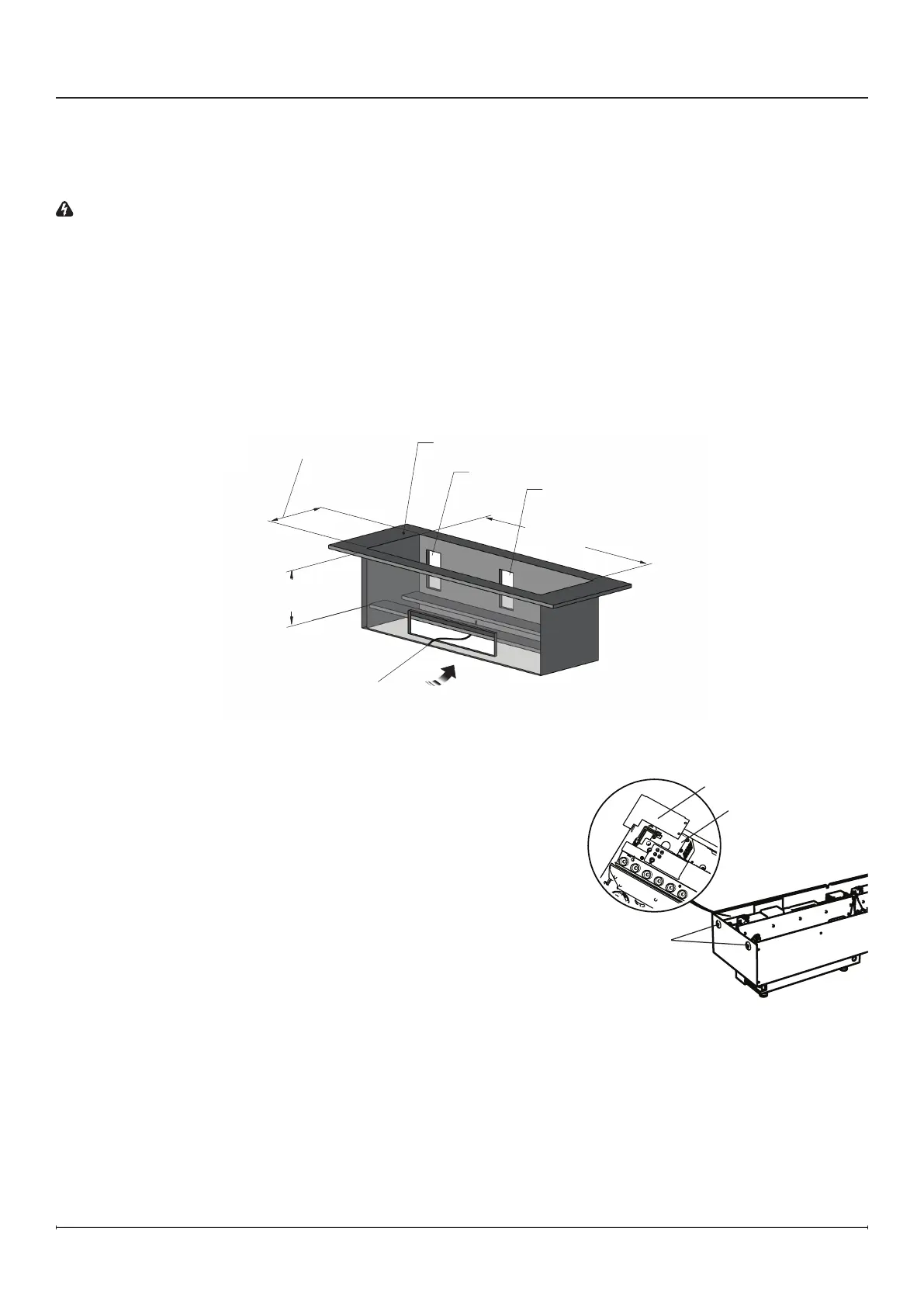

1. Use taquetes para marcar el entorno con las siguientes dimensiones internas/de abertura mínimas. Tenga en
cuenta que la placa de medios (incluida) y el juego de leños (opcional) requieren anchos de apertura diferentes -
véase la gura 2.
!
NOTA: Al momento de preparar la abertura para la unidad, deje un espacio libre de ¼ pu (6.4 mm) entre cada
supercie para facilitar la instalación.
Salida de agua principal
Entrada de aire fresco
CDFI500-PRO: 40 pu² (258 cm²)
CDFI1000-PRO: 80 pu² (516 cm²)
Salida del cableado eléctrico
Superficie de
instalación
Camino del aire
CDFI500-PRO: 20 ⅜ pu (518mm)
CDFI1000-PRO: 40 ⅜ pu (1025mm)
Conjunto de leños: 14¼ pu (362mm)
Placa de medios: 12¼ pu (311mm)
Ajustar de
9 pu - 9½ pu
(229 mm - 241 mm)
2. Si se conecta a la plomería, complete la conexión de agua de
acuerdo con las instrucciones en la sección “Plomería de casete”
(página 10).
3. En la esquina posterior izquierda de la unidad, retire los dos
tornillos que jan el tablero de la cubierta eléctrica (Figura4).
4. Complete el cableado de acuerdo con las instrucciones de la
sección “Instalación eléctrica” (página 11). Vuelva a instalar la
placa de cubierta eléctrica después de completar el cableado.
!
NOTA: Si utiliza el cable de alimentación opcional (CDFI-
PLUGKIT, se vende por separado), siga las instrucciones
proporcionadas con el kit.
5. Instale la unidad en el marco resistente de manera que se apoyen
sobre las dos soleras, una al frente y la otra en la parte posterior o
en una supercie nivelada. Asegúrese de mantener una abertura
para el aire.
6. Nivele la caja, de derecha a izquierda y de adelante hacia atrás,
utilizando las patas ajustables ubicadas en la parte inferior de la
unidad.
7. Asegure la unidad a la estructura permanente en cualquiera de los
extremos a través de un mínimo de dos agujeros (Figura4).
Figura 3
Instalación
Figura 4
Placa del cable
Placa de la cubierta
eléctrica
Oricios para
asegurar al marco
