10 www.dimplex.com
Instalación
para el CDFI1000-PRO and 40 pu
2
(258 cm
2
) para el CDFI500-PRO para
una producción óptima de bruma. La
toma de aire debe permitir que el aire
alcance la parte inferior del casete
Opti-myst (Figura 2 y 3). Si se
instala en el calentador Pro Box de
Opti-myst (opcional), no se requiere
una toma de aire adicional. El diseño
del calentador Pro Box de Opti-myst
incluye tomas de aire.
Para un rendimiento óptimo
mantenga un espacio libre de 16
pu (405 mm) sobre la supercie de
instalación. Mantenga un espacio
libre de 12 pu (305 mm) como
mínimo.
2. En la esquina posterior izquierda
de la unidad, retire los dos
tornillos que jan el tablero de la
cubierta eléctrica.
3. Coloque un cable conector de ⅜
pu (10mm) o ½ pu (13mm), no
incluido, apropiado para montar
en un oricio de ⅞ pu (22mm),
a la placa del cable y alimente
el cable eléctrico a través del
conector. Retire los dos tornillos
a los extremos que jan el tablero
para quitar la placa del cable y
tener acceso más fácilmente.
PRECAUCIÓN: Utilice un cable
de dos conductores de cubierta no
metálica con el cable de tierra (3
cables en total) para el suministro
eléctrico de entrada en las partes
movibles del casete. Utilice el cable
adecuado para cumplir con los
códigos municipales y nacionales de
consumo de energía nominal.
!
NOTA: Si instala varias unidades
cerca, necesitará conectar los cables
de forma paralela.
!
NOTA: El diseño del casete
Opti-myst
®
permite la instalación de
un interruptor de pared que controla
la alimentación a la unidad.
4. Conecte el cable negro (energía)
proveniente de la unidad al
cable de energía del suministro
eléctrico.
5. Conecte el cable blanco (neutral)
de la unidad al cable neutro del
suministro eléctrico.
6. Conecte el cable verde (a tierra)
proveniente de la unidad al cable
de tierra del suministro eléctrico.
7. Coloque todos los conectores
dentro de la unidad y je la
abrazadera del cable a la unidad
asegurándose que esté sujeta
únicamente de la cubierta del
cable de servicio.

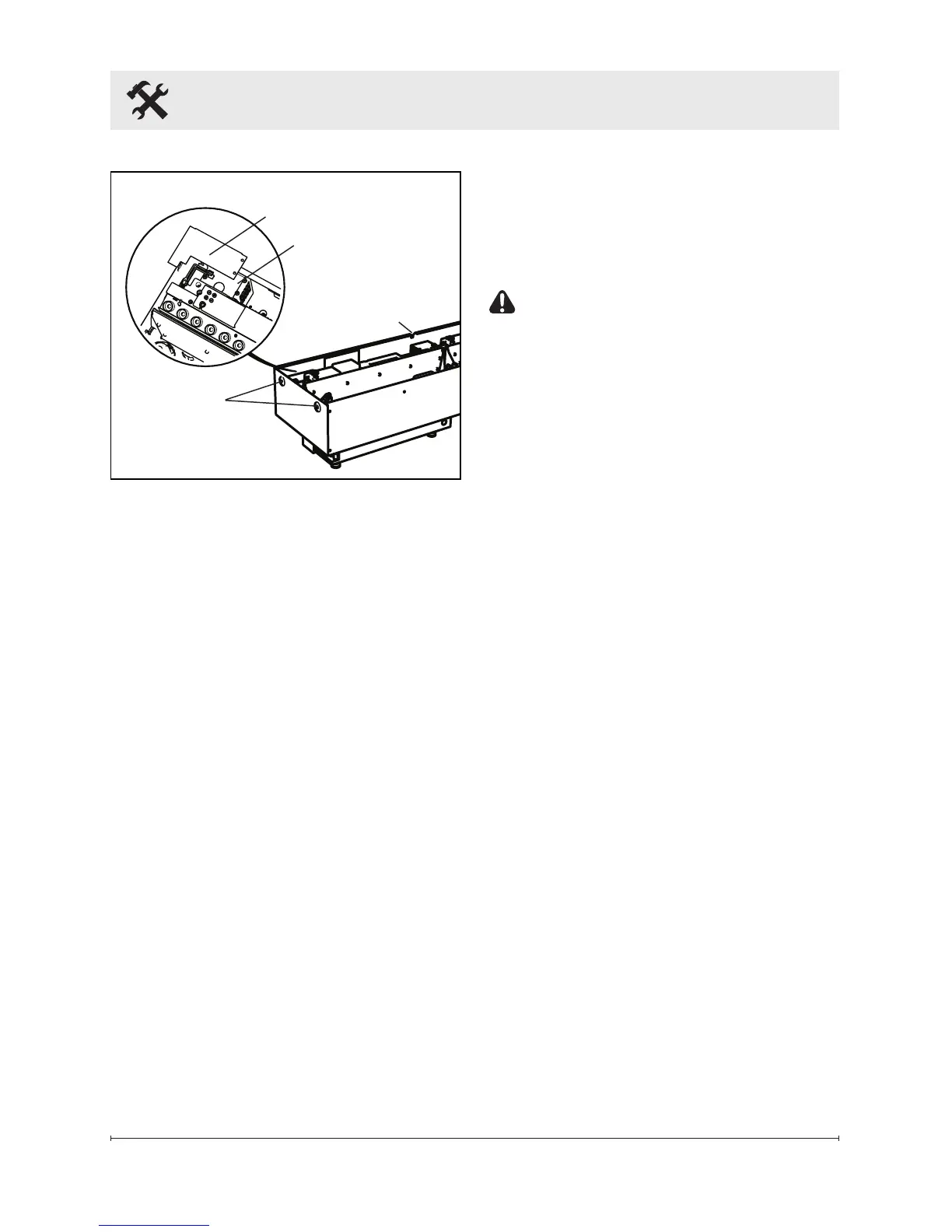

Figura 4
Placa del cable
Placa de la cubierta
eléctrica
Oricios para
asegurar al
marco
Cable de ali-
mentación para
el control jo
