Installation
RBF24DLX RBF24DLXWC
A 12 1/2 po (318 mm) 12 1/2 po (318 mm))
B 24 5/8 po (626 mm) 24 5/8 po (626mm)
C 22 3/8 po (568 mm) 22 3/8 po (568 mm)
D 22 1/8 po (562 mm) 22 1/8 po (562 mm)
E 12 1/8 po (307 mm) 12 1/8 po (307 mm)
F 23 3/8 po (595 mm) 23 3/8 po (595 mm)
G 25 1/4 po (640 mm) 25 1/4 po (640 mm)
H 19 po (483 mm) 19 po (483 mm)
I 22 7/8 po (581 mm) 22 7/8 po (581 mm)
J 47 3/4 po (1213 mm) 47 3/4 po (1213 mm)
K 33 3/4 po (857 mm) 33 3/4 po (857 mm)
L 33 3/4 po (857 mm) 33 3/4 po (857 mm)

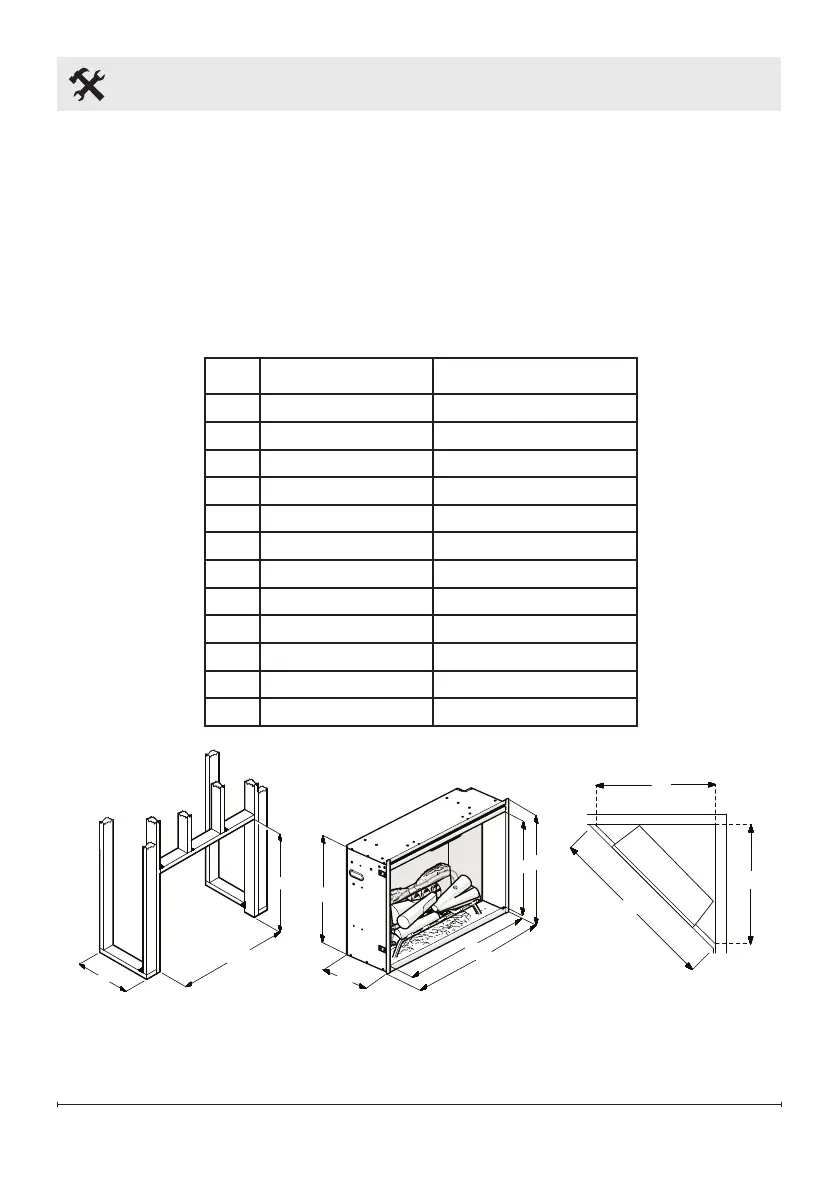

Dimensions brutes du bâti Dimensions du foyer Dimensions brutes du coin
Bâti
1. Le foyer électrique/foyer à insert
Revillusion
™
ne nécessite pas de
ventilation spéciale.
2. Pour réaliser l’ouverture brute, suivez
les dimensions du bâti ci-dessous.
!
REMARQUE : Les matériaux utilisés
pour le bâti ni doivent être coupés à des
dimensions précises (dimensions B et C),
car la bride d’auto-découpe de 1/4 po
(0,6 cm) ne sert qu’à créer un aspect ni.
G
F
I
H
E
D
J
K
L
C
B
A
