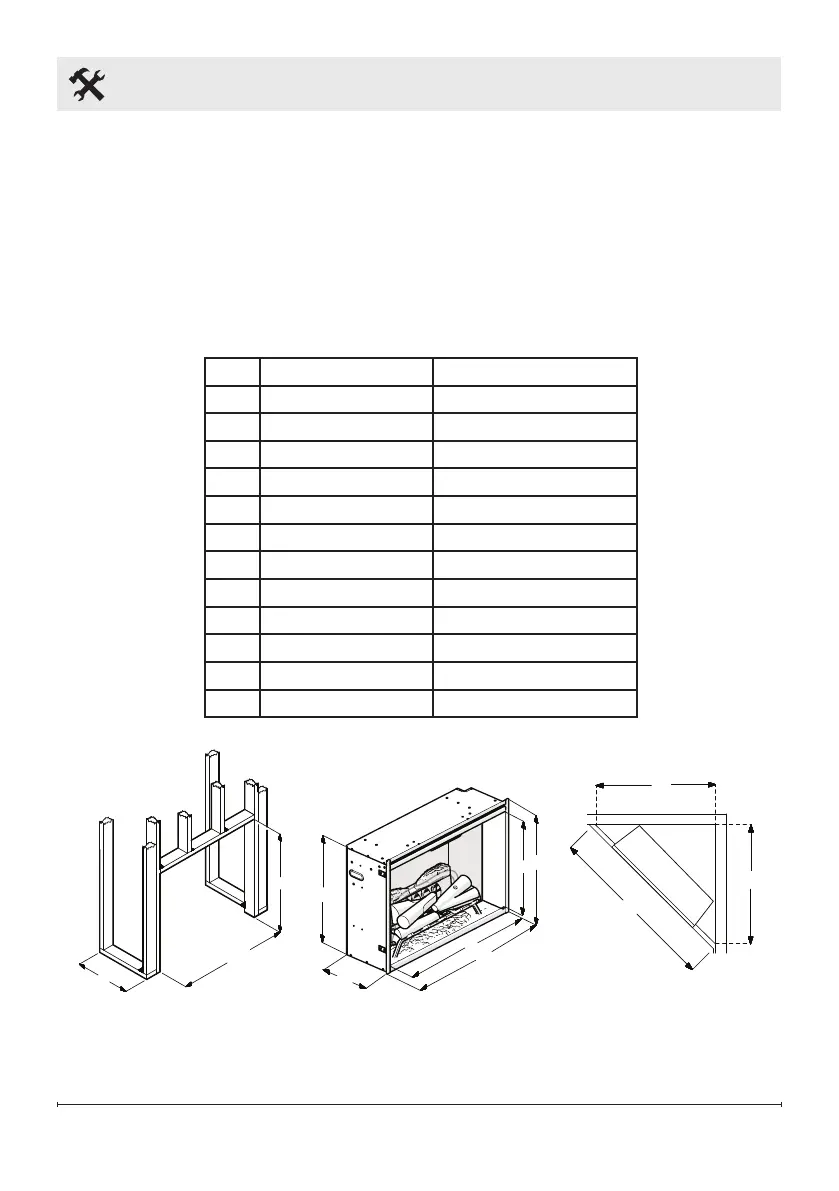

7
Instalación
RBF24DLX RBF24DLXWC
A 12 1/2" (318 mm) 12 1/2" (318 mm))
B 24 5/8" (626 mm) 24 5/8" (626mm)
C 22 3/8" (568 mm) 22 3/8" (568 mm)
D 22 1/8" (562 mm) 22 1/8" (562 mm)
E 12 1/8" (307 mm) 12 1/8" (307 mm)
F 23 3/8" (595 mm) 23 3/8" (595 mm)
G 25 1/4" (640 mm) 25 1/4" (640 mm)
H 19" (483 mm) 19" (483 mm)
I 22 7/8" (581 mm) 22 7/8" (581 mm)
J 47 3/4" (1213 mm) 47 3/4" (1213 mm)
K 33 3/4" (857 mm) 33 3/4" (857 mm)
L 33 3/4" (857 mm) 33 3/4" (857 mm)
Dimensiones Bastidor Oculto Dimensiones de Chimenea Dimensiones Esquina Oculta
Bastidor
1. La Chimenea Eléctrica/ Inserto de
Chimenea Revillusion™ no requiere de
ninguna ventilación en especial.
2. Para construir la abertura oculta,
siga las dimensiones del bastidor a
continuación.
!
NOTA: Los materiales usados para el
entorno terminado deben cortarse a las
dimensiones exactas (dimensiones B y C)
ya que la placa de auto-recorte de 1/4"
(0.6 cm) es solamente para crear una
apariencia de acabado.
G
F
I
H
E
D
J
K
L
C
B
A
