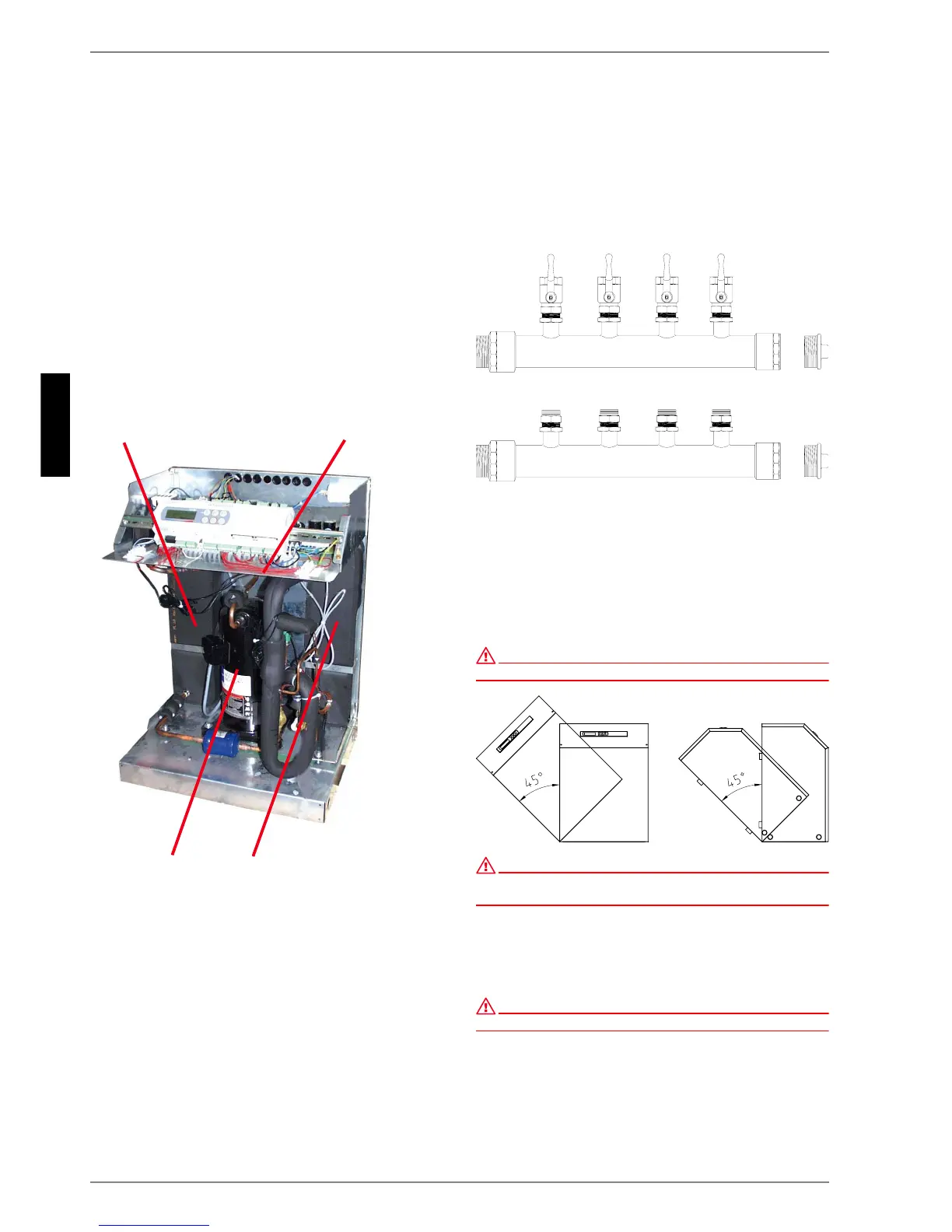

3 Appareil de base
Il s'agit d'une pompe à chaleur pour installation intérieure, prête
à brancher, avec jaquette en tôle, panneau de commande et ré-
gulateur intégré. Le fluide frigorigène R407C utilisé dans le cir-
cuit réfrigérant sans HCFC, non combustible et ne détruit pas la
couche d'ozone.
Sur le panneau de commande figurent toutes les pièces néces-
saires à l'utilisation de la pompe à chaleur. Une sonde pour me-
surer la température du mur extérieur et son petit matériel de
fixation ainsi qu'un collecteur d'impuretés sont livrés avec l'appa-
reil. Les raccordements pour la tension destinée au courant de
charge et de commande doivent être effectués par le client.
La ligne d'alimentation de la pompe à eau glycolée, installée par
le client, doit être raccordée au panneau de commande. A cette
occasion, prévoir un disjoncteur de moteur - pour le cas où ce se-
rait nécessaire.
Le collecteur avec le distributeur d'eau glycolée doit être réalisé
par le client.
1) Condenseur
2) Panneau de commande
3) Compresseur
4) Evaporateur
4 Accessoires
4.1 Distributeur d'eau glycolée
Le distributeur d'eau glycolée réunit les boucles du collecteur de
l'installation de source de chaleur pour former une conduite prin-
cipale qui, elle, est raccordée à la pompe à chaleur. Les robinets
à boisseau sphérique intégrés permettent de couper chaque cir-
cuit d'eau glycolée pour permettre une purge.
5 Transport
Le transport par chariot élévateur convient bien à un déplace-
ment sur surface plane. Si la pompe à chaleur doit être convoyée
sur une surface non plane ou dans des escaliers, il est possible
de le faire à l'aide de sangles, que l'on peut glisser directement
sous la palette en bois.
ATTENTION !
La pompe à chaleur n'est pas fixée à la palette en bois.
ATTENTION !
Lors du transport, l’angle d’inclinaison de la pompe à chaleur ne doit pas
dépasser 45° (dans tous les sens).
Pour soulever l'appareil sans palette, veuillez utiliser les orifices
prévus dans le châssis, sur les côtés. Pour cela, il vous faut reti-
rer les panneaux latéraux de l'habillage. Pour vous aider à porter
l'appareil, un tube quelconque fera l'affaire.
ATTENTION !
Ne pas soulever l'appareil en utilisant les orifices de l'habillage !
