www.dimplex.de D-3
Deutsch
5

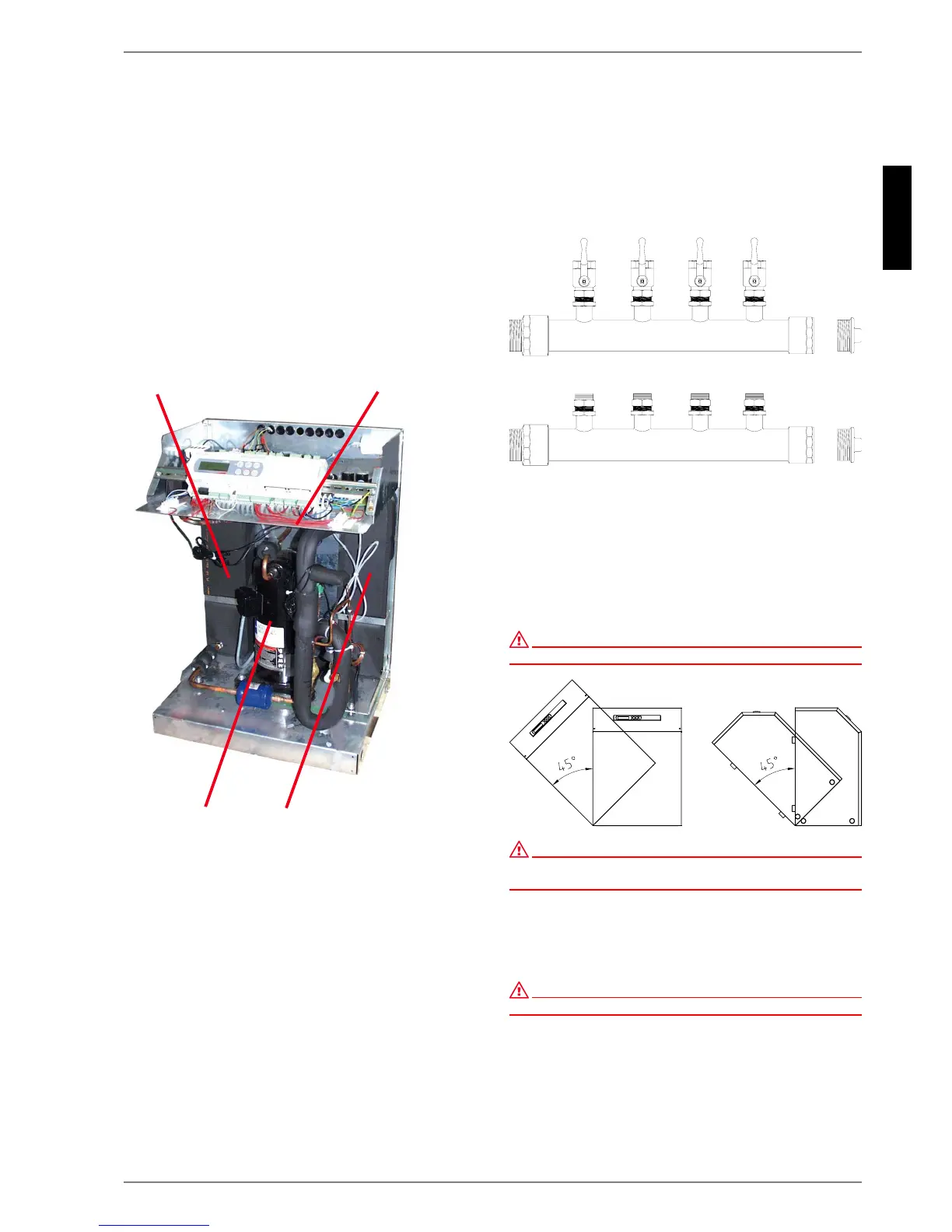

3 Grundgerät
Das Grundgerät besteht aus einer anschlussfertigen Wärme-
pumpe für Innenaufstellung mit Blechgehäuse, Schaltblech und
integriertem Regler. Im Kältekreis ist das Kältemittel R407C ein-
gefüllt. Das Kältemittel R407C ist FCKW-frei, baut kein Ozon ab
und ist nicht brennbar.
Am Schaltblech sind alle für den Betrieb der Wärmepumpe not-
wendigen Bauteile angebracht. Ein Fühler für die Außenwand-
temperatur mit Befestigungsmaterial sowie ein Schmutzfänger
liegen der Wärmepumpe bei. Die Spannungszuführung für Last-
und Steuerstrom ist bauseits zu verlegen.
Die Zuleitung der bauseits zu stellenden Solepumpe ist am
Schaltblech anzuschließen. Dabei ist - falls erforderlich - für
diese ein Motorschutz vorzusehen.
Der Kollektor mit Soleverteiler ist bauseits zu erstellen.
1) Verflüssiger
2) Schaltblech
3) Verdichter
4) Verdampfer
4 Zubehör
4.1 Soleverteiler
Der Soleverteiler vereinigt die Kollektorschleifen der Wärmequel-
lenanlage zu einer Hauptleitung, welche an die Wärmepumpe
angeschlossen wird. Mittels der integrierten Kugelhähne können
zum Entlüften einzelne Solekreise abgesperrt werden.
5 Transport
Zum Transport auf ebenem Untergrund eignet sich ein Hubwa-
gen. Muss die Wärmepumpe auf unebenem Untergrund oder
über Treppen befördert werden, kann dies mit Tragriemen ge-
schehen. Diese können direkt unter dem Holzrost hindurchge-
führt werden.
ACHTUNG!
Die Wärmepumpe ist nicht am Holzrost befestigt.
ACHTUNG!
Die Wärmepumpe darf nur bis zu einer Neigung von maximal 45° (in jeder
Richtung) gekippt werden.
Zum Anheben des Gerätes ohne Palette sind die seitlich im Rah-
men vorgesehenen Bohrungen zu benutzen. Die seitlichen Ver-
kleidungsbleche sind dabei abzunehmen. Als Tragehilfe kann
ein handelsübliches Rohr dienen.
ACHTUNG!
Gerät nicht an den Bohrungen in den Verkleidungsblechen anheben!
