Ditch Witch JT30 - Page 78

JT30 /JT30 All Terrain Operator’s Manual Prepare - 78
Plan Bore Path
CMW

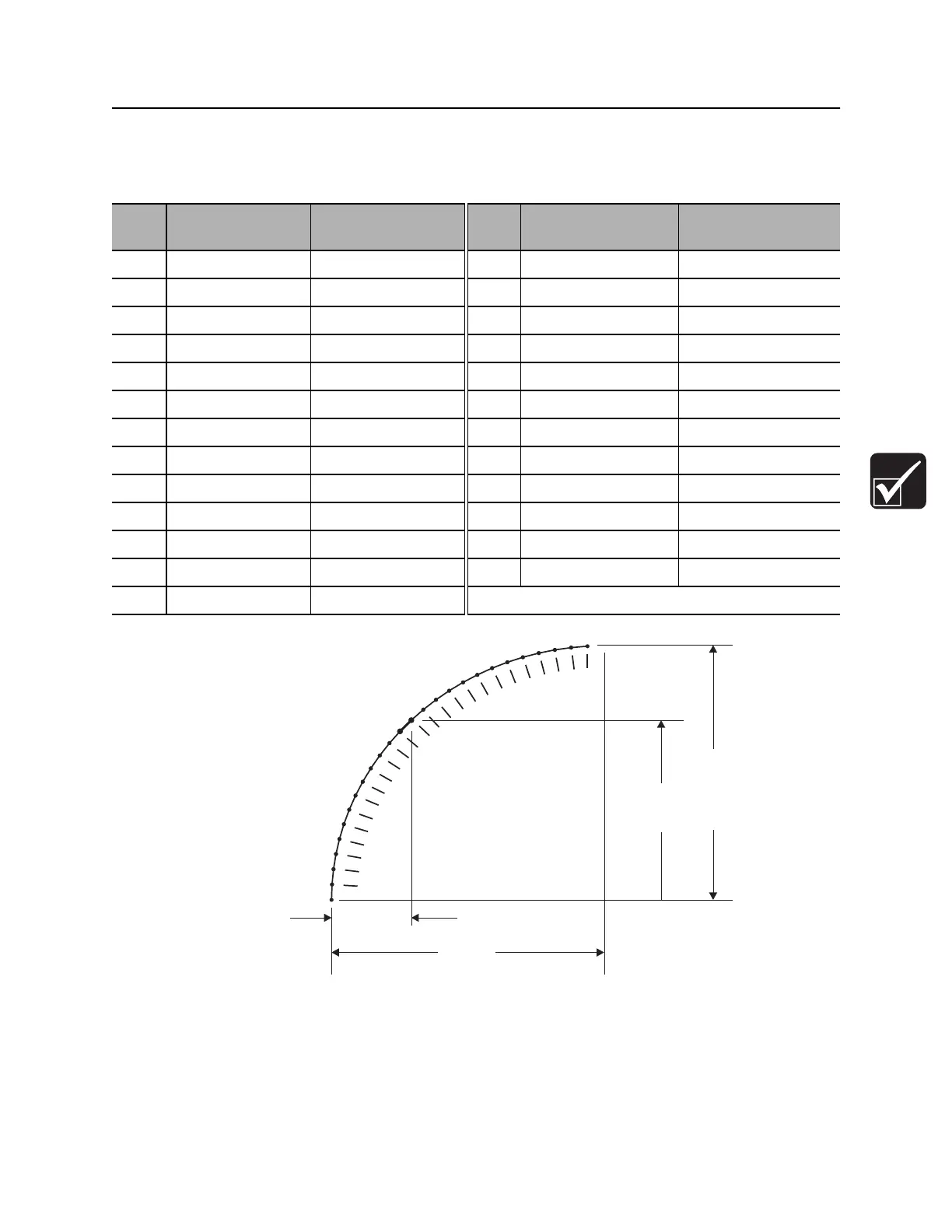

Pipe-By-Pipe Bend Limits
JT pipe
Pipe
(C)
Forward (B) Deflection (A) Pipe
(C)
Forward (B) Deflection (A)
1 9’ 10” (3.0 m) 0’ 3.7” (0.1 m) 14 120’ 4.2” (36.7 m) 57’ 3.8” (17.5 m)
2 19’ 7.6” (6.0 m) 1’ 3” (0.4 m) 15 126’ 3.7” (38.5 m) 65’ 1.9” (19.9 m)
3 29’ 4.2” (8.9 m) 2’ 9.6” (0.9 m) 16 131’ 9” (40.2 m) 73’ 4.2” (22.4 m)
4 38’ 11.4” (11.9 m) 4’ 11.7” (1.5 m) 17 136’ 8” (41.7 m) 81’ 10.5” (25.0 m)
5 48’ 4.7” (14.7 m) 7’ 9” (2.3 m) 18 141’ 0.4” (43.0 m) 90’ 8.3” (27.6 m)
6 57’ 7.6” (17.6 m) 11’ 1.4” (3.4 m) 19 144’ 9.9” (44.1 m) 99’ 9.3” (30.4 m)
7 66’ 7.8” (20.3 m) 15’ 0.7” (4.6 m) 20 148’ 0.5” (45.1 m) 109’ 0.9” (33.2 m)
8 75’ 4.8” (23.0 m) 19’ 6.9” (6.0 m) 21 150’ 7.9” (45.9 m) 118’ 6.8” (36.1 m)
9 83’ 10.1” (25.6 m) 24’ 7.6” (7.5 m) 22 152’ 8” (46.5 m) 128’ 2.4” (39.1 m)
10 91’ 11.3” (28.0 m) 30’ 2.6” (9.2 m) 23 154’ 0.7” (47 m) 137’ 11.3” (42.0 m)
11 99’ 8.1” (30.4 m) 36’ 3.6” (11.1 m) 24 154’ 10” (47.2 m) 147’ 9” (45.0 m)
12 107’ 0.1” (32.6 m) 42’ 10.4” (13.1 m) 25 155’ (47.2 m) 155’ (47.2 m)
13 113’ 10.9” (34.7 m) 49’ 10.6” (15.2 m)
j22om001t.eps
1
25
13
B
A
C
34.7m
113ft. 10.9in.
15.2m
49ft. 10.6in.
47.2m
155ft.
47.2m
155ft.
Pipe 13 is illustrated.
