Prepare - 79 JT30 /JT30 All Terrain Operator’s Manual

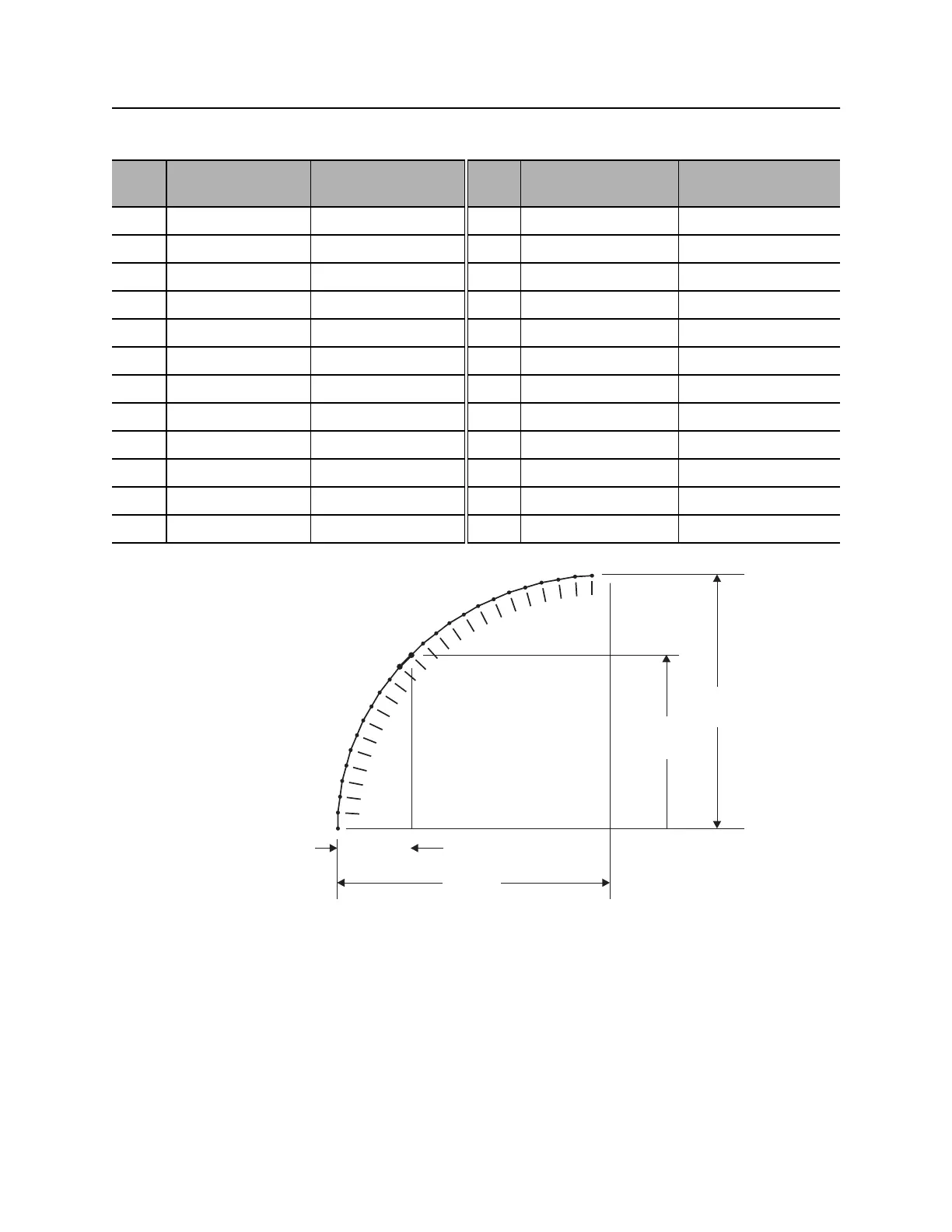

Plan Bore Path
CMW
AT Pipe
Pipe
(C)
Forward (B) Deflection (A) Pipe
(C)
Forward (B) Deflection (A)
1 9’ 4.7” (2.9 m) 0’ 3.7” (0.1 m) 13 108’ 2.9” (33.0 m) 48’ 6.2” (14.8 m)
2 18’ 9” (5.7 m) 1’ 2.6” (0.4 m) 14 114’ 3.2” (34.8 m) 55’ 8.8” (17.0 m)
3 28’ 0.3” (8.5 m) 2’ 8.8” (0.8 m) 15 119’ 9.7” (36.5 m) 63’ 3.8” (19.3 m)
4 37’ 2.2” (11.3 m) 4’ 10.2” (1.5 m) 16 124’ 10.1” (38.1 m) 71’ 3” (21.7 m)
5 46’ 2.2” (14.1 m) 7’ 6.6” (2.3 m) 17 129’ 4.3” (39.4 m) 79’ 6” (24.2 m)
6 54’ 11.9” (16.8 m) 10’ 10” (3.3 m) 18 133’ 4” (40.7 m) 88’ 0.2” (26.8 m)
7 63’ 6.8” (19.4 m) 14’ 8.1” (4.5 m) 19 136’ 8.9” (41.7 m) 96’ 9.3” (29.5 m)
8 71’ 10.5” (21.9 m) 19’ 0.8” (5.8 m) 20 139’ 7” (42.5 m) 105’ 8.8” (32.2 m)
9 79’ 10.6” (24.3 m) 23’ 11.9” (7.3 m) 21 141’ 10” (43.2 m) 114’ 10.3” (35.0 m)
10 87’ 6.6” (26.7 m) 29’ 5” (9.0 m) 22 143’ 5.8” (43.7 m) 124’ 1.3” (37.9 m)
11 94’ 10.3” (28.9 m) 35’ 4” (10.8 m) 23 144’ 6.5” (44.1 m) 133’ 5.4” (40.7 m)
12 101’ 9.1” (31.0 m) 41’ 8.5” (12.7 m) 24 145’ (44.2 m) 145’ (44.2 m)
j22om002t.eps
B
A
31m
101ft. 9.1in.
12.7m
41ft. 8.5in.
C
1
24
12
44.2m
145ft.
44.2m
145ft.
Pipe 12 is illustrated.
