JT30 /JT30 All Terrain Operator’s Manual Prepare - 80

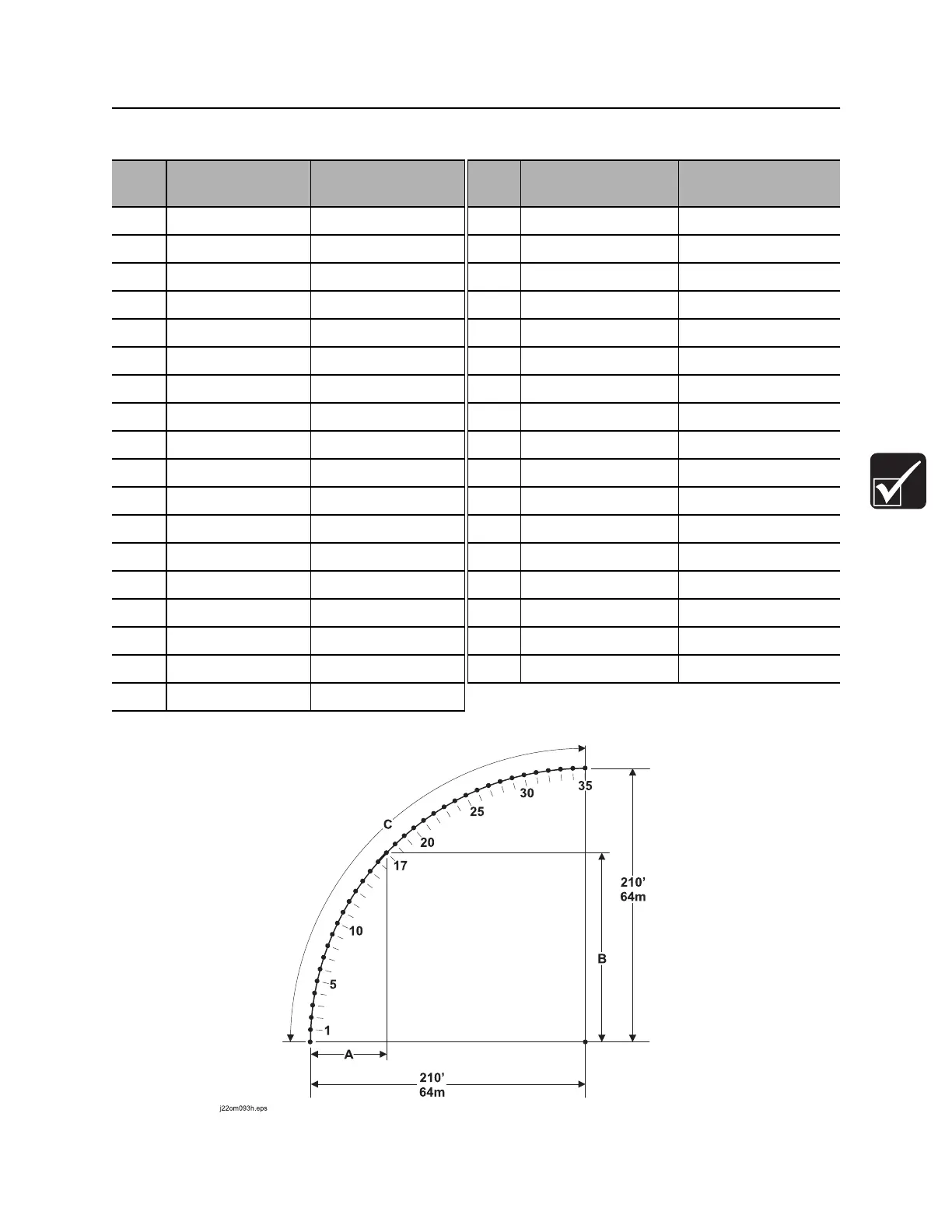

Plan Bore Path
CMW
AT cobble pipe
Pipe
(C)
Forward (B) Deflection (A) Pipe
(C)
Forward (B) Deflection (A)
1 9’ 4.8” (2.9 m) 0’ 2.5” (0.1 m) 19 157’ 10” (48.1 m) 71’ 5.7” (21.8 m)
2 18’ 9.3” (5.7 m) 0’ 10.1” (.3 m) 20 163’ 10.5” (49.9 m) 78’ 8.2” (24 m)
3 28’ 1.4” (8.6 m) 1’ 10.7” (.6 m) 21 169’ 7” (51.7 m) 86’ 1.7” (26.3 m)
4 37’ 4.8” (11.4 m) 3’ 4.3” (1 m) 22 174’ 11.5” (53.3 m) 93’ 10.3” (28.6 m)
5 46’ 7.3” (14.2 m) 5’ 2.9” (1.6 m) 23 179’ 11.8” (54.9 m) 101’ 9.6” (31 m)
6 55’ 8.7” (17 m) 7’ 6.3” (2.3 m) 24 184’ 7.7” (56.3 m) 109’ 11.6” (33.5 m)
7 64’ 8.7” (19.7 m) 10’ 2.7” (3.1 m) 25 188’ 11.2” (57.6 m) 118’ 3.9” (36.1 m)
8 73’ 7.2” (22.4 m) 13’ 3.9” (4.1 m) 26 192’ 10.2” (58.8 m) 126’ 10.5” (38.7 m)
9 82’ 4” (25.1 m) 16’ 9.7” (5.1 m) 27 196’ 4.5” (59.9 m) 135’ 7” (41.3 m)
10 90’ 10.7” (27.7 m) 20’ 8.3” (6.3 m) 28 199’ 6.1” (60.8 m) 144’ 5.4” (44 m)
11 99’ 3.3” (30.3 m) 24’ 11.4” (7.6 m) 29 202’ 2.9” (61.6 m) 153’ 5.3” (46.8 m)
12 107’ 5.4” (32.8 m) 29’ 6.9” (9 m) 30 204’ 6.8” (62.4 m) 162’ 6.6” (49.5 m)
13 115’ 5” (35.2 m) 34’ 6.7” (10.5 m) 31 206’ 5.8” (62.9 m) 171’ 9” (52.3 m)
14 123’ 1.8’ (37.5 m) 39’ 10.8” (12.2 m) 32 207’ 11.9” (53.3 m) 181’ .3” (55.2 m)
15 130’ 7.7” (39.8 m) 45’ 7” (13.9 m) 33 209’ 1” (63.7 m) 190’ 4.3” (58 m)
16 137’ 10.4” (42 m) 51’ 7.1” (15.7 m) 34 209’ 9” (63.9 m) 199’ 8.8” (60.9 m)
17 144’ 9.8” (44.1 m) 57’ 11.1” (17.7 m) 35 210’ (64 m) 210’ (64 m)
18 151’ 5.7” (46.2 m) 64’ 6.7” (19.7 m)
