CROSS5E CROSS5EH CROSS7E CROSS7EH CROSS8E
Alimentaciòn 230 V~ / 50 Hz 230 V~ / 50-60 Hz 230 V~ / 50 Hz 230 V~ / 50-60 Hz 230 V~ / 50 Hz
Consumo 1,5 A 1,2 A 2 A 1,5 A 3 A
Empuje 500 N 400 N 700 N 600 N 800 N
Condensador 12,5 µF - 16 µF - 22 µF
Carrera max 20 m 20 m 20 m 20 m 20 m
Velocidad 0,18 m/s 0,09 - 0,21 m/s 0,18 m/s 0,12 ÷ 0,20 m/s 0,18 m/s
Capacidad máxima 400 kg 450 kg 600 kg 600 kg 800 kg
Clase de servicio 3 - FRECUENTE 4 - INTENSO 4 - INTENSO 4 - INTENSO 4 - INTENSO
Número mínimo de
ciclos consecutivos
20 50 30 50 30
Intermitencia
S2 = 15 min
S3 = 25%
S2 = 30 min
S3 = 50%
S2 = 20 min
S3 = 50%
S2 = 30 min
S3 = 50%
S2 = 20 min
S3 = 50%
Temperatura -20 °C/+55 °C -20 °C/+55 °C -20 °C/+55 °C -20 °C/+55 °C -20 °C/+55 °C
Grado de proteciòn IP24D IP24D IP24D IP24D IP24D
Tablero electronico E1 73RM E1A 73RG E1A
2. REFERENCIAS ILUSTRACIONES
La garantía de funcionamiento y las prestaciones declaradas
se obtienen sólo con accesorios y dispositivos de seguridad
DITEC.
2.1 Referencias instalación tipo (fig. 1)
[1] Radio
[2] Luz de destellos
[3] Selector de llave
[4] Motorreductor + cuadro electrónico
[5] Fotocélulas
[6] Borde de goma - borde sensible
[7] Tope de parada
[8] Conectar la alimentación a un interruptor omnipolar de tipo
homologado que tenga una distancia de abertura de los
contactos de por lo menos 3 mm (no suministrado por DITEC).
La conexión a la red debe realizarse mediante canaleta
independiente y separada de las conexiones a los
dispositivos de mando y de seguridad.
2.2 Referencias motorreductor (fig. 3)
[9] Motor
[10] Cárter
[11] Desbloqueo manual
[12] Cuadro de mando
[13] Muelle de fin de carrera
[14] Piñón
[15] Fotocélulas en el interior del motorreductor
[16] Luz de cortesía (opcional)
[17] Kit baterías BATK7 (opcional, sólo CROSS5EH-7EH)
3. INSTALACIÓN
Todas las medidas aparecen expresadas en milímetros (mm),
salvo si se indica lo contrario.
3.1 Comprobaciones preliminares
Controlar la estabilidad de la hoja (descarrilamiento y caídas la-
terales), y el estado de las ruedas de deslizamiento y que las
guías superiores no provoquen roces.
La guía de deslizamiento debe fijarse firmemente en tierra,
completamente visible en toda su longitud y no debe presentar
irregularidades que pudieran obstaculizar el movimiento de la
hoja.
Deben instalarse los topes de parada en apertura y en cierre.
Nota: controlar que la cancela no pueda salir de las guías de
deslizamiento y caer.
Si la cancela presenta ranuras, cubrirlas para eliminar los puntos
de cizallado. Se aconseja instalar en los extremos de la hoja
dispositivos de seguridad para reducir las fuerzas de choque.

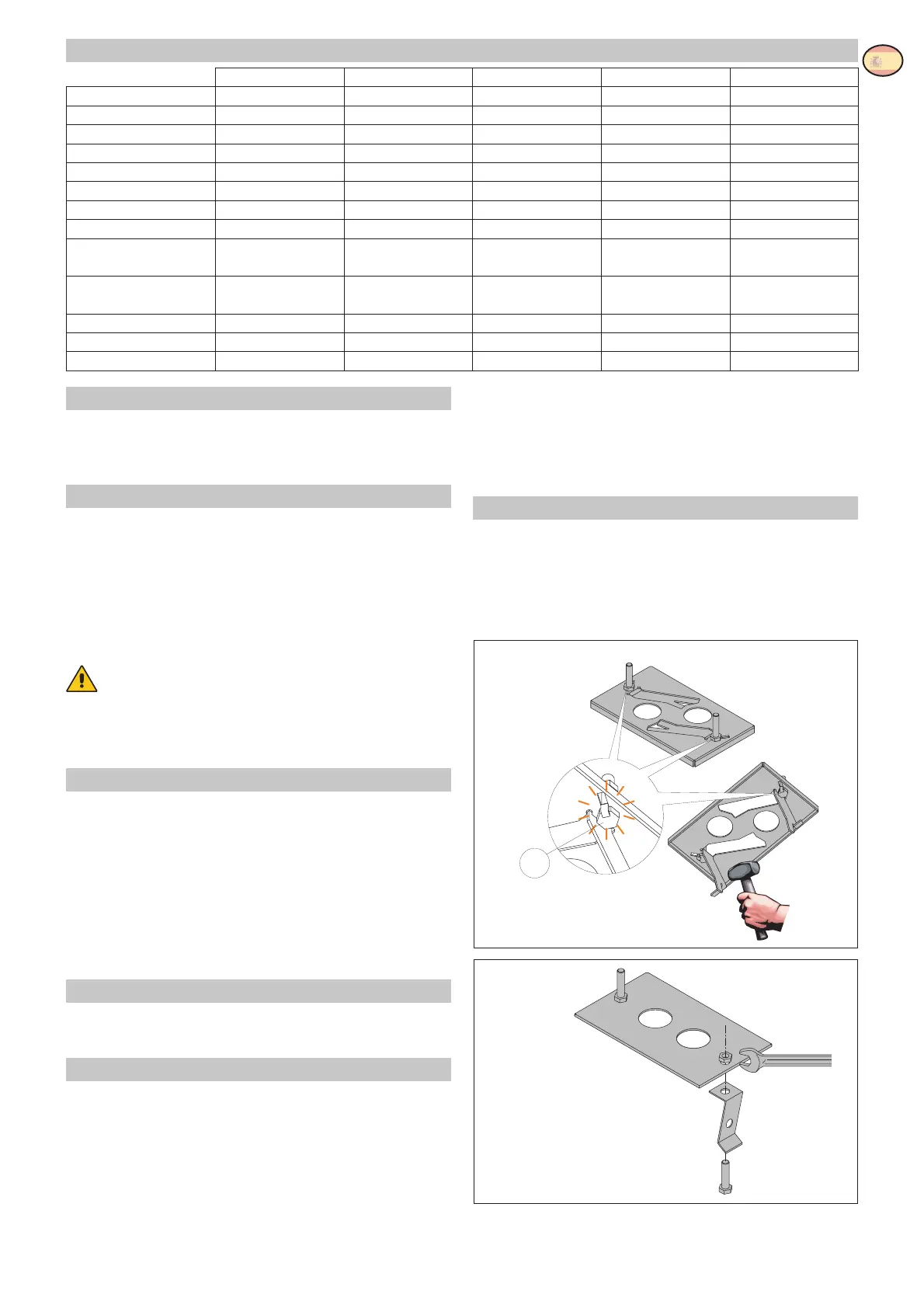

3.2 Predisposición placa de base
- Insertar los tornillos en la placa de base bloqueándolos
primero con una tuerca bajo [P], sucesivamente plegar la
lengüeta para evitar la salida del tornillo.
- Extraer las grapas preformadas hacia abajo ayudándose
con un martillo, para garantizar un correcto anclaje en el
hormigón.
