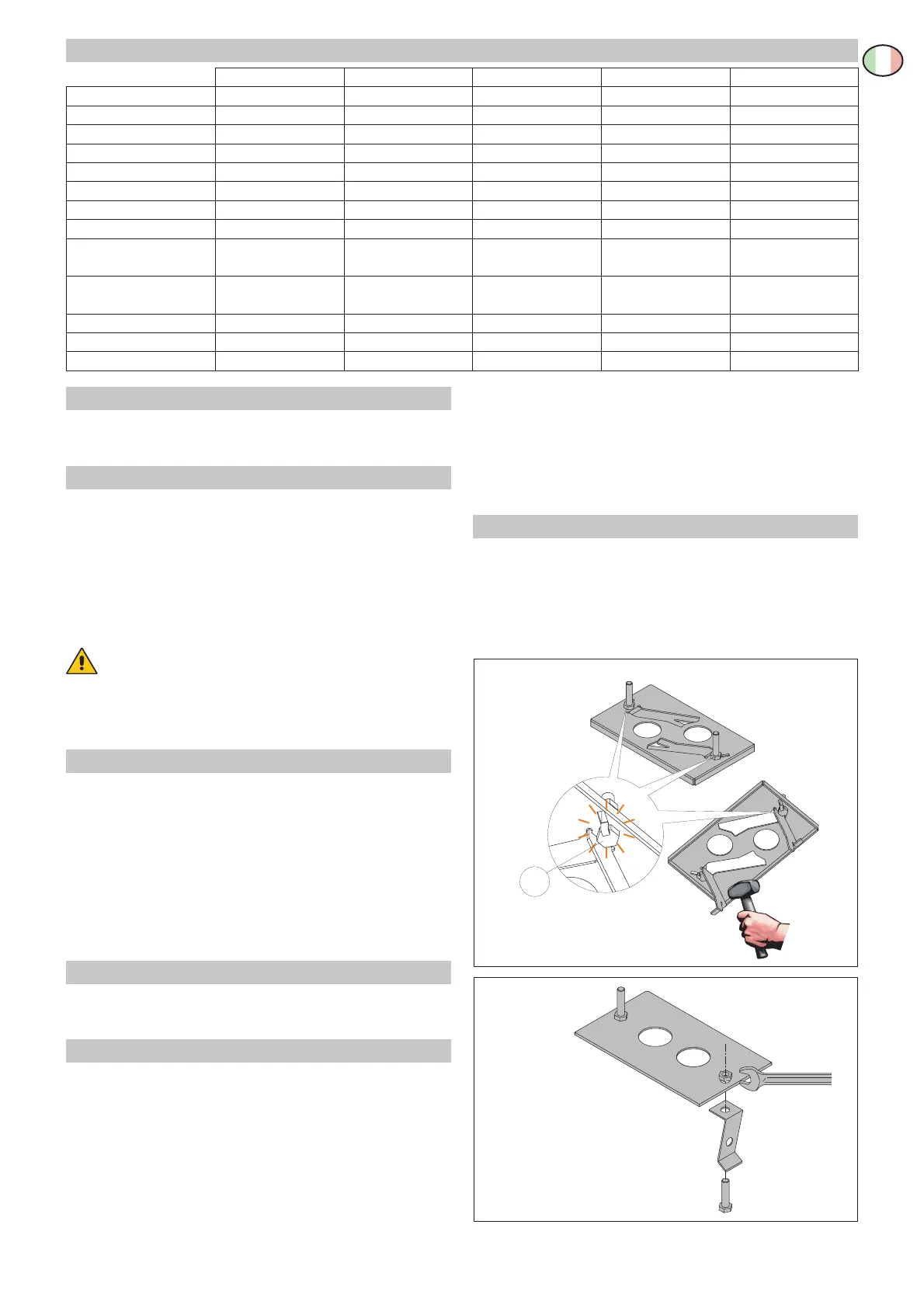

5
CROSS5-7-8 - IP1747
I
1. DATI TECNICI
CROSS5E CROSS5EH CROSS7E CROSS7EH CROSS8E
Alimentazione 230 V~ / 50 Hz 230 V~ / 50-60 Hz 230 V~ / 50 Hz 230 V~ / 50-60 Hz 230 V~ / 50 Hz
Assorbimento 1,5 A 1,2 A 2 A 1,5 A 3 A
Spinta 500 N 400 N 700 N 600 N 800 N
Condensatore 12,5 µF - 16 µF - 22 µF
Corsa massima 20 m 20 m 20 m 20 m 20 m
Velocità anta 0,18 m/s 0,09 - 0,21 m/s 0,18 m/s 0,12 ÷ 0,20 m/s 0,18 m/s
Peso massimo anta 400 kg 450 kg 600 kg 600 kg 800 kg
Classe di servizio 3 - FREQUENTE 4 - INTENSO 4 - INTENSO 4 - INTENSO 4 - INTENSO
Numero minimo cicli
consecutivi
20 50 30 50 30
Intermittenza
S2 = 15 min
S3 = 25%
S2 = 30 min
S3 = 50%
S2 = 20 min
S3 = 50%
S2 = 30 min
S3 = 50%
S2 = 20 min
S3 = 50%
Temperatura -20 °C/+55 °C -20 °C/+55 °C -20 °C/+55 °C -20 °C/+55 °C -20 °C/+55 °C
Grado di protezione IP24D IP24D IP24D IP24D IP24D
Quadro elettronico E1 73RM E1A 73RG E1A
2. RIFERIMENTI ILLUSTRAZIONI
La garanzia di funzionamento e le prestazioni dichiarate si otten-
gono solo con accessori e dispositivi di sicurezza DITEC.
2.1 Riferimenti installazione tipo (fig. 1)
[1] Radio
[2] Lampeggiante
[3] Selettore a chiave
[4] Motoriduttore + quadro elettronico
[5] Fotocellule
[6] Bordo in gomma - bordo sensibile
[7] Fermi battuta
[8] Collegare l’alimentazione ad un interruttore onnipolare
di tipo omologato con distanza d’apertura dei contatti di
almeno 3 mm (non di nostra fornitura)
Il collegamento alla rete deve avvenire su canala
indipendente e separata dai collegamenti ai dispositivi di
comando e di sicurezza.
2.2 Riferimenti motoriduttore (fig. 3)
[9] Motoriduttore
[10] Carter
[11] Sportellino di sblocco
[12] Quadro di comando
[13] Molla finecorsa
[14] Pignone
[15] Fotocellula interna
[16] Luce di cortesia (opzionale)
[17] Kit batterie BATK7 (opzionale, solo CROSS5EH-7EH)
3. INSTALLAZIONE
Tutte le misure riportate sono espresse in mm, salvo diversa
indicazione.
3.1 Controlli preliminari
Controllare la stabilità dell’anta (deragliamento e cadute laterali)
e lo stato delle ruote di scorrimento e che le guide superiori non
creino attriti.
La guida di scorrimento deve essere saldamente ancorata a
terra, completamente in luce per tutta la sua lunghezza e non
deve presentare irregolarità che potrebbero ostacolare il movi-
mento dell’anta.
Devono essere installate le battute di arresto in apertura e in
chiusura.
N.B.: verificare che il cancello non possa uscire dalle guide di
scorrimento e cadere.
Nel caso in cui il cancello presentasse delle feritoie, provvedere
alla copertura delle stesse per eliminare i punti di cesoiamento.
E’ opportuno installare alle estremità dell’anta dei dispositivi di
sicurezza per ridurre le forze d’urto.
3.2 Predisposizione della piastra di base
- Inserire le viti nella piastra di base bloccandole prima con
i dadi bassi [P], successivamente piegare la linguetta per
evitare la fuoriuscita della vite.
- Estrarre le zanche preformate verso il basso aiutandosi
con un martello, per garantire un corretto ancoraggio al
calcestruzzo.
P
CROSS7E
CROSS7EH
CROSS8E
CROSS5E
CROSS5EH
