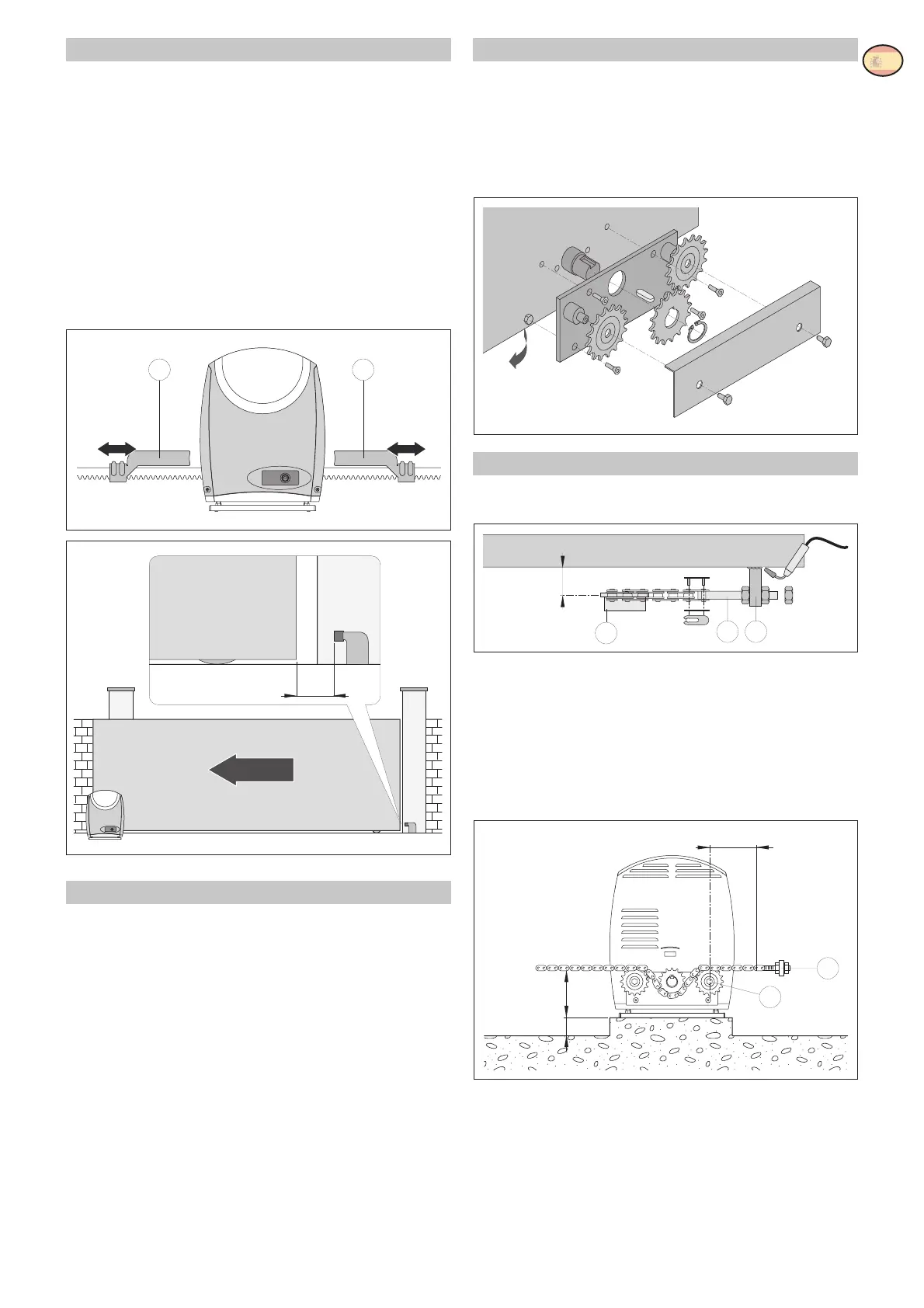

3.5 Regulación de fin de carrera
- Colocar manualmente la hoja en posición completamente
abierta y fijar los estribos de fin de carrera [L, R] en la cre-
mallera de modo que el fin de carrera de palanca supere
en apróx. 2/3 la longitud del estribo. Repetir la operación
con la hoja completamente cerrada.
- Regular, después de realizar algunas maniobras, la po-
sición del estribo de fin de carrera [L, R] de modo que
la cancela se pare apróx. 20 mm antes de los topes de
apertura y cierre.
Nota: (Sólo CROSS5EH-7EH) el kit fin de carrera es opcional
y sirve para detener la cancela antes de los topes de apertura
y cierre. En presencia de fines de carreras, la fase de reduc-
ción de la velocidad ocurre a corriente máxima para vencer los
eventuales roces presentes.
3.6 Funcionamiento por encoder
El automatismo CROSS5EH-CROSS7EH no necesita finales de
carrera, ya que está provisto de un encoder. Los topes deberán
ser necesariamente instalados. La cancela disminuye automáti-
camente la velocidad en proximidad de las paradas por tope.
Atención: una vez que ha llegado al tope de abertura o de
cierre, la cancela ejecuta una breve maniobra de desempeño
(inversión de la marcha) para facilitar el desbloqueo manual
del motorreductor.
3.7 Instalación CROSS7EHTC (sólo CROSS5EH-7EH)
Desbloquear el motorreductor (ver INSTRUCCIONES DE
USO). Quitar el piñón [14] . Fijar la placa portapiñones al mo-
torreductor. Colocar los piñones como se indica en la figura.
Pasar manualmente la cadena entre los piñones. Fijar la placa
de cobertura.
Atención: montando la cadena el sentido de marcha del motor-
reductor se invierte.
3.8 Instalación de la cadena
- Colocar en posición de apertura la cancela y fijar los
estribos [G] en la hoja como se indica en la figura.
- Conectar la cadena, montada anteriormente en el motor-
reductor, al tirante [H] y fijarla en el estribo [G].
- Fijar el estribo [G] en el lado opuesto de la cancela. Co-
nectar la cadena al tirante [H] y fijarla en el estribo [G]
(cortar la cadena sobrante).
Nota: con la cancela en posición de apertura y cierre
completos, controlar que se respete la distancia indicada
entre el centro piñón [Y] y el tirante [H].
- Bloquear definitivamente el motorreductor con las tuercas [F].
- Extender la cadena mediante los tirantes [H].
- Lubricar ligeramente la cadena y el piñón después del
montaje.
