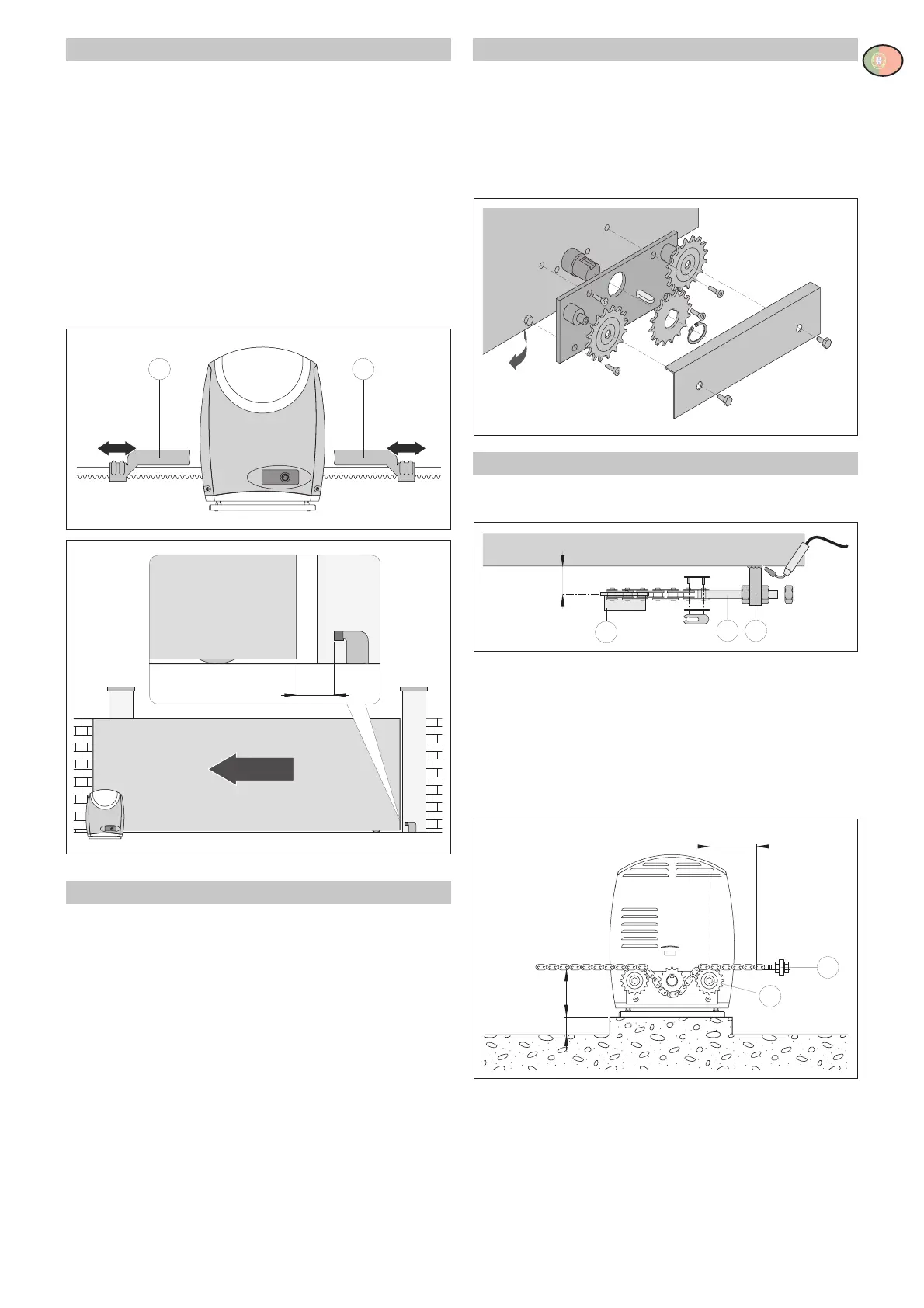

3.5 Regulação do fim-de-curso
- Mover manualmente a portinhola para a posição comple-
tamente aberta e fixar os estribos fim-de-curso [L, R] na
cremalheira de modo que o fim-de-curso em alavanca
ultrapasse o comprimento do estribo de aproximadamente
2/3. Repetir a operação com a portinhola completamente
fechada.
- Regular a posição do estribo fim-de-curso [L, R], de modo
que o portão pare uns 20 mm antes das batidas de aber-
tura e fechamento.
N.B.: (Somente CROSS5EH-7EH) o kit de fim de curso é
opcional e serve para bloquear o portão antes das batidas de
abertura e de fecho. Em presença de fim-de-curso a fase de
abrandamento realiza-se com corrente máxima para vencer os
eventuais atritos presentes.
3.6 Funcionamento com encoder
O CROSS5EH-CROSS7EH não necessita dos fins de curso,
pois, é equipado de encoder. Devem necessariamente ser insta-
lados os batentes. O portão reduz a velocidade automaticamente
em proximidade dos batentes.
Atenção: quando chegam nos batentes de abertura ou de fecho,
o portão realiza uma breve manobra de desempenho (inversão
de marcha) com a finalidade de facilitar o desbloqueio manual
do moto-redutor.
3.7 Instalação CROSS7EHTC (somente CROSS5EH-7EH)
Desbloquear o moto-redutor (ver INSTRUÇÕES DE UTILI-
ZAÇÃO). Retirar o pinhão [14] . Fixar a chapa porta-pinhões no
moto-redutor. Introduzir os pinhões conforme indicado na figura.
Fazer passar manualmente a corrente entre os pinhões. Fixar
a chapa de cobertura.
Atenção: ao montar a cadeia, o sentido de marcha do moto-
redutor é invertido.
3.8 Instalação da cadeia
- Mover o portão para a posição de abertura e fixar os
estribos [G] na portinhola, conforme indicado na figura.
- Ligar a cadeia, anteriormente montada no moto-redutor,
no tirante [H] e fixá-la no estribo [G].
- Fixar o estribo [G] no lado oposto do portão. Ligar a cadeia
no tirante [H] e fixá-la no estribo [G] (cortar a cadeia em
excesso).
N.B.: com o portão em posição de completos abertura
e fechamento, verificar que a distância indicada entre o
centro do pinhão [Y] e o tirante [H] seja respeitada.
- Bloquear definitivamente o moto-redutor com as porcas [F].
- Esticar a cadeia usando os tirantes [H].
- Lubrificar ligeiramente a cadeia e o pinhão depois da
montagem.
L R
OPENING
~20
40
Y
H
G
110
min 60
Y
H
50
