17
DOD - IP1733

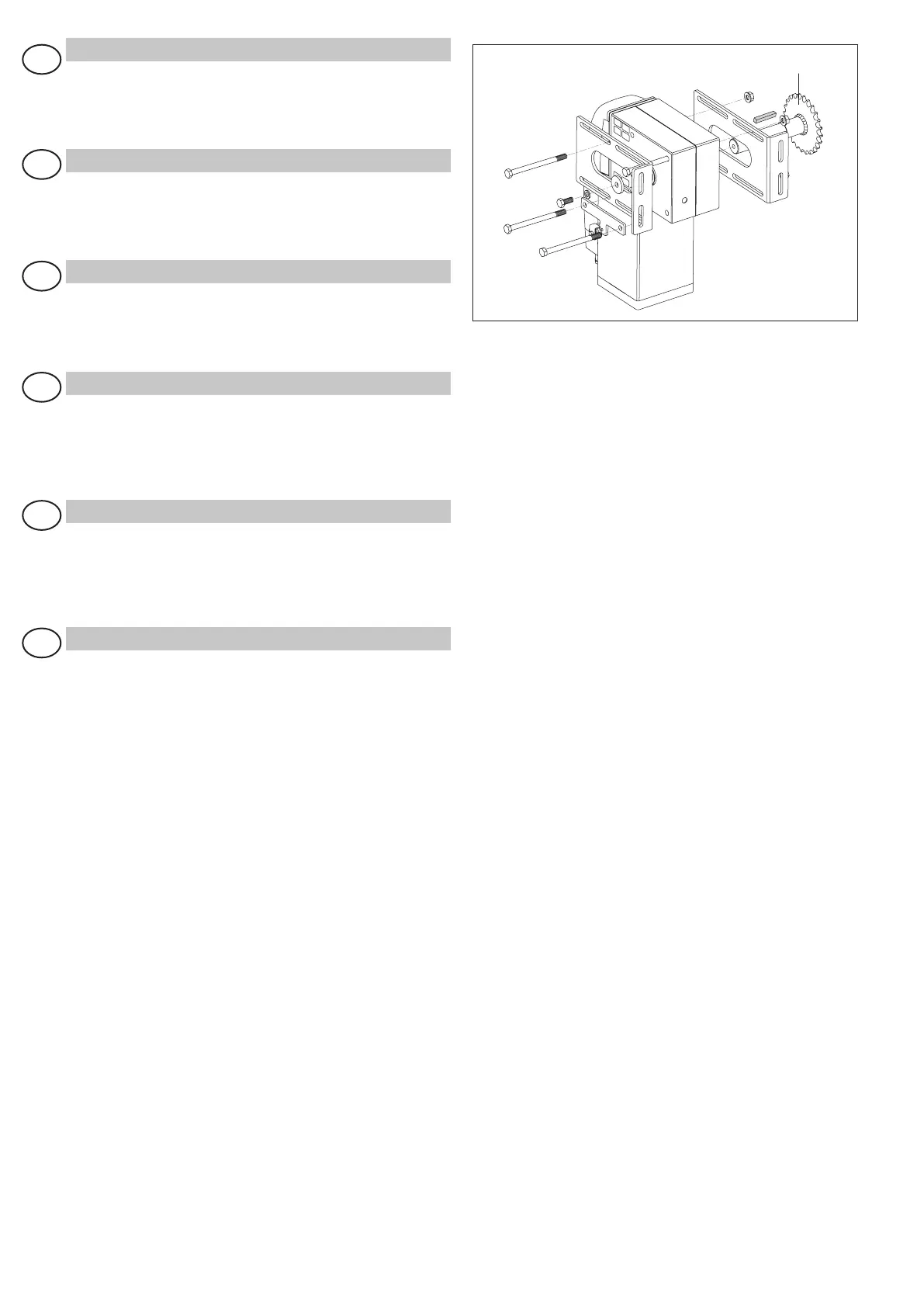

Fig. 4
4. Assemblaggio motore a catena
Assemblare al motore DOD12-14-15 le staffe di fissaggio a muro
e la staffa rinvio sblocco, inserire il perno con il pignone (DODT)
nella posizione richiesta per la trazione (in uno dei due lati del
motore), come indicato in figura.
4. Motor-chain link-up
Fasten the wall and release idle brackets to the DOD12-14-
15 motor and then fit on the pinion pin (DODT) in the traction
position (i.e. on either one of the two sides of the motor) as
shown in the figure.
4. Assemblage du moteur à la chaîne
Assembler au moteur DOD12-14-15 les pattes de fixation murale
et la patte du renvoi du dispositif de déverrouillage, insérer l’axe
avec le pignon (DODT) dans la position requise pour la traction
(sur l’un des deux côtés du moteur), comme l’indique la figure.
4. Montage des Motors an die Kette
W a n d b e f e s t i g u n g s b ü g e l u n d B ü g e l f ü r d e n
Entriegelungsumlenkblock am Motor DOD12-14-15 befestigen,
Stift mit Ritzel (DODT) in der gewünschten Position für den
Antrieb einsetzen (auf einer der beiden Motorseiten), wie in der
Abbildung angegeben.
4. Ensamblado del motor a la cadena
Ensamblar al motor DOD12-14-15 las patas de fijación mural
y la pata de reenvío del dispositivo de desbloqueo, insertar el
perno con el piñón (DODT) en la posición requerida para la
tracción (en uno de los dos lados del motor), como se indica
en la figura.
4. Montagem do motor na corrente
Montar ao motor DOD12-14-15 os estribos de fixação na parede
e o estribo de reenvio do desbloqueio, introduzir o pino com o
pinhão (DODT) na posição pedida para a tracção (num dos dois
lados do motor), como indicado na figura.
P
E
D
F
GB
I
