Dolmar ET-70 C - Handvatmontage; Inbedrijfname; Montage Van de Beschermkap; Montage Van Het Snoersnijmes

44
Montage van het snoersnijmes
- Het draadmes (D/8) wordt met twee schroeven aan de
beschermkap bevestigd.
Opmerking
Werddedraadlengtebijgesteld(zie“Bijstellenvandedraad”),
dan maait het draadmes de draadeinden tijdens het werk
automatisch op gelijke lengte.
Het apparaat wordt afgeleverd met gemonteerd draadmes!
INBEDRIJFNAME
LET OP: Bij alle werkzaamheden aan de elektrische draadmaaier in elk geval de motor uitschakelen, de netstekker uittrek-
ken en veiligheidshandschoenen dragen!
LET OP: De elektrische draadmaaier mag pas worden gestart als hij volledig gemonteerd en gecontroleerd is!

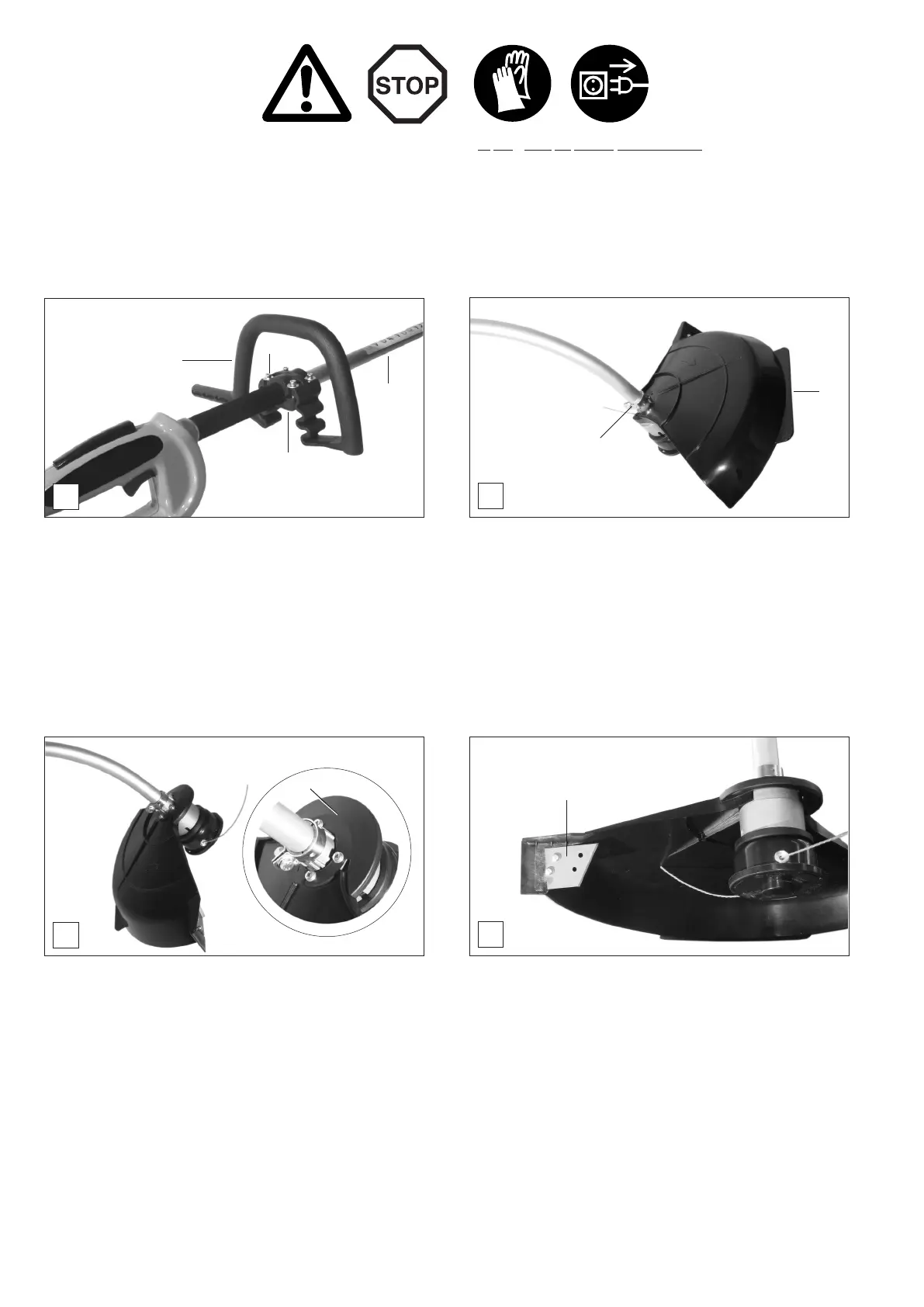

A
- Zet het handvat (A/1) op de steel (A/2). Plaats de
bevestigingsplaat (A/3) er aan de onderkant tegen en bevestig
deze voorlopig slechts losjes met de vier schroeven (A/4).
- Verschuif het handvat op de steel om de voor uw
lichaamsbouw geschikte positie te vinden.
- Draai de schroeven (
A/4) afwisselend en gelijkmatig aan.
B
Handvatmontage
- Zet de beschermkap (B/5) boven de bevestigingsklem
(B/6) op de steel en beweeg deze daarna tot de aanslag
naar beneden, in de richting van de draadkop.
- Draai de beschermkap nu 180 graden (zie afbeelding C).
C
D
Montage van de beschermkap
- Zet de bevestigingsplaat (C/7) erop en bevestig deze met vier
schroeven. Draai de schroeven afwisselend en gelijkmatig
aan.
1
2
3
4
5
6
7
8
