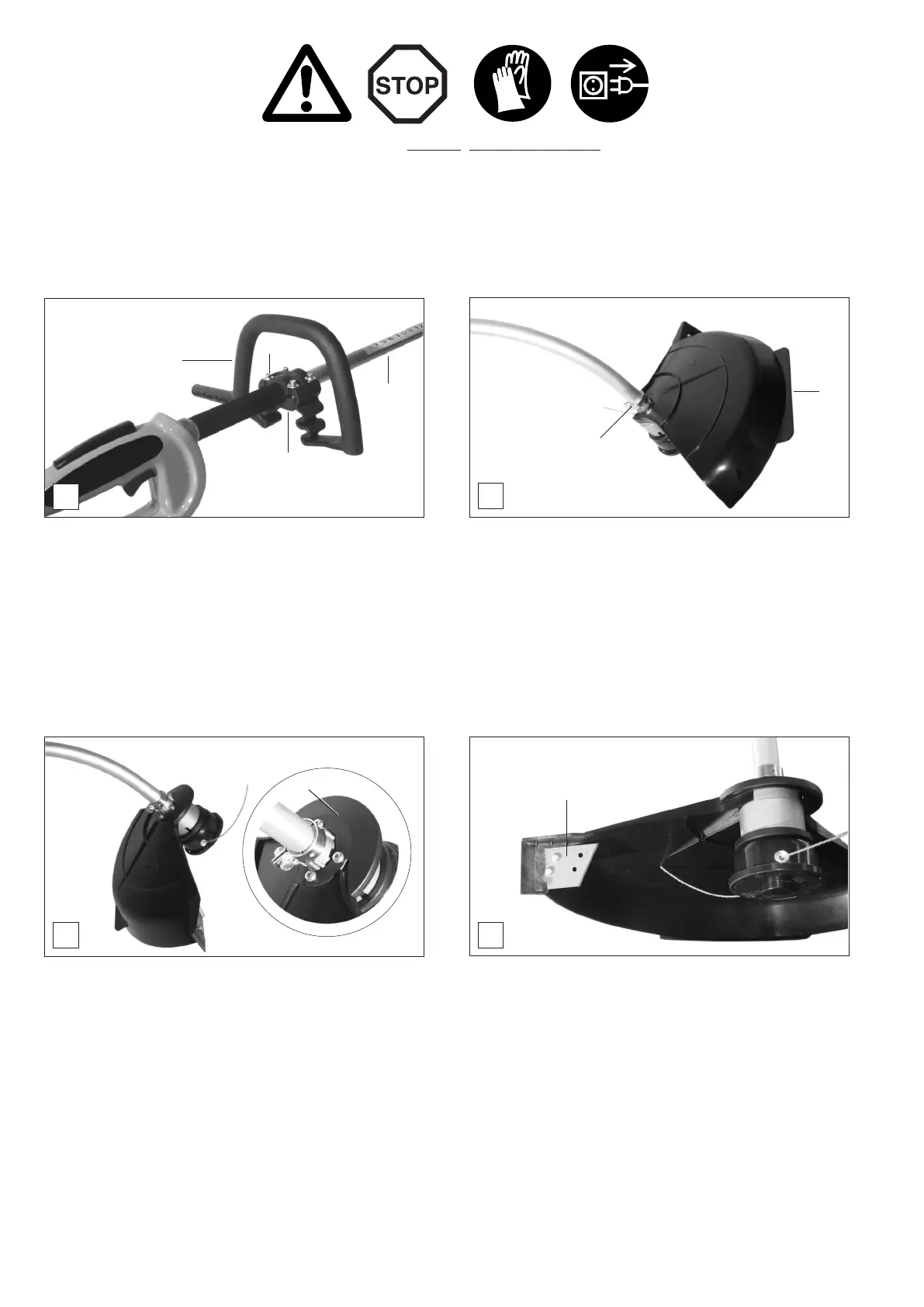

Montage des Fadenmessers
- Das Fadenmesser (D/8) wird mit zwei Schrauben an der
Schutzhaube befestigt.
Hinweis:
Erfolgte ein Nachstellen der Fadenlänge (siehe „Nachstellen
des Fadens“), schneidet das Fadenmesser die Fadenenden
während des Betriebes automatisch auf gleiche Länge.
Bei Auslieferung des Gerätes ist das Fadenmesser bereits
montiert!
INBETRIEBNAHME
ACHTUNG: Bei allen Arbeiten an dem Elektro-Trimmer unbedingt Motor ausschalten, Netzstecker ziehen und Schutzhand-
schuhe tragen!
ACHTUNG:
Elektro-Trimmer darf erst nach komplettem Zusammenbau und Prüfung gestartet werden!
A
- Handgriff (A/1) auf das Schaftrohr (A/2) setzen, Befesti-
gungsplatte (A/3) von unten gegensetzen und mit den vier
Schrauben (A/4) vorerst nur leicht befestigen.
- Durch Schieben des Handgriffs auf dem Schaftrohr eine
körpergerechte Position wählen.
- Schrauben (
A/4) wechselseitig und gleichmäßig fest-
schrauben.
B
Montage des Handgriffs
- Schutzhaube (B/5) oberhalb der Schelle (B/6) auf das
Tragrohr setzen und danach bis zum Anschlag nach unten
in Richtung Fadenkopf führen.
- Jetzt Schutzhaube um 180 Grad drehen (siehe Bild C).
C
D
Montage der Schutzhaube
- Befestigungsplatte (C/7) aufsetzen und mit vier Schrauben
befestigen. Schrauben wechselseitig und gleichmäßig
festziehen.
1
2
3
4
5
6
7
8
