Dolmar ET-70 C - Håndtagsmontering; Ibrugtagning; Montering Af Beskyttelseskappe; Montering Af Trådkniv

68
Montering af trådkniv
- Trådkniven (D/8) fastgøres med to skruer på
beskyttelseskappen.
Henvisning:
Hvis der er foretaget en efterindstilling af trådlængden (se
„Efterindstilling af tråden“), skærer trådkniven under driften
automatisk trådenderne af til samme længde.
Når maskinen leveres, er trådkniven allerede monteret!
IBRUGTAGNING
OBS: Ved al slags arbejde på el-trimmeren skal motoren være slukket, stikket tages ud af strømkontakten, og man skal
altid bruge arbejdshandsker!
OBS: El-trimmeren må først startes, når den er komplet samlet og afprøvet!

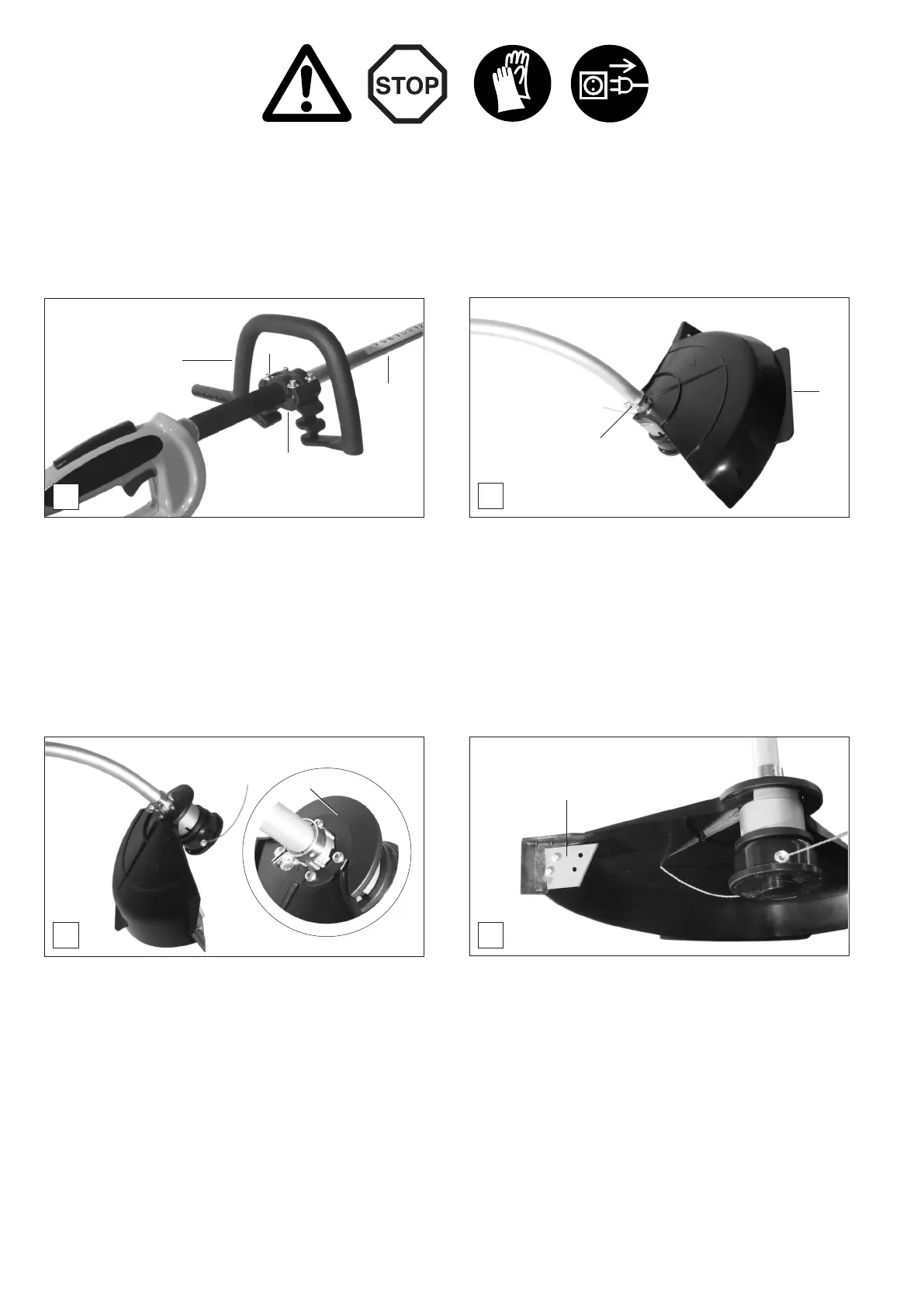

A
- Sæt håndtaget (A/1) på skaftrøret (A/2), sæt monteringspladen
(A/3) imod nedefra og fastspænd den let i hånden med de
reskruer(A/4).
- Vælg en position, der svarer til din egen størrelse, ved at
forskyde håndtaget på skaftrøret.
- Spænd skruerne (
A/4) fast skiftevis og ensartet.
B
Håndtagsmontering
- Sæt beskyttelseskappen (B/5) på bærerøret oven over
spændebåndet (B/6) og før den derefter nedad mod
trådhovedet indtil anslag.
- Drejnubeskyttelseskappen180grad(seg.C).
C
D
Montering af beskyttelseskappe
- Sæt monteringspladen (C/7) på og fastgør den med re
skruer. Spænd skruerne skiftevis og ensartet.
1
2
3
4
5
6
7
8
