9
Schneidwerkzeug Schutzhaube
Werkzeug/Schutzhauben Kombination
2-Faden-Schneidkopf Teil-Nr. 369 224 101
Schnittbereich: ø 400 mm / Ersatzfäden nur mit ø 2,0 mm verwenden! Teil-Nr. 680 010 204
15 m Teil-Nr. 369 224 060 Fadenmesser muss
120 m Teil-Nr. 369 224 062 montiert sein!
Achtung: Aufgrund bestehender Sicherheitsbestimmun-
gen nur die in der Tabelle aufgeführte Werkzeug/Schutz-
hauben Kombination verwenden!
Warnung:
Nur das hier aufgeführte Schneidwerkzeug
verwenden! Die Verwendung anderer Schneidwerkzeuge
kann zu erhöhter Unfallgefahr und zu Schäden am Gerät
führen und ist deshalb nicht zulässig!
E

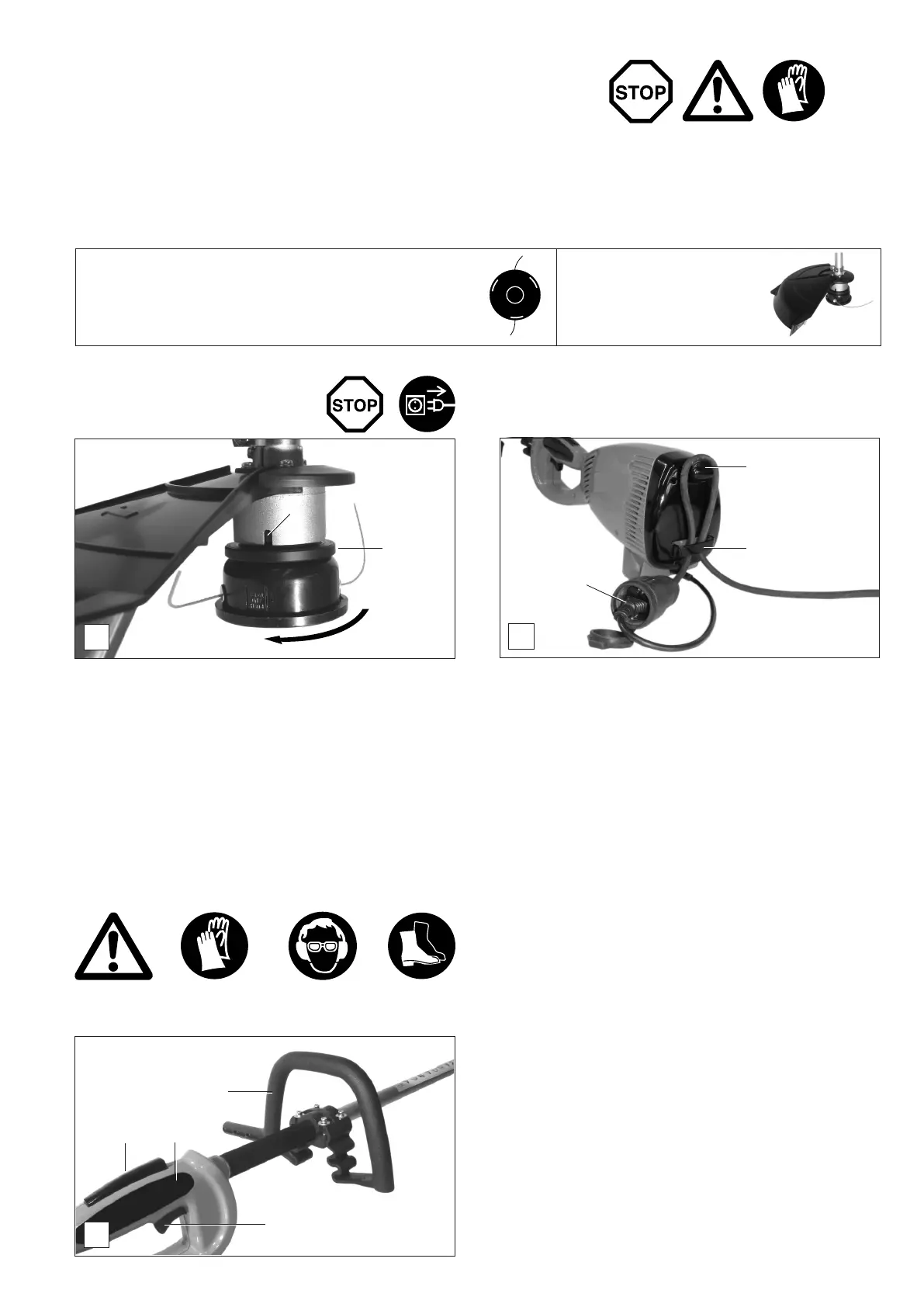

Montage des Fadenkopfes
ACHTUNG: Vor der Montage des Fadenkopfes unbedingt
Motor ausschalten und Netzstecker abziehen!
- Winkelschraubendreher in die Aussparung (E/9) stecken,
Fadenkopf leicht drehen, bis Fadenkopf blockiert.
- Fadenkopf in Pfeilrichtung abschrauben und Wickelschutz
(E/10) abnehmen.
Hinweis:
Bei Auslieferung des Gerätes ist der Fadenkopf und Wickelschutz
bereits montiert! Der eingeprägte Pfeil auf der Schutzhaube
zeigt die Drehrichtung des Schneidwerkzeuges an.
9
10
F
Zugentlastung
G
Elektro-Trimmer starten/stoppen
Unfallverhütungsvorschriften befolgen! Der Elektro-Trim-
mer darf erst nach komplettem Zusammenbau und Prüfung
gestartet werden!
Starten
- Sicheren Stand einnehmen und darauf achten, dass das
Schneidwerkzeug nicht den Boden oder andere Gegen-
stände berührt.
- Hinteren Handgriff (
G/14) umfassen, dabei wird die Sicher-
heits-Sperrtaste (G/15) hineingedrückt, vorderen Handgriff
(G/17) fest umfassen, EIN/AUS-Schalter (G/16) drücken.
Stoppen
- EIN/AUS-Schalter (
G/16) loslassen.
Achtung: Nach dem Ausschalten des Motors läuft das Schneid-
werkzeug noch einige Zeit nach!
Hinweis:
Der EIN/AUS-Schalter muss nach dem Loslassen
in Ausgangsposition zurückspringen. Ferner darf er sich
nicht durchdrücken lassen, wenn die Sicherheits-Sperrtaste
(G/14) nicht betätigt wird. Das Festsetzen des EIN/AUS-Schal-
ters ist verboten!
15
17
13
12
- Gerätestecker (F/11) in die Kupplung des Verlängerungs-
kabels stecken.
- Verlängerungskabel durch Öffnung (
F/12) führen und über
die obere Aufnahme (F/13) legen und Verlängerungskabel
festziehen.
- Verlängerungskabel an das Stromnetz anschließen.
11
16
14
