ATTENZIONE:prima di eseguire qualsiasi operazione sul decespugliatore spegnere
il motore e rimuovere il connettore della candela d’accensione.
Indossare sempre i guanti di protezione!
ATTENZIONE:avviare il decespugliatore solo dopo averne completato il
montaggio.

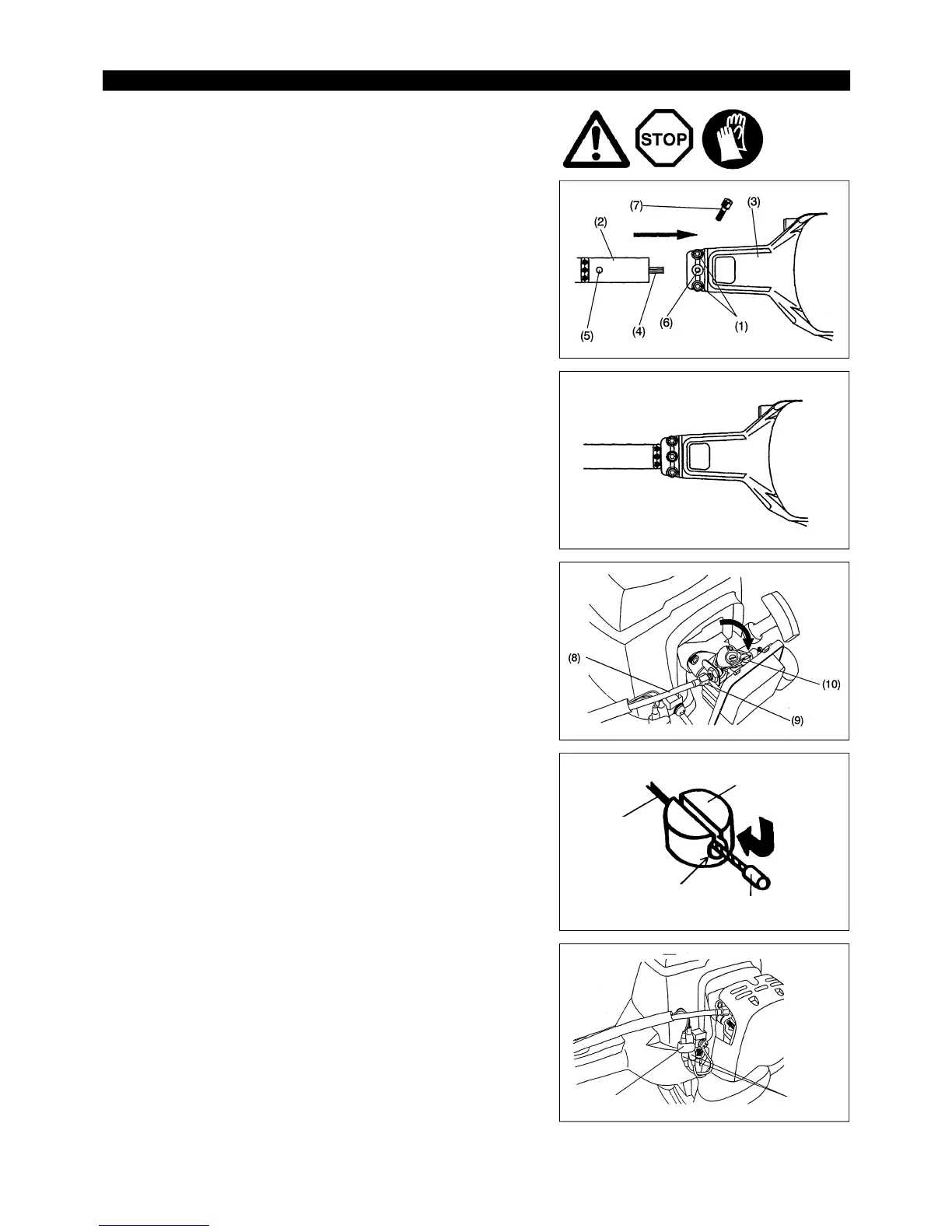

–Allentare i due bulloni (1) et inserire il tubo principale (2) nella frizione di scatola
(3).
–Inserire il tubo principale fino al punto di freccia. (Vedere lo schizzo alla
destra.) Se ne è difficile, far girare il alberino (4) un poco ed inserire
ancora una volta.
–Adattare il foro (5) del tubo principale (2) al foro di bullone (6) della frizione di
scatola, e serrare i bulloni allegati (7).
–Serrare i due bulloni (1) uniformemente a destra e a sinistra con chiave Allen
offerta.
MONTAGGIO DEL MOTORE E DELL'ALBERO
Collegamento del cordone d'interruttore
Collegare il cordone d'interruttore con i due cordoni dal motore inserendo l'uno
nel'altro.
–Fissare il raccordo di cordone con morsetto.
Morsetto
Raccordo
Montaggio del cavo di controllo
–Togliere la coperta del filtro dell’aria.
– Mettere il cavo di controllo (8) nel cavo di regolazione (9). Togliere il giunto
girevole (10) e mettere il cavo nel giunto girevole. A questo momento, fare
attenzione che il foro rotondo sia volto verso l’accessorio al bordo del filo
interno.
– Rilasciare il giunto girevole e confirmare che l’accessorio del filo interno è
adatto nel foro.
–Fissare la coperta del filtro dell’aria.
Giunto girevole
Inserire
Accessorio di estremità
Foro rotondo
Cavo di controllo
