Dolmar MS-3202 - Montaje de Motor y Eje

44
PRECAUCIÓN: Antes de realizar cualquier trabajo con la desbrozadora, apagar
el motor y separar el conector de la bujía.
Llevar siempre quantes!
PRECAUCIÓN: Arrancar la desbrozadora sólo después de haberlo montado
completamente.

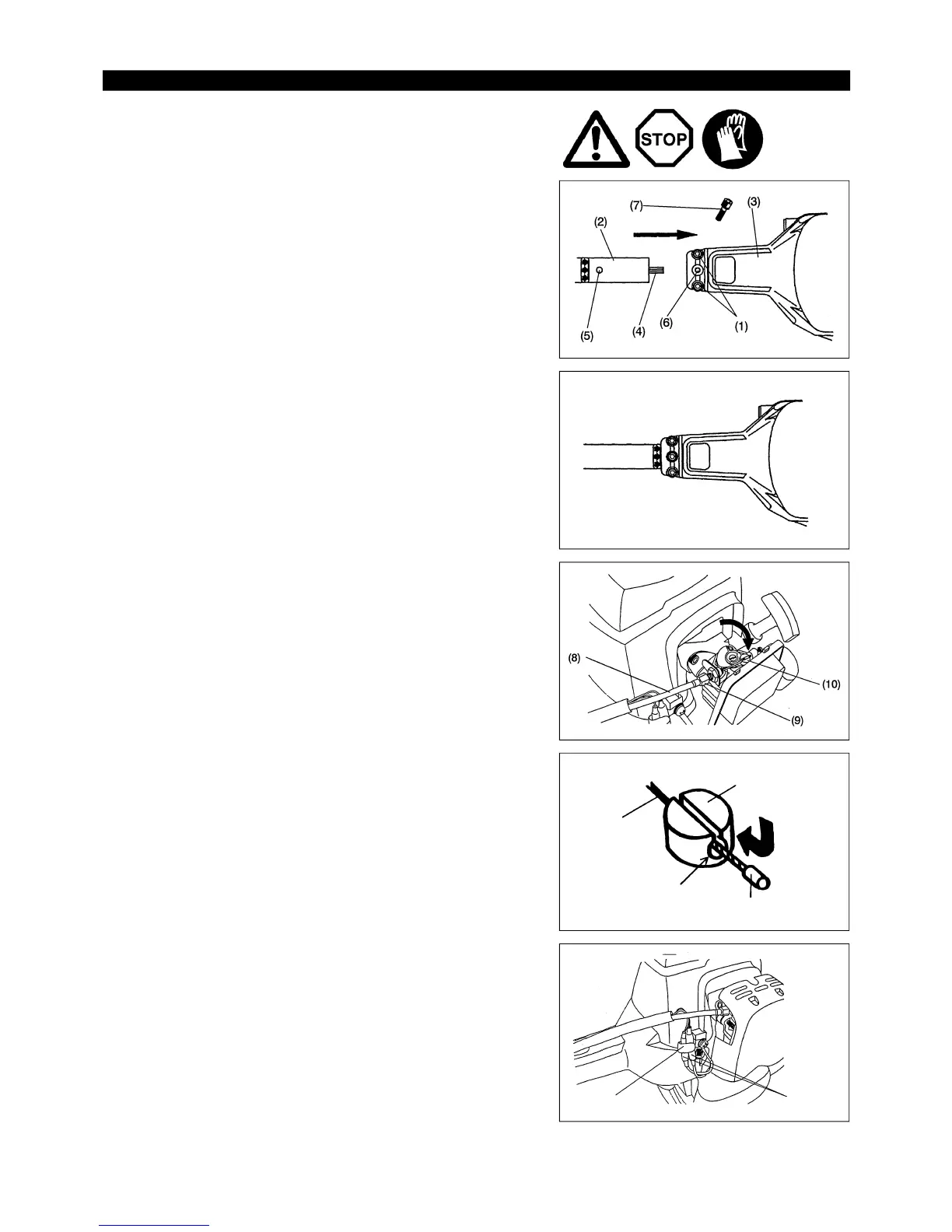

– Aflojar los dos pernos (1) e insertar el tubo principal (2) en el embrague de
caja (3).
–Insertar el tubo principal hasta a la flecha. (Ver el diagrama a la derecha.)
Si es difícil de insertar, volver el eje (4) un poco e insertar otra vez.
–Ajustar el agujero (5) del tubo principal (2) al agujero de perno (6) del
embrague de caja, y apretar los pernos anexos (7).
–Apretar los dos pernos (1) de modo uniforme a la derecha y a la izquierda con
llave Allen ofrecido.
Montaje del cable de control
– Remover la cubierta del filtro de aire.
– Poner el cable de control (8) en el cable de ajuste (9). Mover el eslabón
giratorio (10) y poner el cable en el eslabón giratorio. A este momento, tomar
buena nota de que el agujero redondo en el eslabón se orienta hacia el
accesorio al extremo del alambre interior.
– Soltar el eslabón giratorio y asegurarse de que el accesorio al alambre interior
sea puesto en el agujero.
– Fijar la cubierta del filtro de aire.
MONTAJE DE MOTOR Y EJE
Empalme del cordón del interruptor
Empalmar el cordón del interruptor con los dos cordónes desde el motor
insertando uno en oltro.
– Fijar el conectador del cordón con grapa.
Cable de control
Eslabón giratorio
Agujero redondo
Accesorio de extremo
Insertar
Grapa
Conectador
