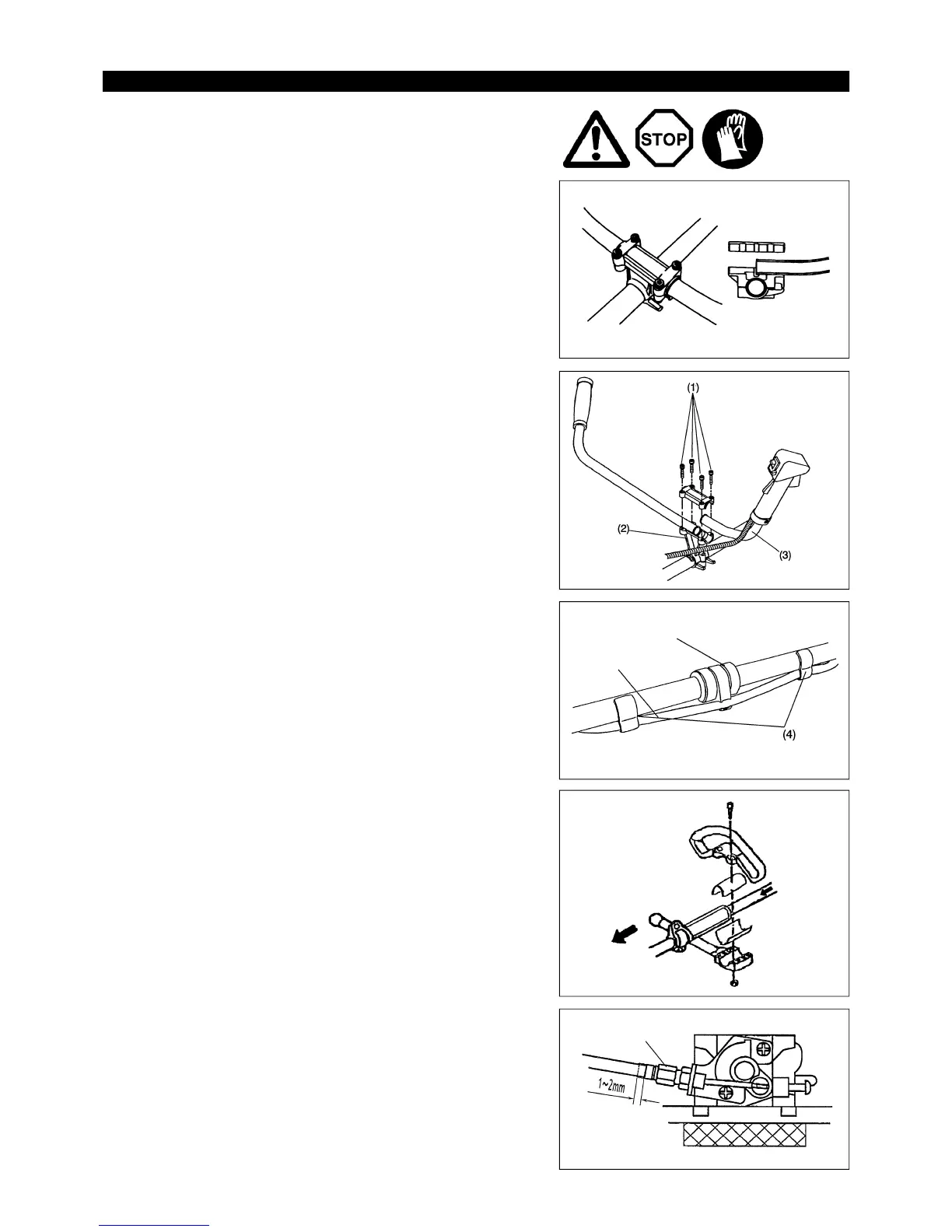

MONTAGGIO DELL’IMPUGNATURA
ATTENZIONE: prima di eseguire qualsiasi operazione sul Decespugliatore/
Tagliabordi spegnere il motore e rimuovere il connettore della
candela d’accensione. Indossare sempre i guanti di protezione!
ATTENZIONE: avviare il Decespugliatore/Tagliabordi solo dopo averne
completato il montaggio.
Per le macchine con modello di impugnatura U
–Mettere il ferramento di fissaggio della impugnatura in modo che la leva di
comando sia posizionata sul lato destro (sul lato manico) veduto dal lato
motore.
– Adattare il solco del pezzo di fissaggio dell’impugnatura à l’estremità
dell’impugnatura. Fissare temporaneamente il ferramento annesso con
quattro bulloni a testa esagonale con cava forniti.
– Regolare l’impugnatura a una posizione facile a operare, e serrare
fermamente i bulloni a testa esagonale con cava uniformemente a destra e a
sinistra con chiave Allen.
Per le macchine con modello di impugnatura E
–Montare temporaneamente i quattro bulloni a punta cava M5x25 (1) alla barra
dell’impugnatura (2) in modo che l’impugnatura (3) con leva di controllo sia
alla vostra destra.
– Regolare l’impugnatura a la posizione pronta a manovrare, e stringere i
bulloni a punta cava (1) con pressione uniforme applicata.
– Montare il cavo di comando (insieme con il cavo di massa) sull’impugnatura
con due morsetti (4) e gancio.
– Fare in modo che il cavo di comando non si attorcigli intorno alla barra
dell’impugnatura.
Per le macchine con il manubrio ad anello
– Fissare una barriera sul lato sinistro dell’utensile insieme all’impugnatura per
proteggere l’operatore.
– Assicurarsi che l’insieme impugnatura/barriera sia inserito tra il distanziatore
e il simbolo della freccia.
AVVERTENZA: Non rimuovere o accorciare il distanziatore. Il distanziatore
mantiene una certa distanza tra le mani. Impostare l’insieme
impugnatura/barriera vicino all’altra impugnatura oltre la
lunghezza del distanziatore può provocare la perdita di
controllo dell’utensile con gravi lesioni personali.
REGOLAMENTO DEL CAVO DI COMANDO
Fare il regolamento di modo che il cavo di comando sia fornito con un gioco
d’un a due mm, quando la leva del diffusore č messa a bassa velocitŕ con
bullone di regolazione del carburatore.(La lama o la testa da taglio con filo di
nylon non deve girare quando il motore č al minimo.)
Cavo di comando
Gancio
Bullone di regolazione
Al motore
MS-3202
MS-3202 E
MS-3202/3202 E
MS-3212
Simbolo
della freccia
