29
Capovolgere la macchina per sostituire con facilitá la lama o la testa da taglio
con filo di nylon.
– Inserire la chiave esagonale nel foro della scatola degli ingranaggi e far
ruotare la rondella (3) fino a che si blocca.
– Allentare il dado (con filettatura sinistrorsa) con una chiave a tubo, quindi
togliere il dado (1) e la rondella di fissaggio (2).
Con la chiave esagonale ancora in posizione
– Montare la lama sull’albero in modo che la guida della rondella combaci con il
foro della lama. Installare la rondella di fissaggio e bloccare la lama con il
dado.
(Coppia di serraggio: 13-23 N㨯m)
NOTA: Indossare i guanti quando si tocca la lama.
NOTA: Il dado di fissaggio della lama da taglio (con rondella elastica) è un
pezzo di consumo. Se c’è qualunque usura o deformazine, cambiare il
dido.
NOTA: in questo caso la rondella di fissaggio (2) ed il dado (1) non sono
necessari. La testa da taglio con filo di nylon deve andare sopra la
rondella (3).
– A vvitare la testa da taglio con filo di nylon sull’albero.
– Verificare che la lama abbia il lato corretto rivolto verso l’alto.

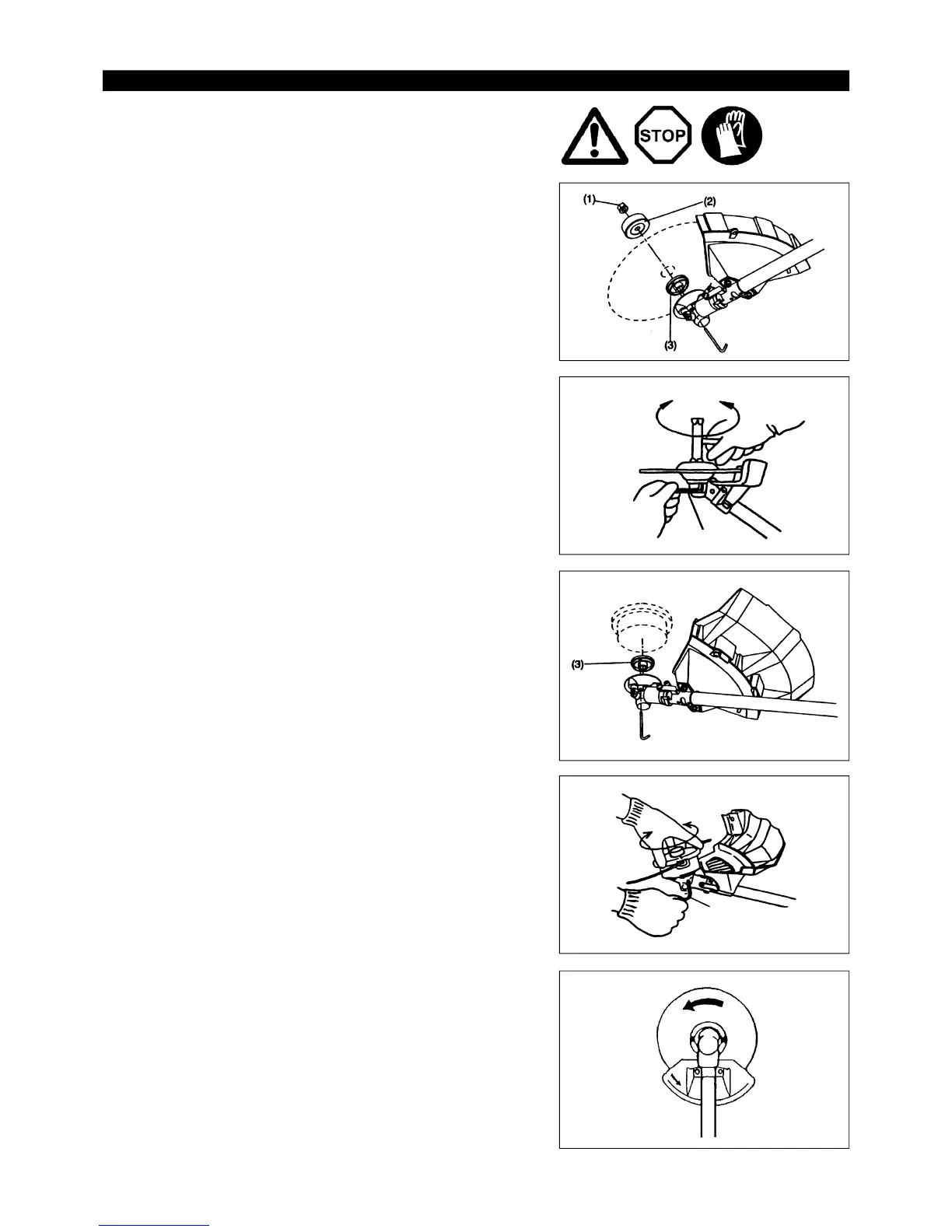

MOTAGGIO DELLA LAMA O DELLA TESTA DA TAGLIO CON FILO DI NYLON
Rotazione
chiava esagonale
allentare
serrare
chiava esagonale
allentare serrare
