2. CARACTERISTIQUES TECHNIQUES
35
3. MONTAJE
F R A N Ç A I S

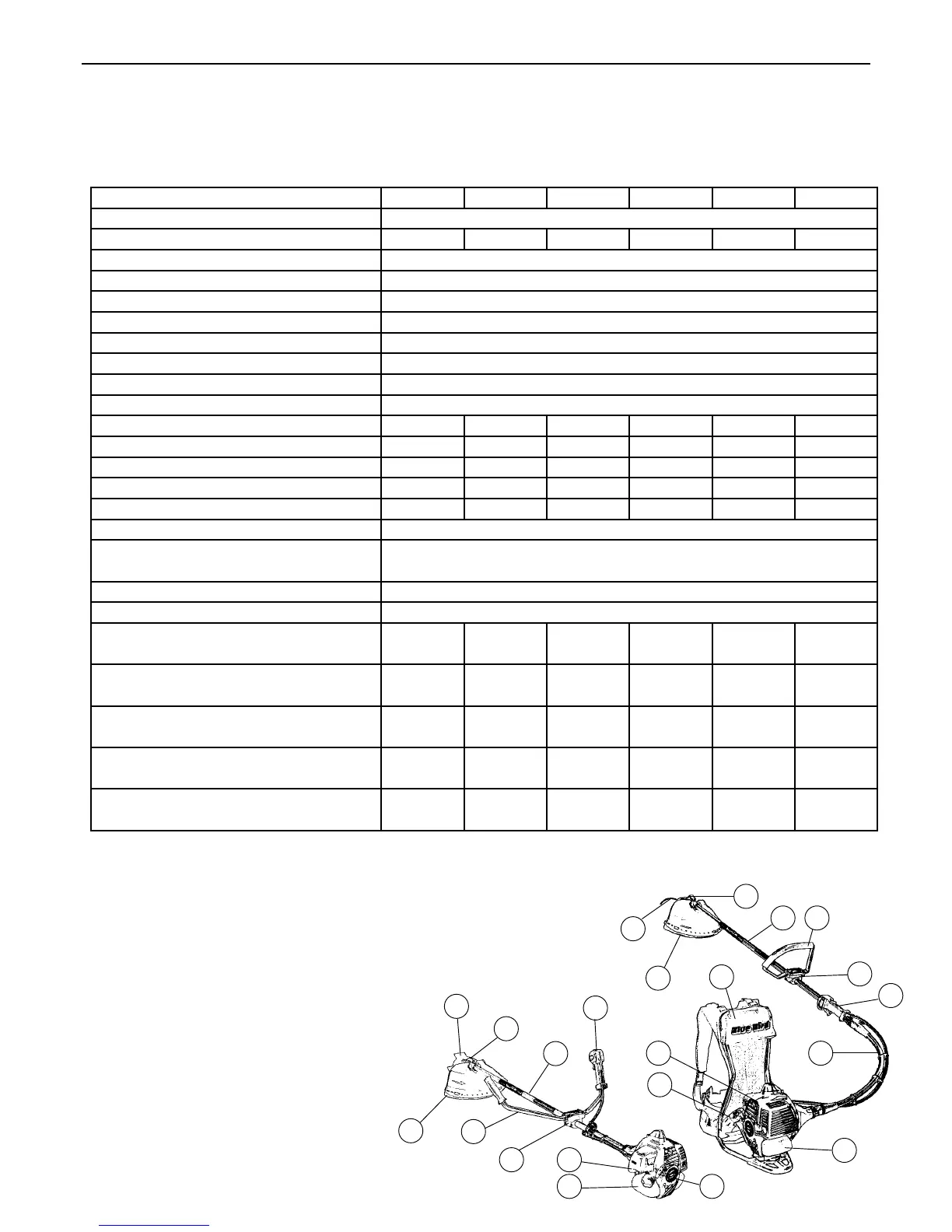

2.2 Pièces principales (Fig. 2 -Fig.3)
1 - Réservoir mélange
2 - Poignée de démarrage
3 - Carburateur/Protecteur air
4 - Guidon/poignée antivibrant
5 - Support antivibrant
6 - Levier de commande du gaz avec dispositif de sécurité
7 - Tige de transmission
8 - Couple conique
9 - Organe de coupe
10 - Protecteur
11 - Sac à dos
12 - Arbre Flexible
Fig. 3
2. CARACTERISTIQUES TECHNIQUES
2.1 Tableau données techniques
1
2
3 12
11
10
9
8
7 4
5
6
6
7
8
9
10
4
5 3
1 2
Fig. 2
MODÈLE MS-4520 C MS-4520 U MS-4520 B MS-5700 C MS-5700 U MS-5700 B
Diamètre tige (mm) 27
Poids à vide (sans mèlange ni organe coupe) (Kg) 7,5 7,7 10,9 7,5 7,7 10,9
contenance rèservoir (litres) 900 - 0,9
Diamètre lame (mm) 255 - 305
Epaisseur lame (mm) 1,4 - 1,6 - 1,8 - 3
Nombre de dents 2 - 3 - 4 - 8
Diamètre trou de xation (mm) 25,5
Vitesse rotation lame max. (min
-1
) 8.000
Rapport de transmission 1,37
Sens de rotation (vu du dessus) Gauche
Longueur (mm) 1785 1785 2760 1785 1785 2760
largeur (mm) 385 560 385 385 560 385
Hauteur (mm) 475 475 420 475 475 420
Cylindrèe (cm
3
) 44,9 44,9 44,9 56,5 56,5 56,5
Puissance maximun (kW) conformément à la norme ISO 8893 1,62 1,62 1,62 2,21 2,21 2,21
Vitesse du moteur à la puissance max. (min
-1
) 7.000
Vitesse du moteur à la fréquence de rotation max.
préconisée du petit arbre du couple conique (min
-1
)
11.000
Vitesse de l'arbre du couple conique (min
-1
) 8.000
Vitesse minimum du moteur (min
-1
) 2.500
Consommation spécique de carburant à la puissance
max. (g/kW*h) conformément à la norme ISO 8893
898 898 898 852 852 852
Niveau de pression acoustique (Lp
A
av) en dB
conformément à la norme EN 27917
92 92 92 93 93 93
Niveau de puissance acoustique (Lw
A
av) en dB
conformément à la norme EN 10883
112 112 112 113 113 113
Niveau de vibrations au minimun (m/s
2
)
conformément à la norme ISO 7916
0,85 0,85 0,85 0,87 0,87 0,87
Niveau de vibrations au maximum régime à vide (m/s
2
)
conformément à la norme ISO 7916
7,3 7,3 7,3 7,4 7,4 7,4
