2. CARATTERISTICHE TECNICHE
7
3. ASSEMBLAGGIO
I T A L I A N O

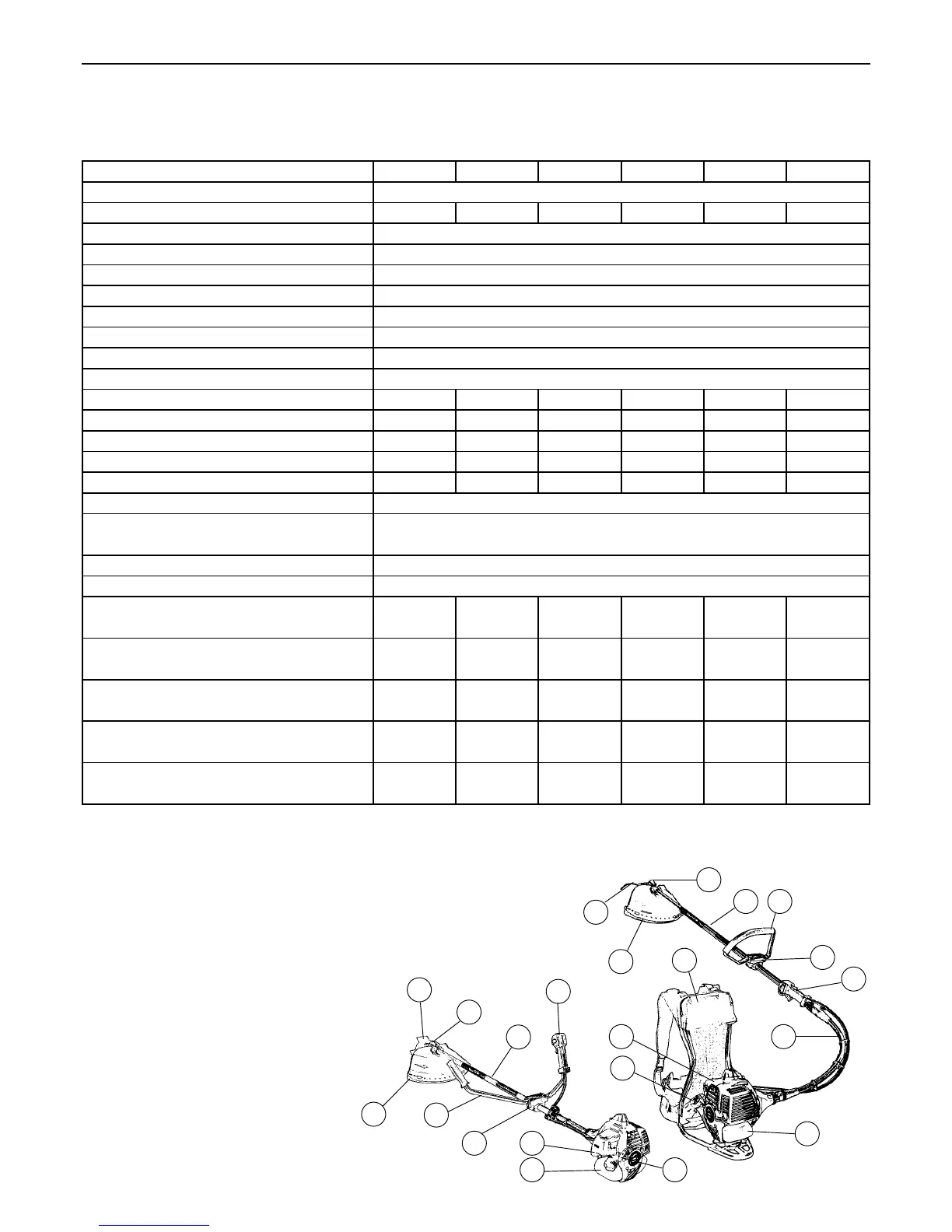

2.2 Parti principali (Fig. 2 - Fig. 3)
1 - Serbatoio miscela
2 - Impugnatura avviamento
3 - Carburatore/Cufa aria
4 - Manubrio/Impugnatura antivibrante
5 - Supporto antivibrante
6 - Leva comando gas con sicurezza
7 - Asta trasmissione
8 - Coppia conica
9 - Organo di taglio
10 - Riparo
11 - Zaino
12 - Flessibile
Fig. 3
1
2
3 12
11
10
9
8
7 4
5
6
6
7
8
9
10
4
5 3
1 2
2. CARATTERISTICHE TECNICHE
2.1 Tabella dati tecnici
Fig. 2
MODELLO MS-4520 C MS-4520 U MS-4520 B MS-5700 C MS-5700 U MS-5700 B
Diametro asta (mm) 27
Peso a vuoto (senza miscela, organo di taglio e riparo) (Kg) 7,5 7,7 10,9 7,5 7,7 10,9
Capacità serbatoio (cm
3
– litri)
900 - 0,9
Diametro lama (mm) 255 - 305
Spessore lama (mm) 1,4 - 1,6 - 1,8 - 3
Numero di denti 2 - 3 - 4 - 8
Diametro foro attacco (mm) 25,5
Velocità rotazione lama (min
-1
)
8.000
Rapporto di trasmissione 1,37
Senso di rotazione (visto dalla presa di forza) Sinistro
Lunghezza (mm) 1785 1785 2760 1785 1785 2760
Larghezza (mm) 385 560 385 385 560 385
Altezza (mm) 475 475 420 475 475 420
Cilindrata (cm
3
)
44,9 44,9 44,9 56,5 56,5 56,5
Potenza massima (kW) in accordo con ISO 8893 1,62 1,62 1,62 2,21 2,21 2,21
Velocità motore alla max potenza (min
-1
)
7.000
Velocità del motore alla frequenza di rotaz. massima
raccomandata dell’alberino della coppia conica (min
-1
)
11.000
Velocità albero coppia conica (min
-1
)
8.000
Motore al minimo (min
-1
)
2.500
Consumo specico di carburante alla max potenza (g/kW*h)
in accordo con ISO 8893
898 898 898 852 852 852
Livello di pressione acustica (Lp
A
av) in dB
in accordo con EN 27917
92 92 92 93 93 93
Livello di potenza acustica (Lw
A
av) in dB
in accordo con EN 10883
112 112 112 113 113 113
Livello di vibrazioni al minimo (m/s
2
)
in accordo con ISO 7916
0,85 0,85 0,85 0,87 0,87 0,87
Livello di vibrazioni al massimo regime a vuoto (m/s
2
)
in accordo con ISO 7916
7,3 7,3 7,3 7,4 7,4 7,4
