48
2. CARACTERÍSTICAS TÉCNICAS
49
3. MONTAJE
E S P A Ñ O L

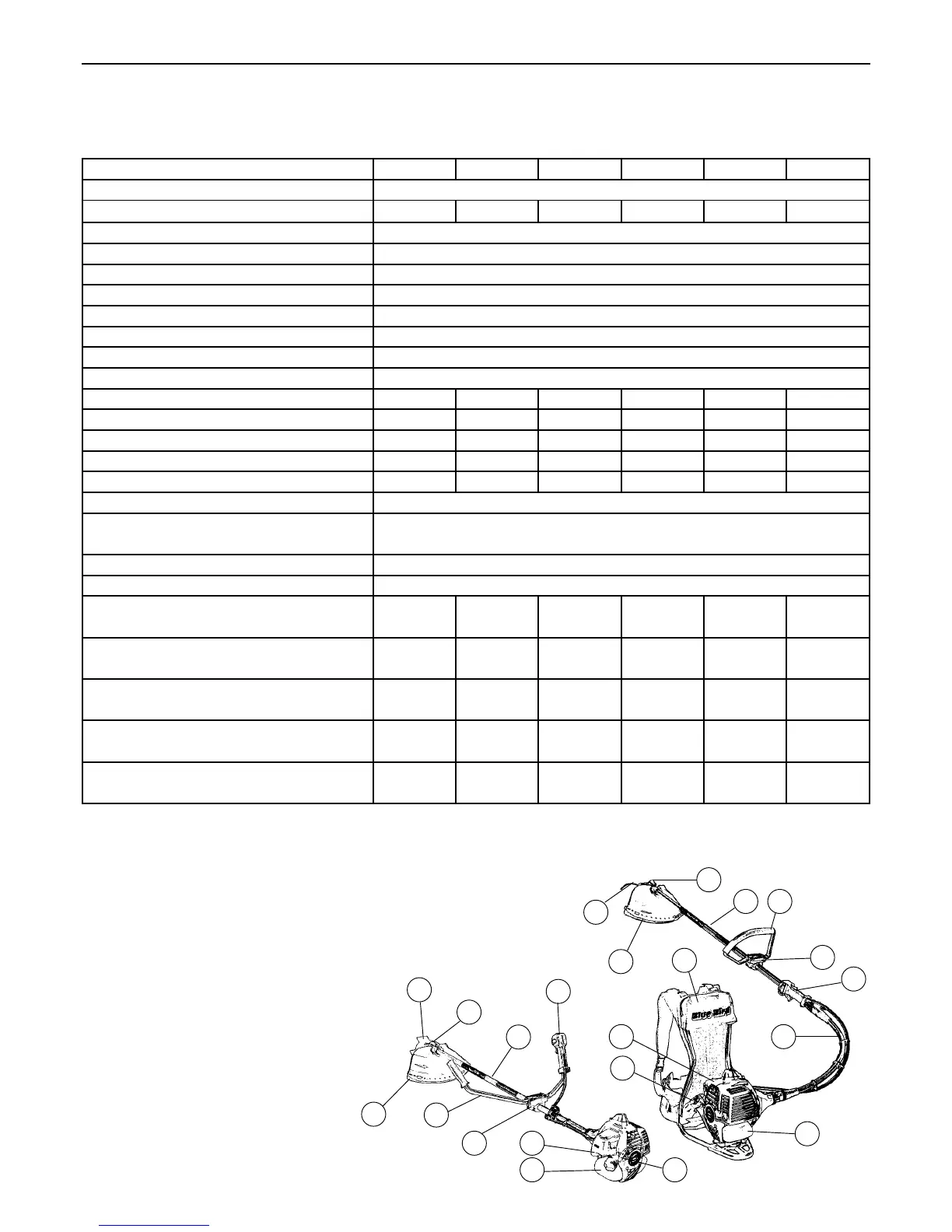

2.2 Partes principales (Fig. 2 - Fig. 3)
1 - Depósito mezcla
2 - Empuñadura de arranque
3 - Carburador/Rejilla del aire
4 - Manillar/Empuñadura antivibrante
5 - Soporte antivibrante
6 - Manecilla de gases con dispositivo de seguridad
7 - Barra de transmisión
8 - Engranaje cónico
9 - Órgano de corte
10 - Resguardo
11 - Mochila
12 - Flexible
Fig. 3
1
2
3 12
11
10
9
8
7 4
5
6
6
7
8
9
10
4
5 3
1 2
2. CARACTERÍSTICAS TÉCNICAS
2.1 Tabla datos técnicos
Fig. 2
MODELO MS-4520 C MS-4520 U MS-4520 B MS-5700 C MS-5700 U MS-5700 B
Diámetro barra (mm) 27
Peso en vacío (sìn mezda y sinel dispositivo de corte) (Kg)
7,5 7,7 10,9 7,5 7,7 10,9
Capacidad del depósito (litros) 900 - 0,9
Diámetro cuchilla (mm) 255 - 305
Espesor cuchilla (mm) 1,4 - 1,6 - 1,8 - 3
Número de dientes 2 - 3 - 4 - 8
Diámetro
agujero connexión (mm)
25,5
Velocidad màxima de rotaciòn de la cuchilla (min
-1
) 8.000
Relaciòn de trasmisiòn 1,37
Sentido de rotaciòn (visto desde arriba) Izquierda
Longitud (mm) 1785 1785 2760 1785 1785 2760
Anchura (mm) 385 560 385 385 560 385
Altura (mm) 475 475 420 475 475 420
Cilindrada (cc) 44,9 44,9 44,9 56,5 56,5 56,5
Potencia máxima (kW) según ISO 8893 1,62 1,62 1,62 2,21 2,21 2,21
Velocidad del motor a la màxima potencia (min
-1
) 7.000
Velocidad del motor a la frecuencia màxima de rotaciòn
r ecomendada para el eje del engranaje cònico
(min
-1
)
11.000
Velocidad del eje del engranaje cònico (min
-1
) 8.000
Motor al mìnimo (min
-1
) 2.500
Consumo especìco de carburante a la màxima potencia
(g/kW*h) segùn ISO 8893
898 898 898 852 852 852
nivel de presiòn acùstica (
Lp
A
av) en dB
en conformidad con EN 27917
92 92 92 93 93 93
nivel de potencia acùstica (Lw
A
av) en dB
en conformidad con EN 10883
112 112 112 113 113 113
nivel de vibraciòn al mìnimo (m/s
2
)
en conformidad con ISO 7916
0,85 0,85 0,85 0,87 0,87 0,87
nivel de vibraciones al màximo règimen en vacìo (m/s
2
)
en conformidad con ISO 7916
7,3 7,3 7,3 7,4 7,4 7,4
